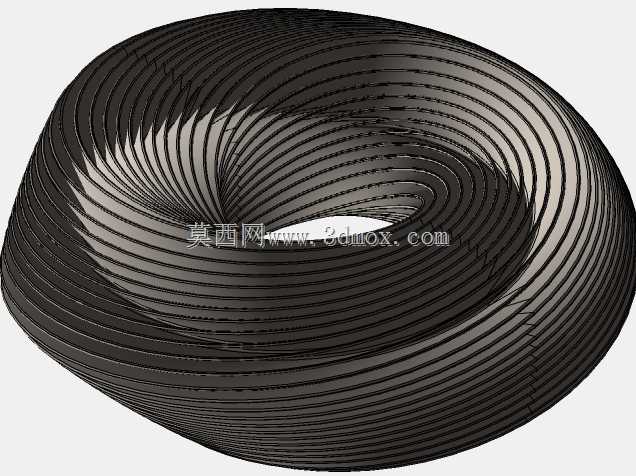

条纹莫比乌斯环状曲面结构设计

项目分类:传感器 发布时间:2022-03-16 ID:582635
  • 条纹莫比乌斯环状曲面结构设计

  这类带连续条纹的莫比乌斯环状曲面结构,最初在特种传感设备的信号传导路径设计中被反复验证,其单侧连续曲面的拓扑特性,能够让布置在曲面表面的传感单元形成无断点的信号采集回路,避免传统环状结构因接缝存在产生的信号采集盲区,在环形位移传感、环向应力监测类场景中,能有效提升信号采集的连续性与完整性。从实际结构设计逻辑来看,建模过程中首先要确定环带的中心轨迹半径,这个参数直接决定了构件整体的安装边界,通常需要匹配被测旋转部件的外径,预留足够的安装间隙同时保证传感单元与被测面的距离处于有效检测区间,环带自身的宽度则需要根据传感元件的排布密度确定,过窄的环带无法容纳足够数量的传感点位,过宽则会增大整体结构占用的径向空间,给设备内部布局带来额外压力。

  条纹结构的设计并非单纯的外观造型,每一条凸起条纹的走向都沿着莫比乌斯环的曲面法向排布,一方面可以强化曲面自身的结构刚度,减少薄壁环状结构在加工、安装过程中产生的形变,另一方面条纹形成的连续凹槽可以作为传感线路的布设通道,让信号线路沿着单侧曲面连续排布,无需在环带侧面额外开设过孔,避免破坏曲面的连续性带来的应力集中问题。在实际应用中,这类结构也常被用于特殊的流体导流场景,单侧连续曲面能够让流体在环内形成无折返的流动路径,减少流道内的紊流产生,搭配表面的条纹结构可以对流体形成导向作用,在微流量传感的流道设计中,能够有效提升流量检测的精度,降低流体脉动对检测结果的干扰。建模过程中需要重点控制曲面的G2连续性,

  尤其是环带扭转180度衔接的位置,要保证曲面曲率过渡平滑,避免出现局部曲率突变,否则不仅会影响后续3D打印或者数控加工的成型质量,还会导致布置在曲面表面的传感单元出现检测角度偏差,直接影响检测数据的准确性。安装边界方面,这类环状结构通常采用分体式抱合安装方式,因此在曲面建模时需要提前预留安装定位的基准面,虽然整体是连续的单侧曲面,但在非传感工作面的位置需要设计局部的平面结构作为安装定位点,保证安装后环带的中心与被测旋转轴的同轴度控制在公差允许范围内,避免因安装偏心导致的检测距离不一致问题。条纹的深度与宽度也需要根据实际使用场景调整,作为线路布设通道时,凹槽的截面尺寸需要匹配线路的外径,保证线路能够完全嵌入凹槽内,不会突出曲面表面影响检测间隙;作为结构加强筋使用时,条纹的厚度需要根据整体结构的受力情况计算,在满足刚度要求的前提下尽可能减小壁厚,降低整体构件的重量。
