离心泵用径向导叶结构设计

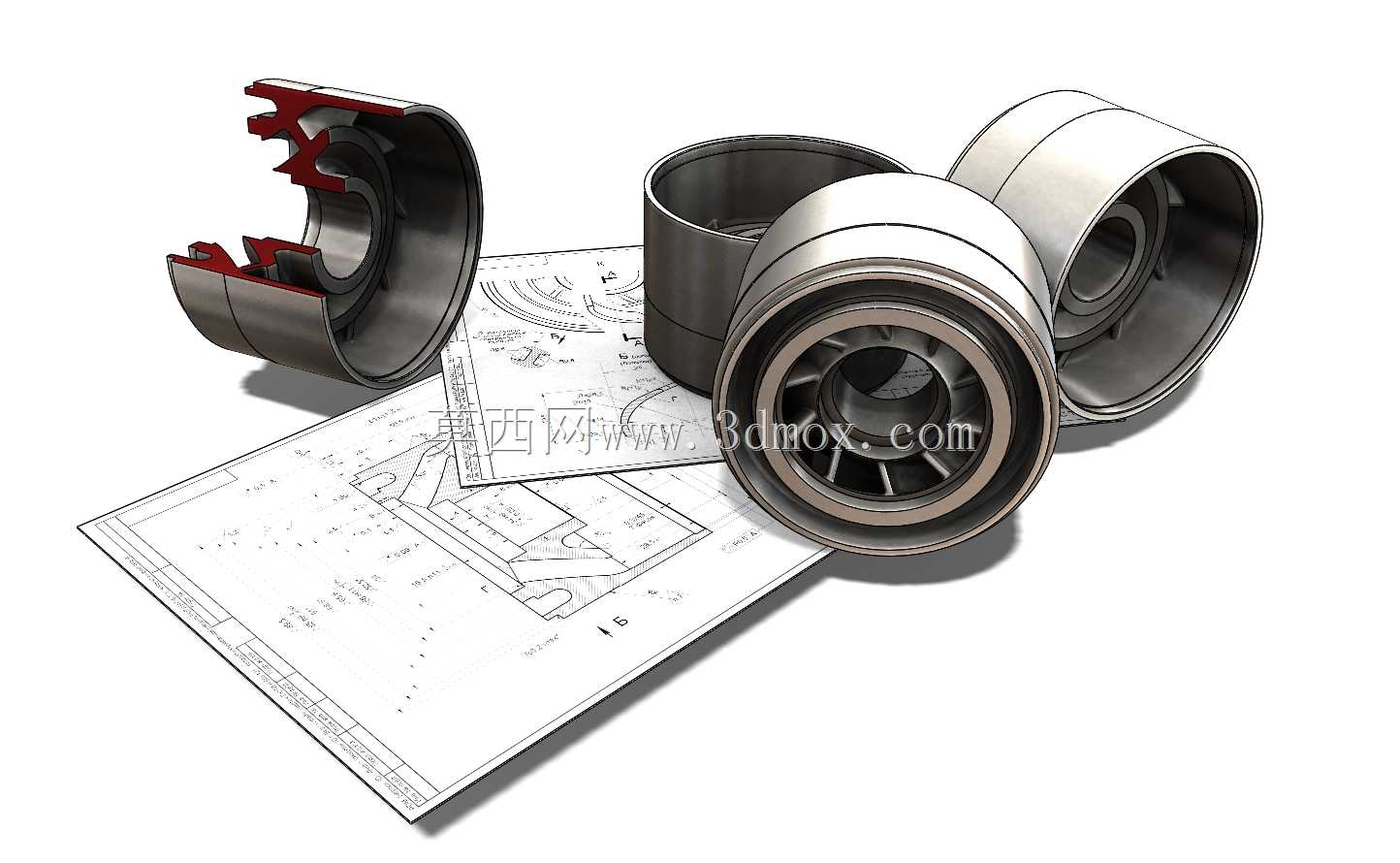

在离心泵的水力结构设计中，导叶是直接影响整机水力效率、运行稳定性的核心过流部件，这类径向式导叶主要适配节段式多级离心泵的级间流道转换，承担着把上一级叶轮甩出的高速液体收集、整流、降速，将流体的动能平稳转化为压力能，同时把流体均匀引导至下一级叶轮入口的作用，能大幅降低叶轮出口的液流冲击损失，避免流道内出现大范围的涡流、脱流工况，有效拓宽泵的高效运行区间。从结构设计逻辑来看，这款导叶采用了对称分布的空间扭曲叶片构型，叶片的进口角严格匹配对应工况下叶轮出口的液流绝对速度方向，避免液流进入导叶时产生正冲角或者负冲角带来的撞击损失；叶片型线采用了等变曲率的光滑过渡设计，流道断面面积沿液流方向缓慢扩大，保证液流在流道内的减速增压过程平缓，不会出现局部流速突变引发的压力脉动。导叶的外圈设置了与泵体中段配合的圆柱定位止口，安装时可以直接嵌入中段的内腔定位台阶，径向配合公差选取H7/h6的间隙配合等级，既保证装配时的同轴度要求，也避免热胀工况下出现卡滞问题；导叶的轴向端面设置了密封贴合面，装配后通过级间拉紧螺栓的预紧力实现端面密封，防止级间液体泄漏影响容积效率。在实际工程应用中，这类导叶多用于中低压多级离心泵、清水输送泵、化工流程泵的级间结构，设计时需要严格控制导叶内流道的表面粗糙度，铸造完成后需要对流道表面进行打磨抛光处理，减少液流的沿程摩擦损失；导叶的叶片进口边与上一级叶轮出口边的轴向间隙需要控制在3-5mm范围内，间隙过小容易引发叶轮与导叶的动静干涉振动，间隙过大则会增加液流的扩散损失，降低整机效率。从安装边界来看，导叶的外径尺寸需要匹配泵体中段的内腔直径，轴向长度需要和叶轮出口宽度、级间密封的安装尺寸做协同校核，导叶中心的通孔需要和泵轴、轴套的外径预留足够的安全间隙，避免运行过程中轴系挠曲变形时与导叶发生碰磨；导叶的叶片数量通常选取比叶轮叶片数多1或者互为质数的数值，避免运行时出现共振，降低泵组运行的振动和噪声水平。在铸造工艺性上，这款导叶采用了树脂砂铸造的工艺方案，叶片的最小壁厚控制在5mm以上，避免铸造时出现浇不足、冷隔等缺陷，铸件需要经过时效处理消除内应力，防止长期运行后出现变形导致流道尺寸偏差，影响水力性能。
