卧式计量输送泵工业设备结构设计

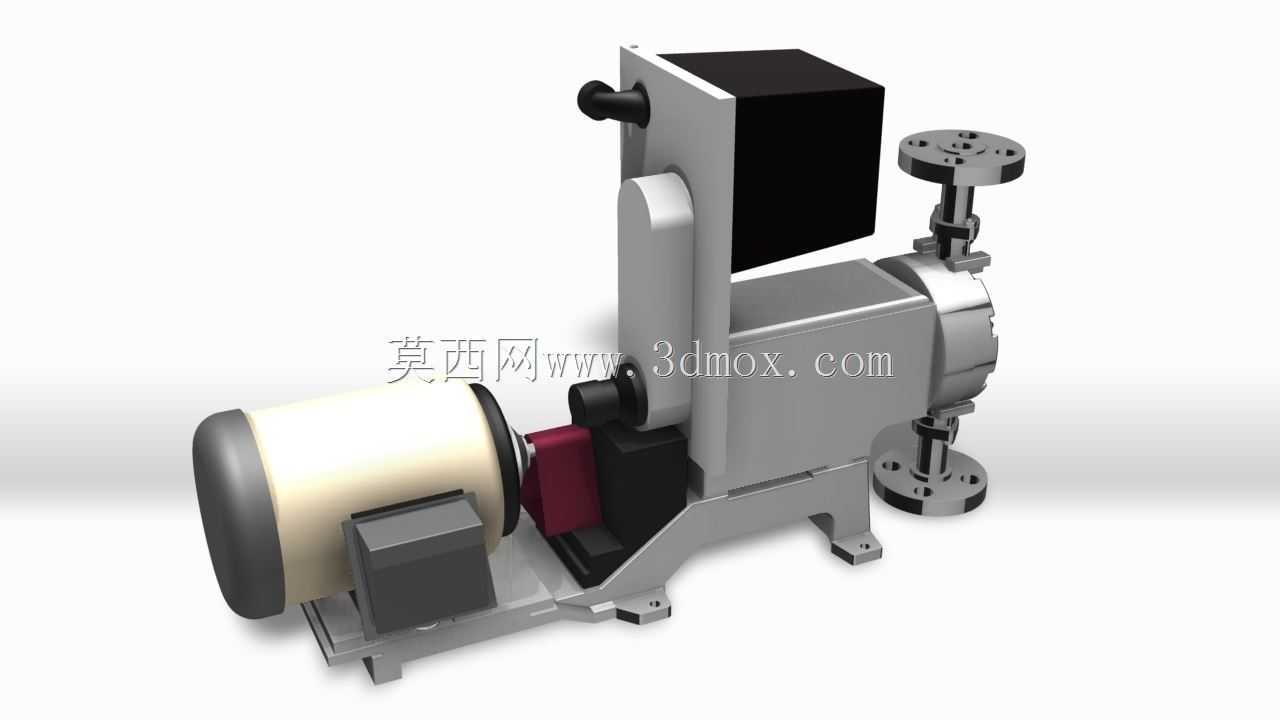

该模型还原的是工业现场常用的卧式计量输送泵结构，这类设备广泛应用在精细化工、水处理药剂投加、食品流体定量输送、制药原料配比等场景中，核心作用是在管路系统内实现精准流量的流体增压输送，相比普通离心泵，其流量调节精度更高，可在不同工况压力下维持稳定的输出流量，适配对介质投加量有严格要求的工艺环节。从结构布局来看，模型完整还原了动力端、传动端、液力端三个核心模块的装配关系，驱动电机与泵体采用分体式底座集成安装，通过联轴器实现动力传递，这种布局既方便日常检修时的部件拆解，也能通过底座的统一加工基准保证电机轴与泵轴的同轴度要求，降低运行过程中的振动与轴封磨损风险。液力端采用法兰式进出口连接结构，进出口法兰的端面尺寸、螺栓孔分布均匹配常规工业管路的通用安装标准，可直接对接同通径的工业管道，无需额外制作过渡转接件；泵头部分的结构设计预留了柱塞或者隔膜的安装空间，可根据输送介质的腐蚀性、磨蚀性更换对应的过流部件，适配不同属性的流体输送需求。设计过程中优先考虑了安装边界的适配性，整机底座的安装孔位按照常规混凝土基础、钢制机架的安装间距设置，地脚螺栓孔的长圆孔设计可抵消一定的基础施工误差，降低现场安装的对位难度；整机的重心落在底座的几何中心区域，运行过程中可减少偏载带来的振动传导，无需额外制作厚重的减震基础即可满足多数车间的安装要求。传动端的结构集成了行程调节机构，可通过调整柱塞的往复行程改变单次输送的介质体积，实现输出流量的线性调节，调节机构的操作位置设置在泵体侧面，操作人员站在设备旁即可完成流量调整，无需拆解设备外壳。电机端的接线盒位置预留了足够的线缆弯折空间，现场布线时可灵活选择进线方向，适配不同车间的桥架走线方向；泵体的轴承位置、密封位置均预留了维护操作空间，日常更换密封件、补充润滑脂时无需将整泵从管路上拆解，可大幅缩短现场维护的停机时间。进出口法兰的朝向可根据现场管路走向调整安装角度，适配不同的管路排布方案，减少管路弯头的使用数量，降低整个管路系统的沿程阻力损失。整机的外部轮廓没有突出的尖锐结构，所有外露的传动部件均设置了防护安装位，可加装安全防护罩满足车间的安全生产要求，避免运行过程中人员误触转动部件带来的安全风险。
