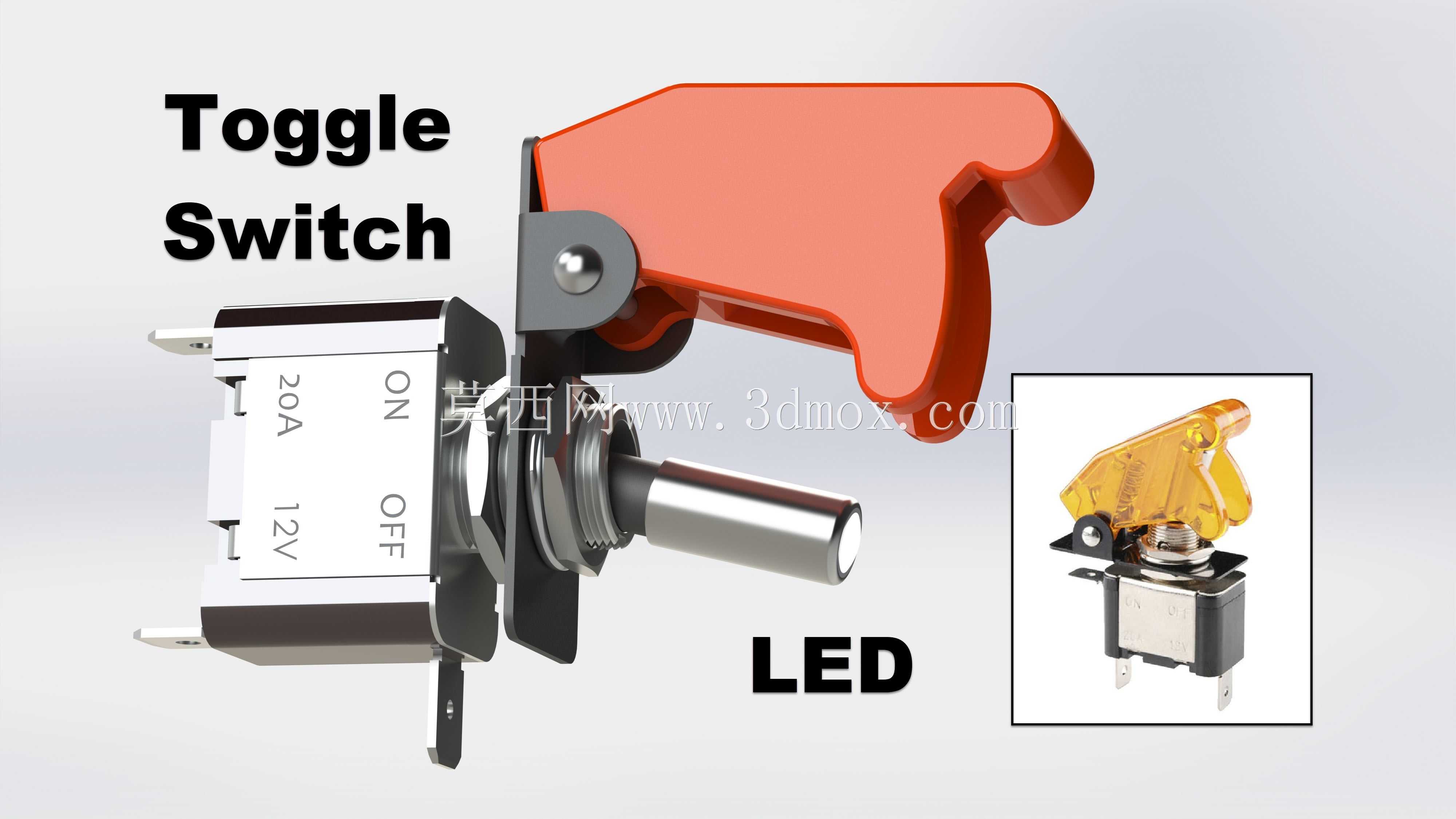

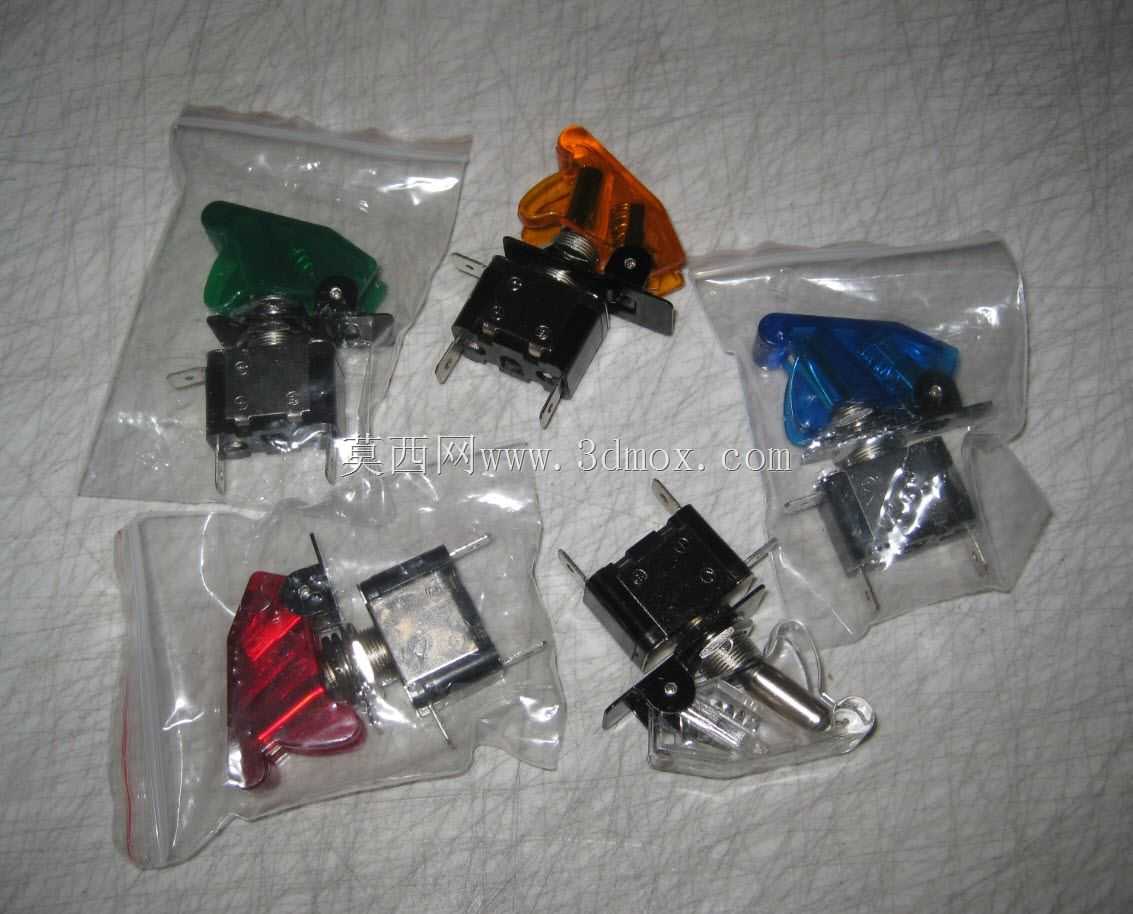

带安全盖带灯可调式拨动开关结构

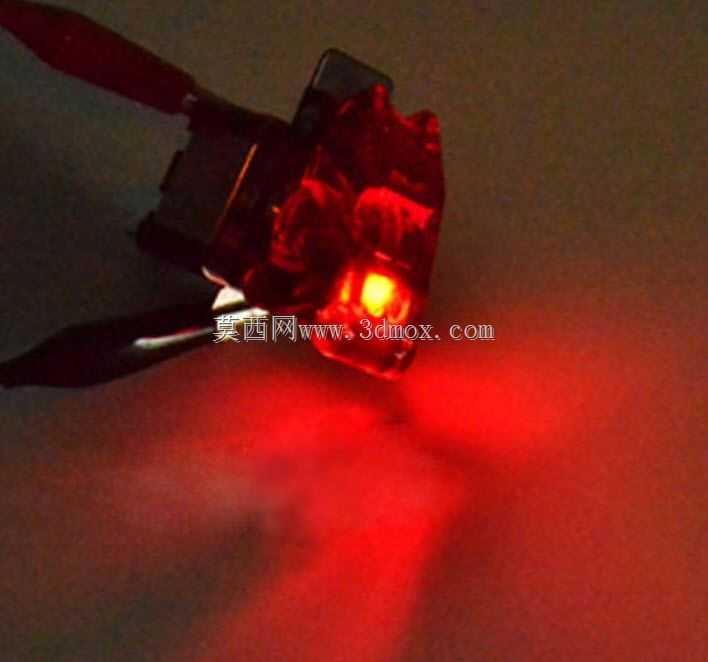

这类带LED指示与安全防护盖的拨动开关，常被应用在低压电控回路、改装车辆座舱、小型工控设备操作面板、测试仪器供电回路这类需要明确通断状态、同时要避免误触的场景里，日常作业中操作人员可以通过开关本体上的LED亮灭快速判断回路供电状态，不需要额外对接指示灯回路，能简化面板布局的布线工作量。

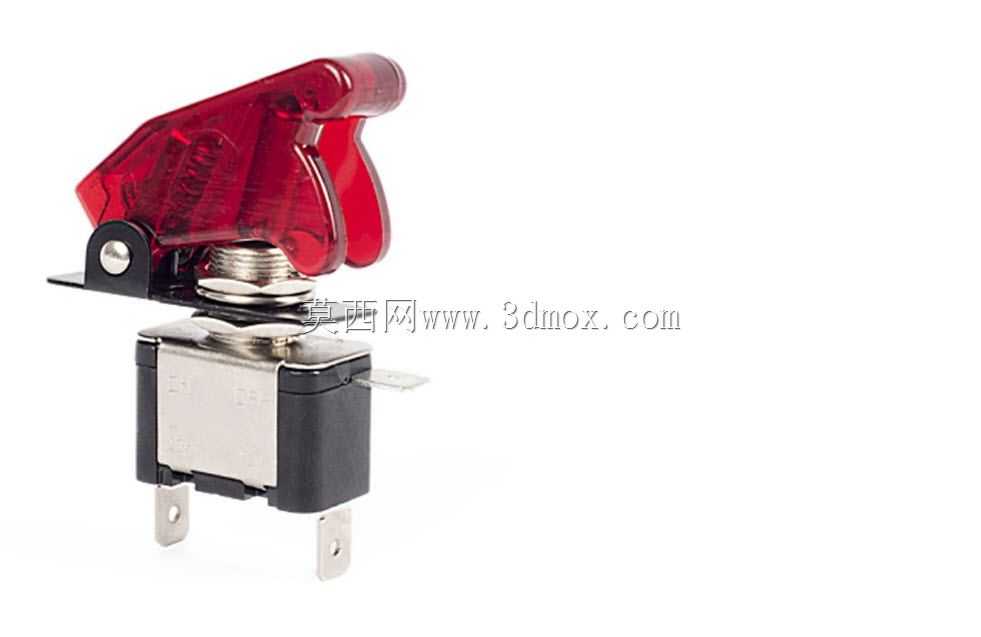

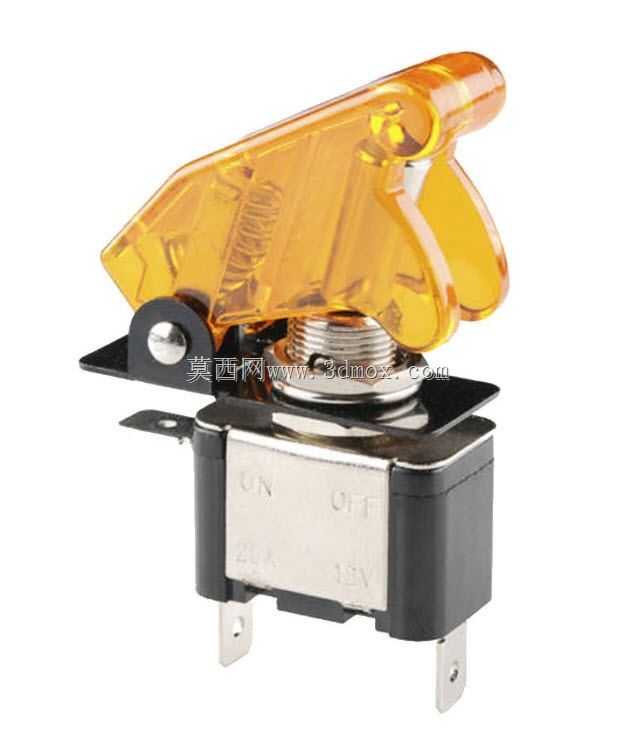

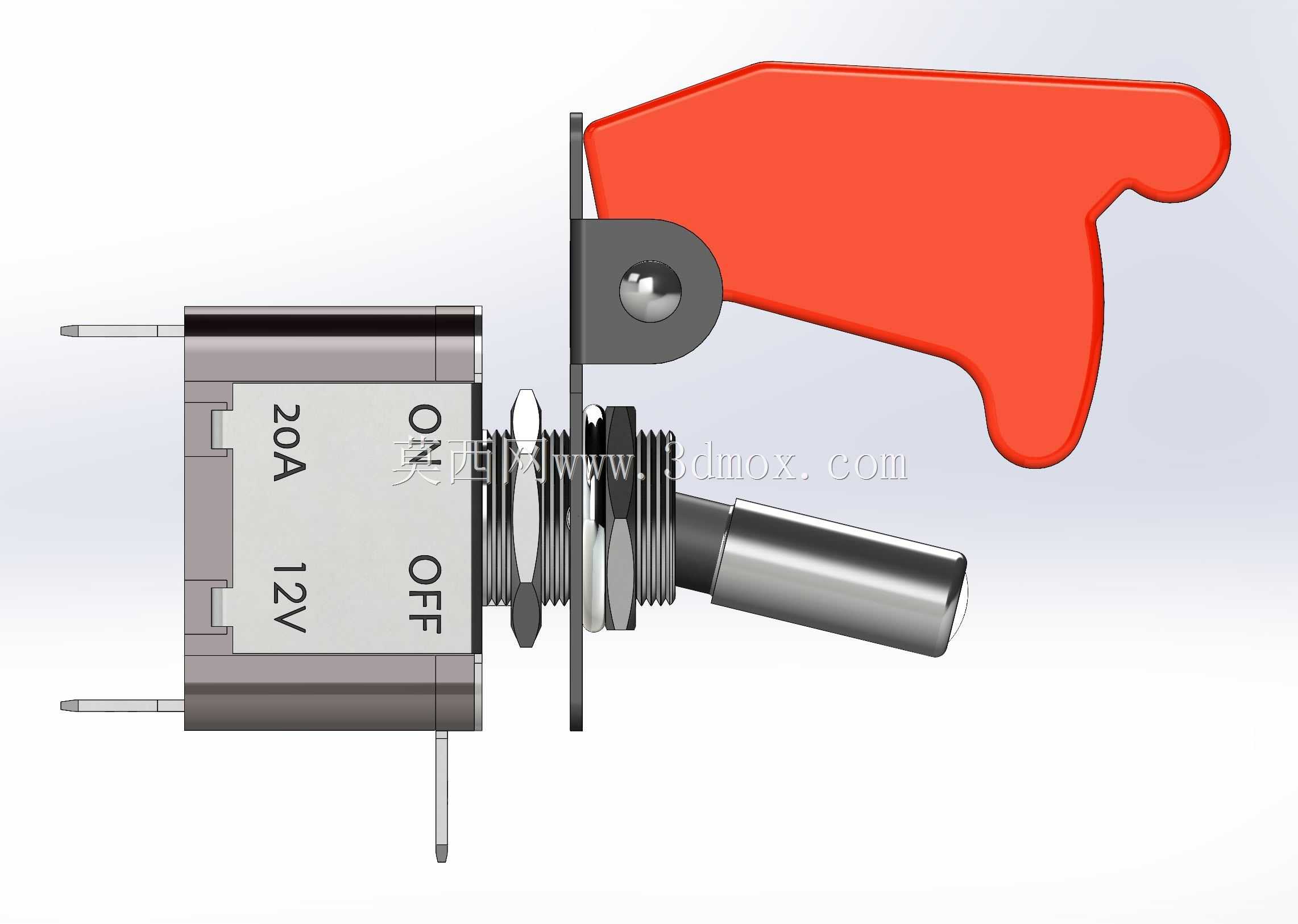

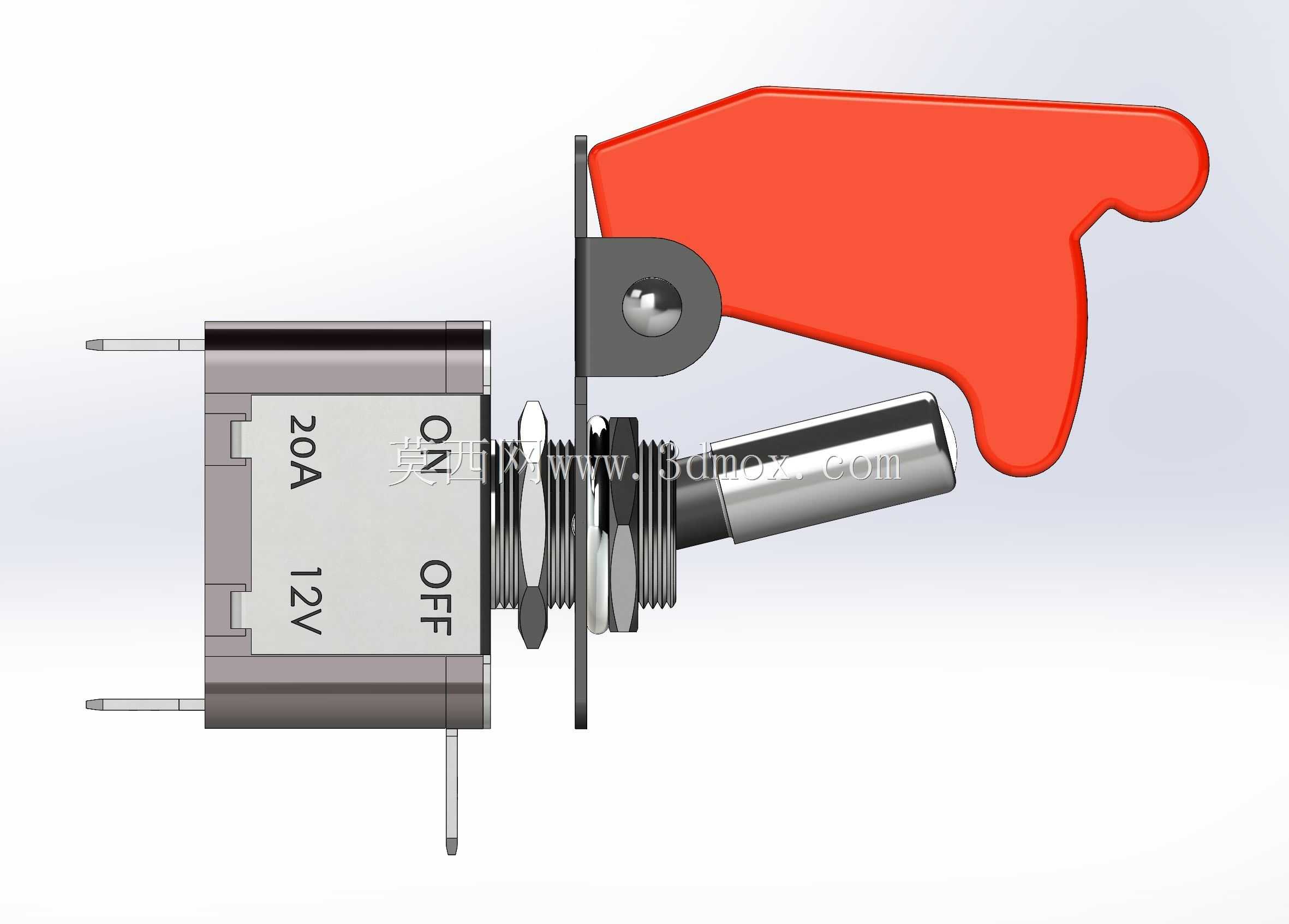

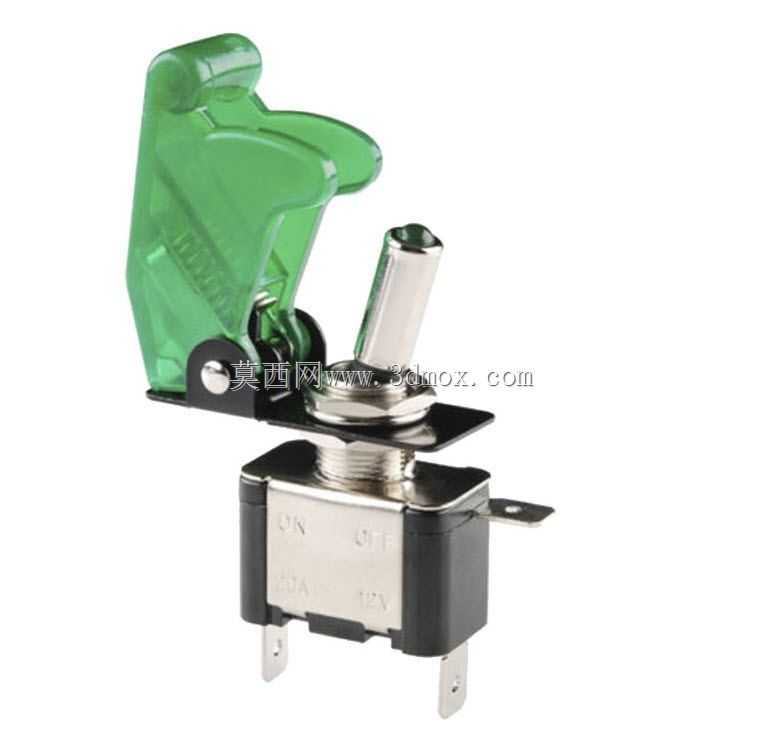

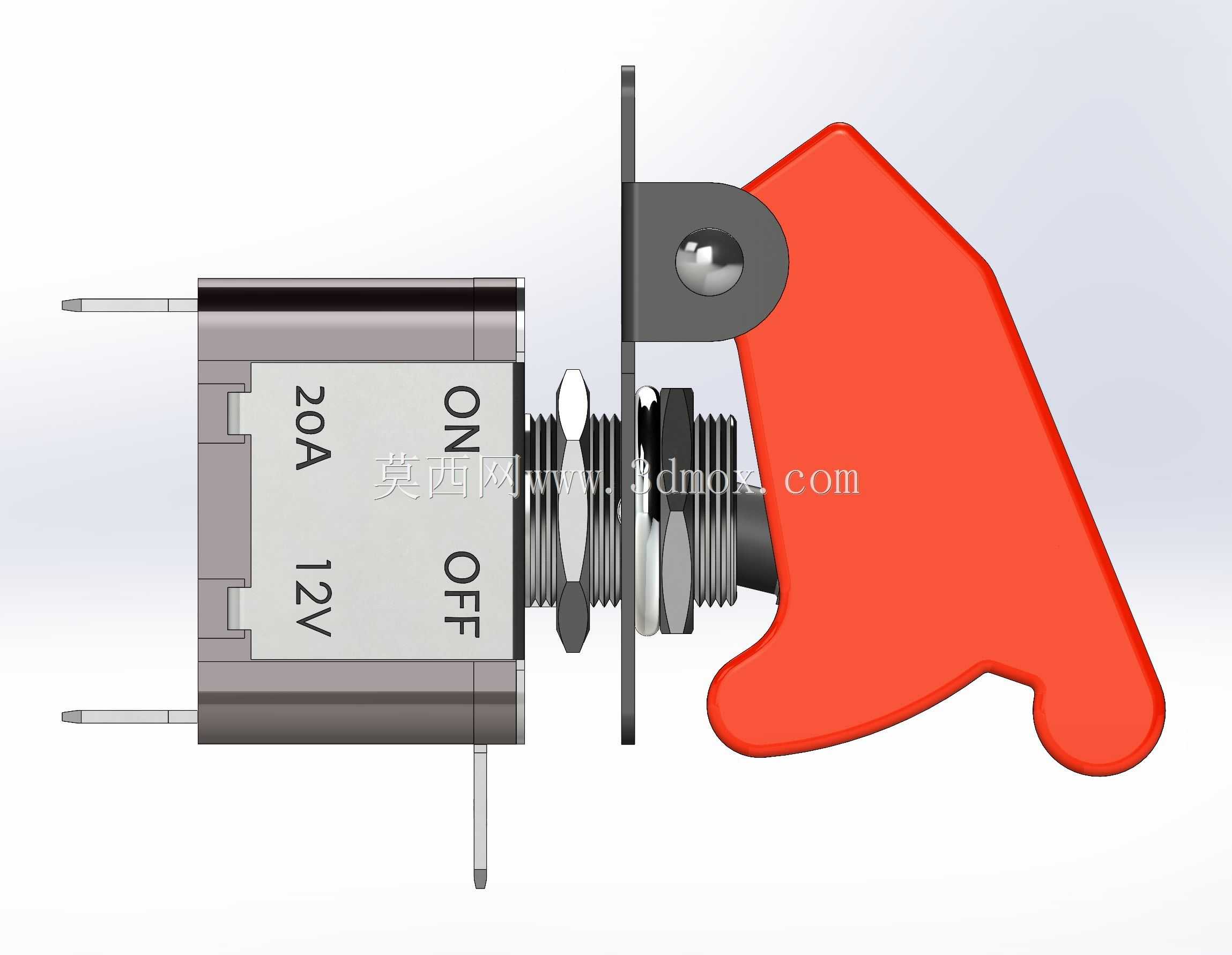

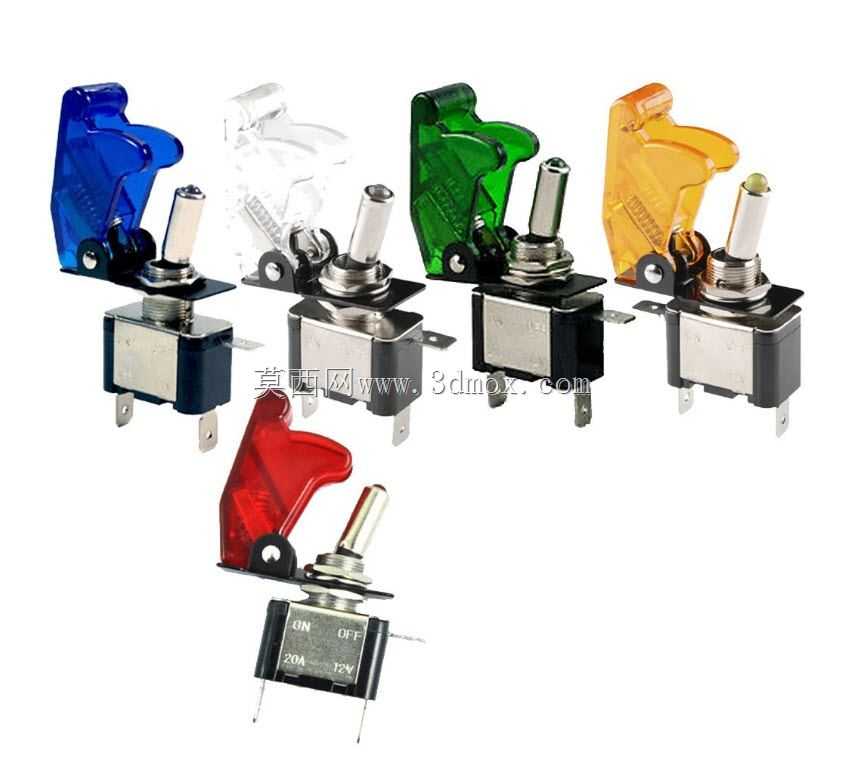

从功能设计上看，这款开关自带的防护拨盖可以在开关拨至ON档位时形成物理遮挡，避免作业过程中工具剐蹭、人员误碰导致开关意外断开，引发设备停机或者操作中断；防护盖采用铰接式结构，拨动手柄时不需要额外拆卸部件，向上掀开防护盖即可操作拨杆，操作行程符合常规拨动开关的操作手感，不会增加额外的操作负担。开关本体上标注的12V适配参数，对应常见的车载、小型工控直流供电场景，20A的载流能力可以覆盖多数小功率负载的直接通断需求，不需要额外搭配中间继电器扩容，适合紧凑空间内的回路布置。

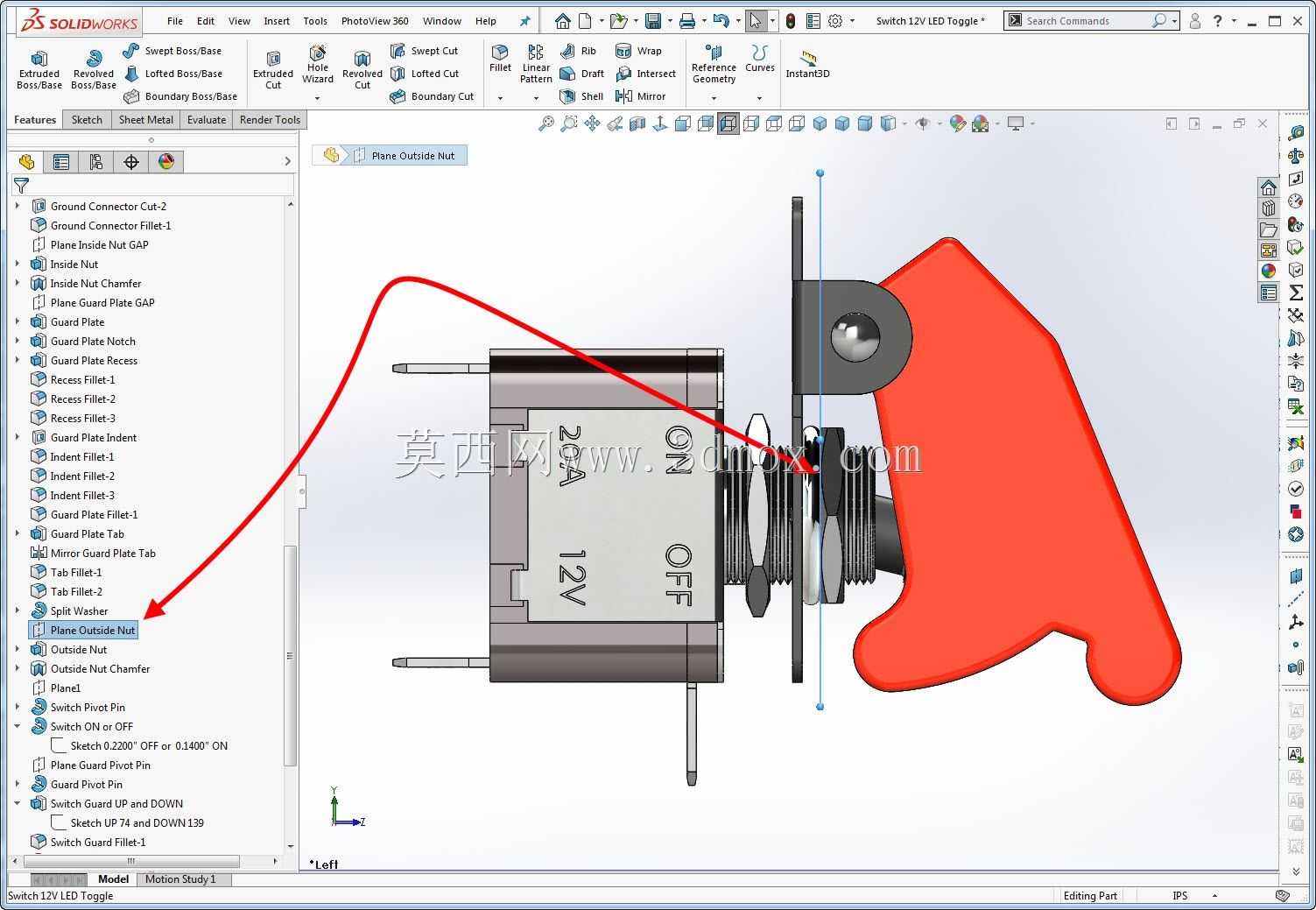

结构设计层面，这款开关采用螺纹安装柱搭配调节螺母与垫圈的固定方式，安装时可以根据面板的实际厚度调整螺母的锁紧位置，适配不同厚度的设备面板，不需要额外定制安装衬套；安装开孔采用行业通用的圆形开孔尺寸，和常规钮子开关的安装边界完全兼容，替换原有同规格开关时不需要重新扩孔或者修改面板开孔，降低设备改造的加工工作量。开关的引脚采用标准插片式接线端，适配常规的冷压接线端子，接线时不需要焊接，压接端子后直接插接即可完成接线，方便现场装配与后期维护更换。

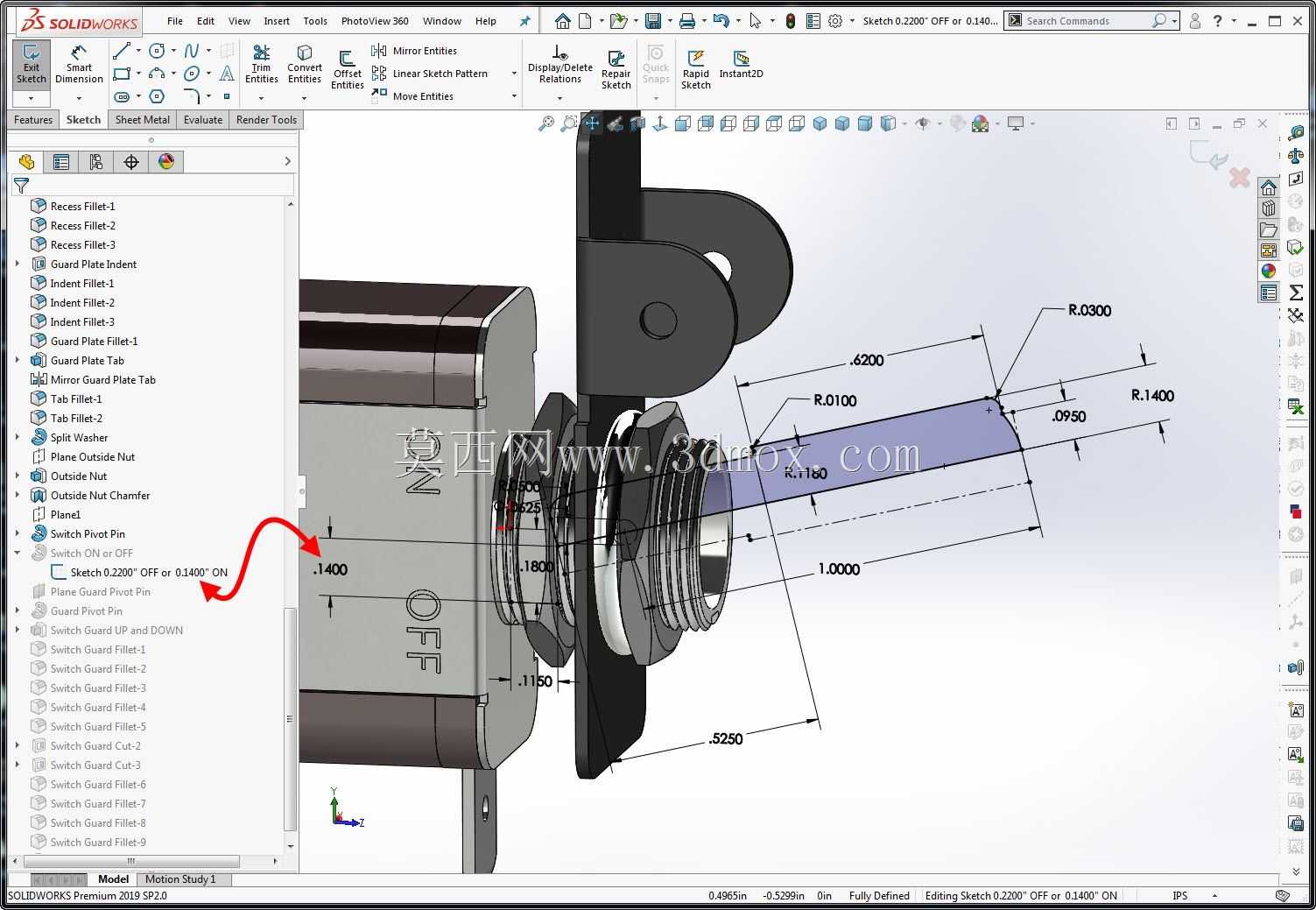

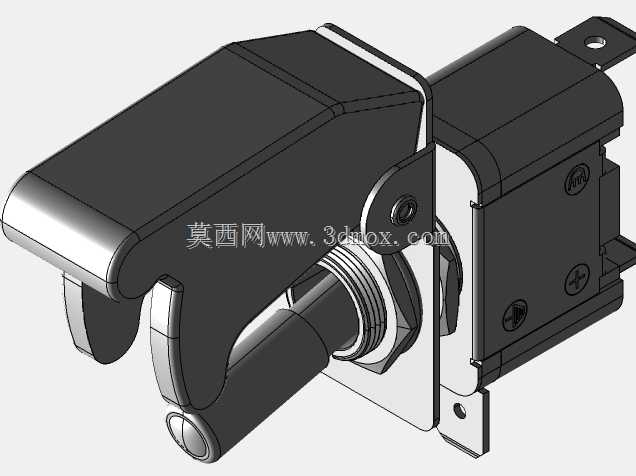

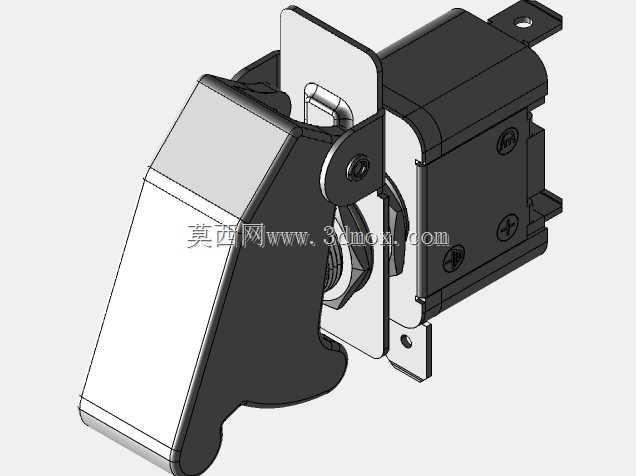

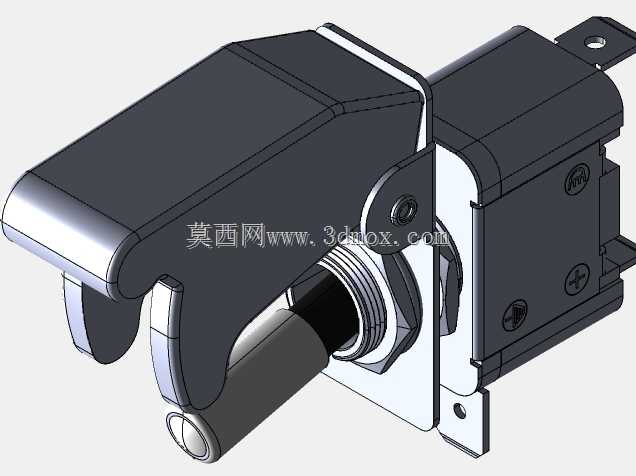

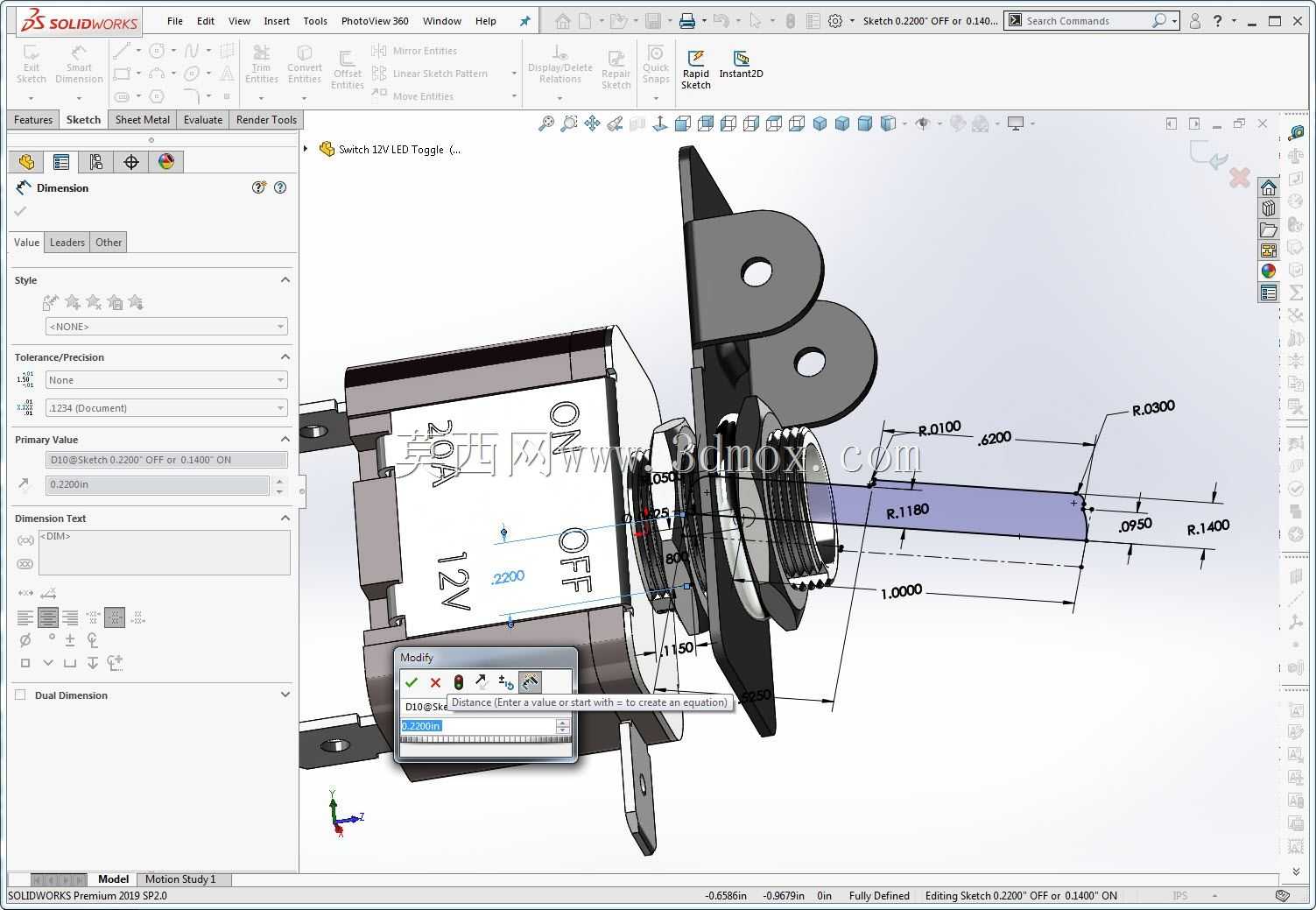

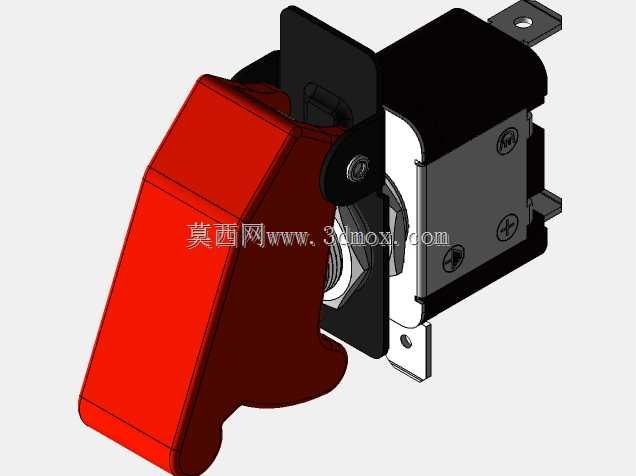

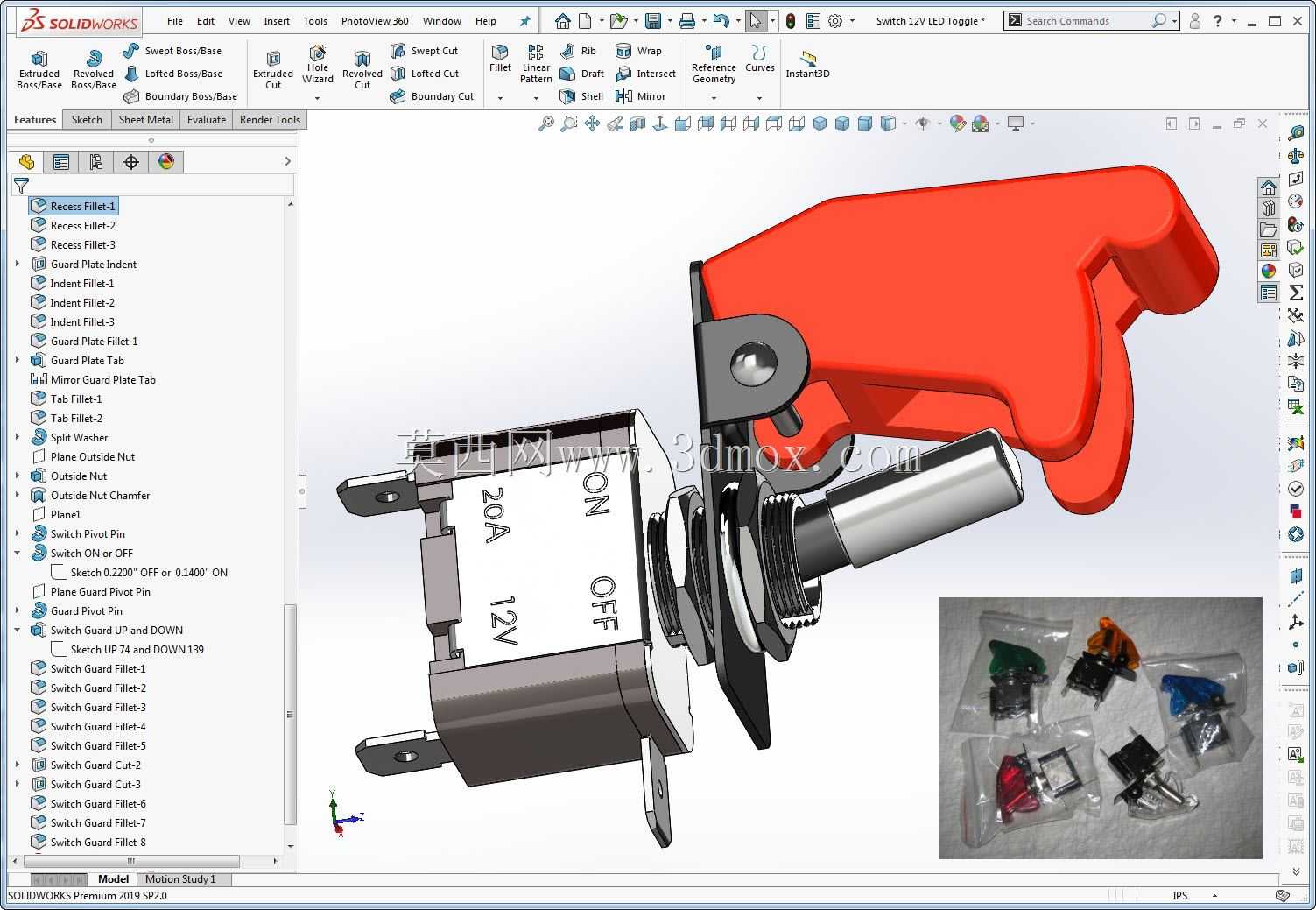

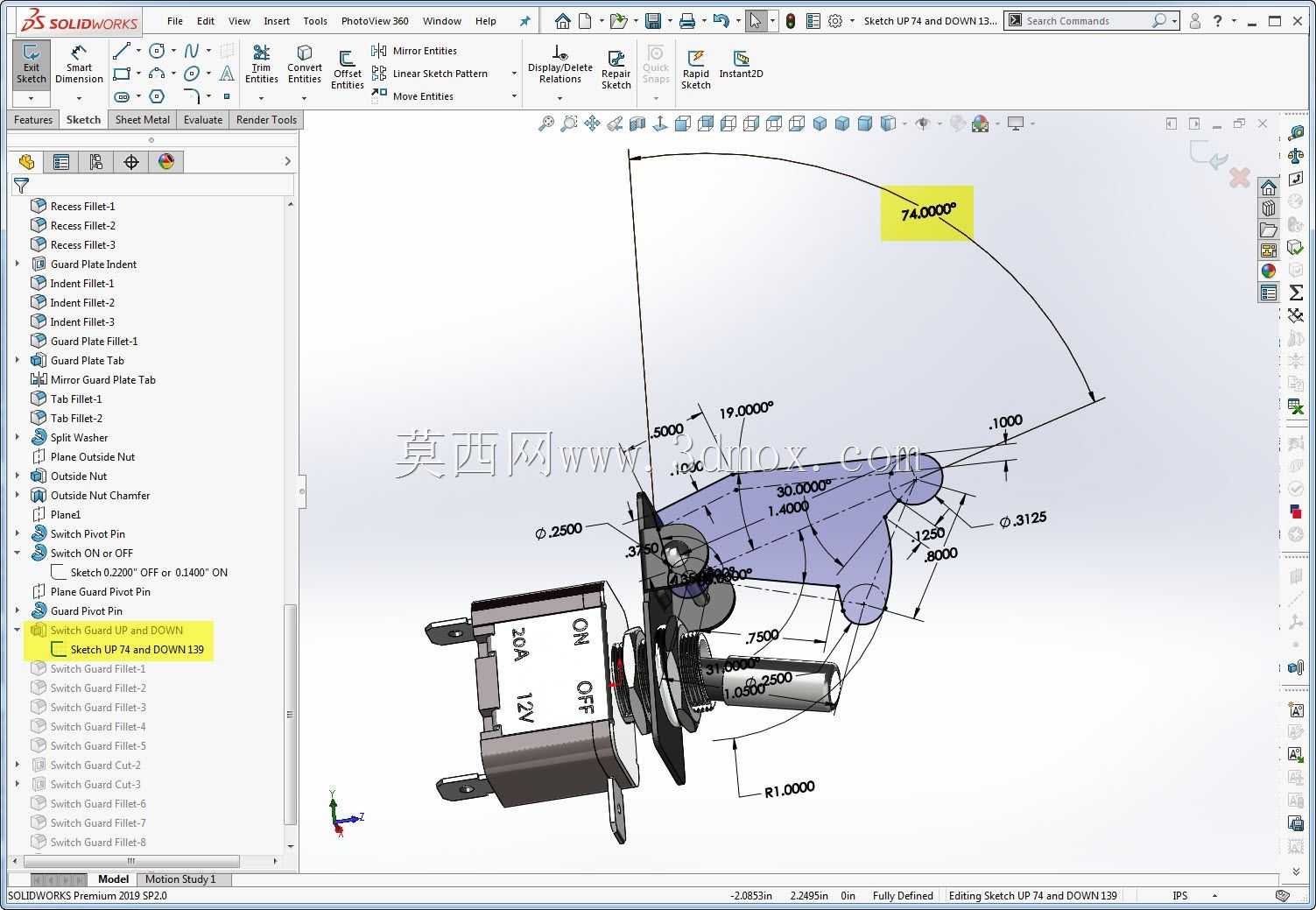

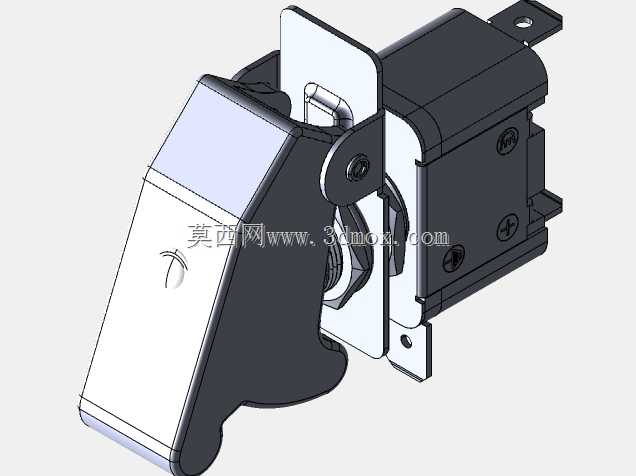

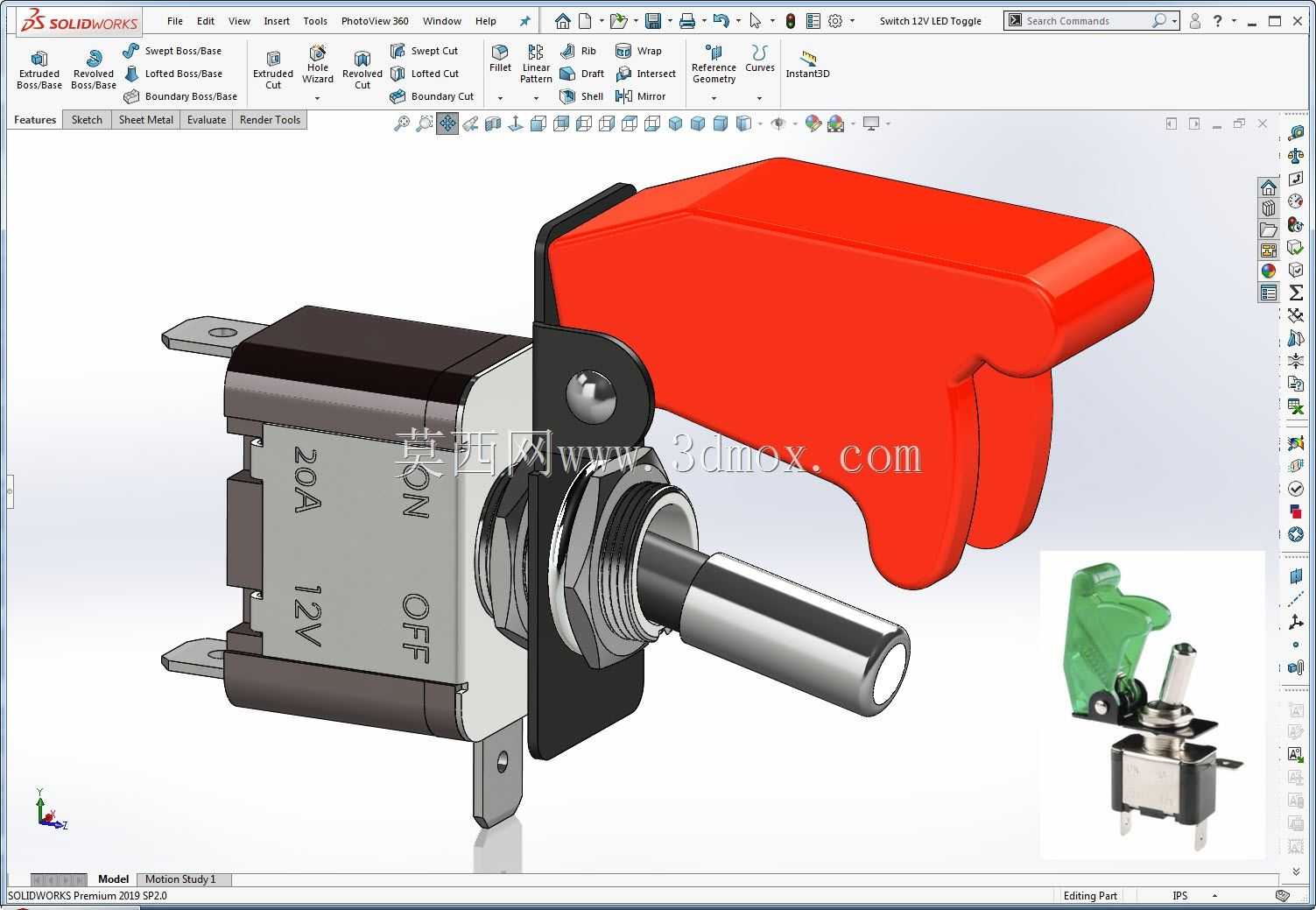

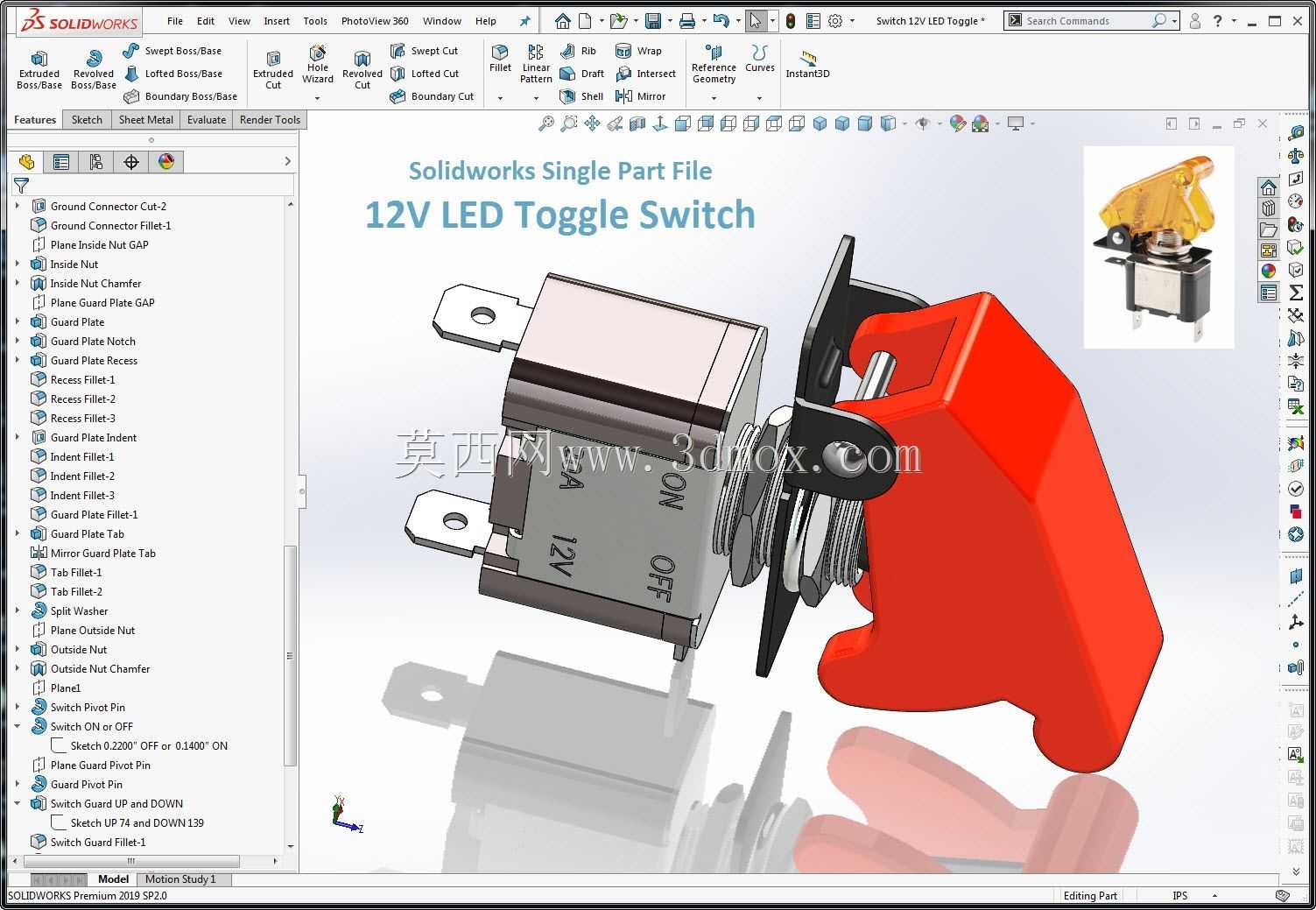

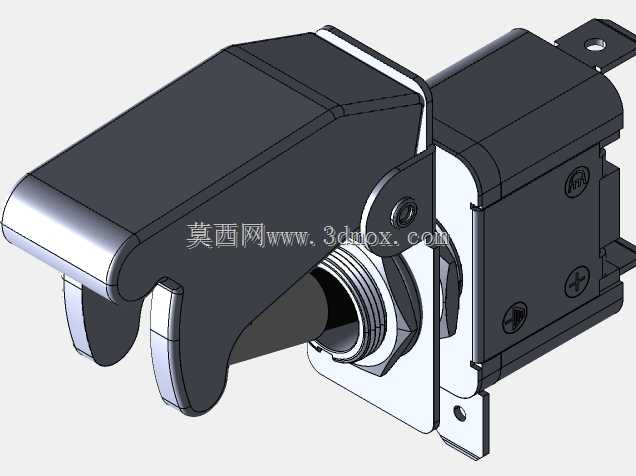

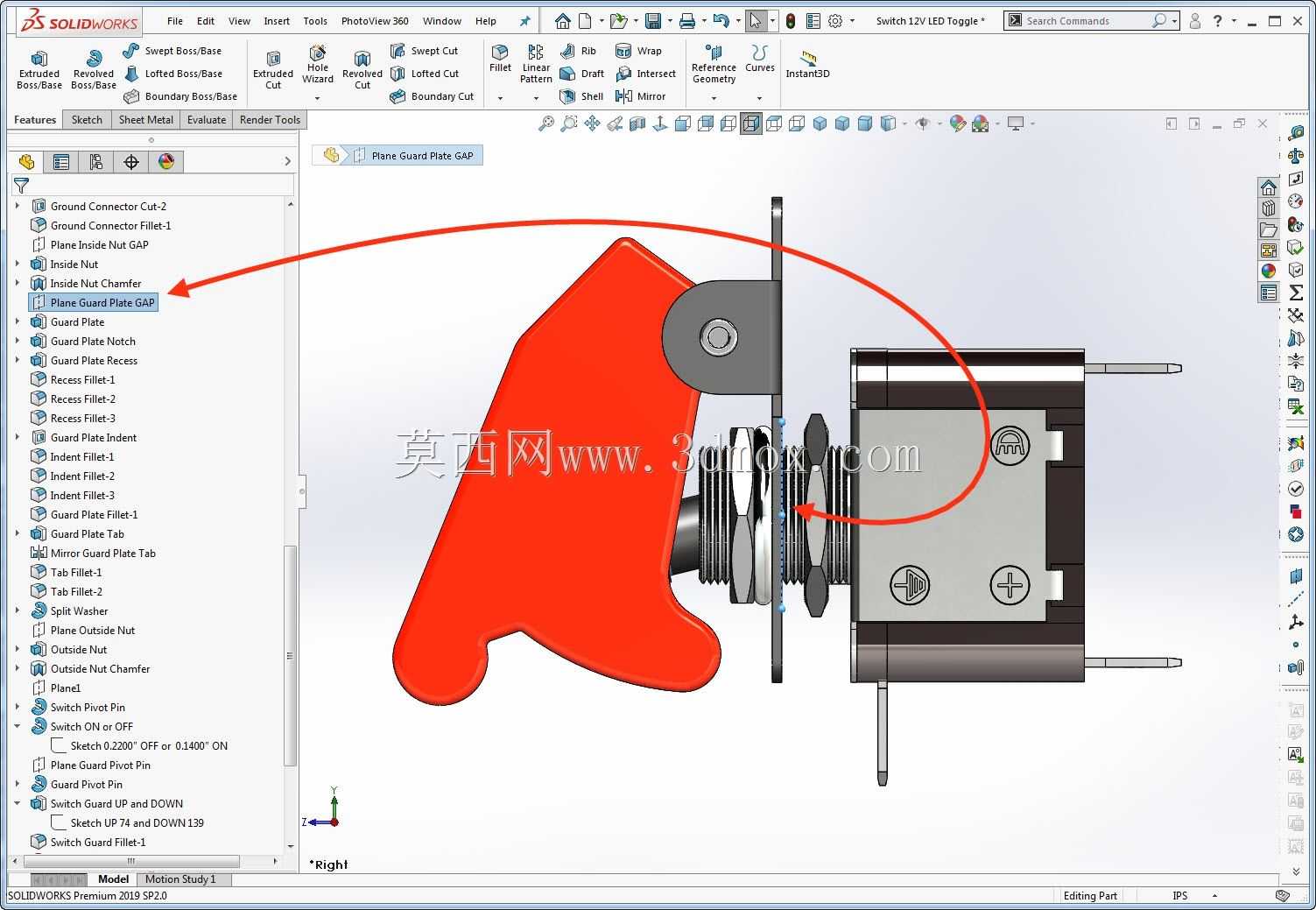

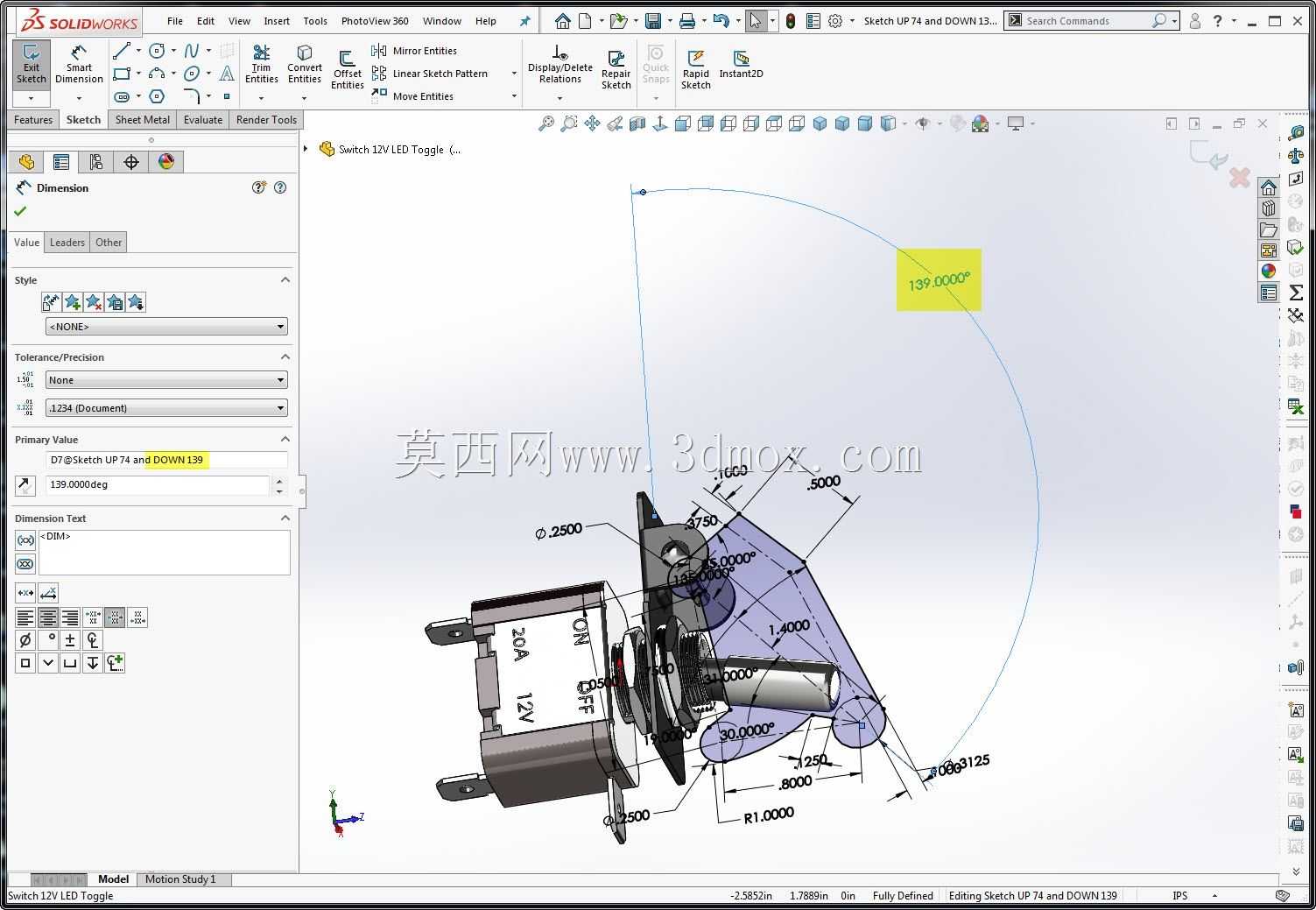

建模过程中完整还原了开关的装配间隙，包括防护盖的铰接转动间隙、拨杆的拨动行程空间、螺纹段的完整牙型，以及插片引脚的标准尺寸，在做设备面板装配干涉检查时，可以直接调用模型验证安装空间是否充足，避免实际装配时出现防护盖无法完全翻开、螺母锁紧空间不足、接线端子和周边部件干涉的问题。开关的LED灯珠位置做了精准还原，在做面板布局的视觉效果验证时，可以直观判断指示灯的可视角度是否符合操作位的观察需求，避免后期出现操作人员在常规操作位置无法看清开关状态的问题。开关的拨杆手柄做了防滑纹理设计，实际操作时戴劳保手套也能顺利拨动，不会出现打滑的情况，适配工业现场的操作环境。
