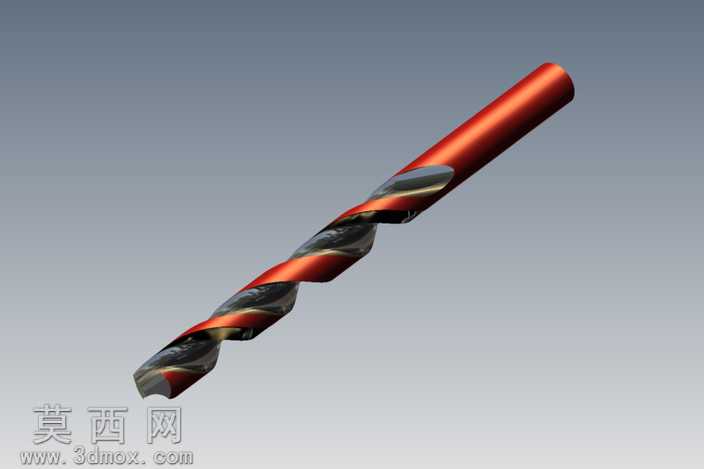

标准高速钢麻花钻三维结构设计模型

本模型为标准直柄麻花钻的三维参数化设计成果，建模过程以实际金属切削刀具的工程参数为核心依据，首先通过草图绘制麻花钻的核心截面轮廓，精准定位钻芯厚度、刃带宽度、螺旋槽导程等关键尺寸基准，采用螺旋扫掠特征完成两条对称螺旋排屑槽的主体结构构建，过程中严格控制螺旋升角的角度参数，匹配高速钢麻花钻通用的30度螺旋角标准，保证排屑槽曲面的顺滑过渡，避免出现应力集中的棱角结构。在切削刃部分的建模中，通过精确的布尔运算切除多余结构，塑造出对称的两条主切削刃、横刃以及刃带结构，仔细调整主切削刃的顶角参数至标准118度，同时修磨出符合切削要求的后角角度，保证刃口的锋利度与结构强度的平衡，还原真实麻花钻的切削几何角度。材质渲染阶段，针对高速钢刀具的表面特性进行材质参数调试，钻身主体采用抛光金属材质搭配细微的氧化层质感，切削刃部分调整为更高光泽度的精磨金属效果，螺旋槽内添加细微的磨削纹理贴图，还原真实刀具加工后的表面质感，同时通过环境光的多角度打光，突出螺旋曲面的光影转折，清晰展现排屑槽的曲面形态与刃口的线条结构。模型整体结构完整还原了直柄麻花钻的装夹直柄、切削工作段、导向刃带等全部结构，各部分比例严格遵循通用机用麻花钻的尺寸规范，可用于钻削加工工艺演示、刀具结构教学、机加工场景装配等用途，建模过程中对特征参数进行了全约束设计，可通过修改核心参数快速适配不同直径规格的麻花钻建模需求，结构无破面、无重叠特征，曲面连续性达到G2级别，能够满足后续工程分析、渲染出图等多场景使用要求。
