C型螺旋压紧夹钳三维设计作品

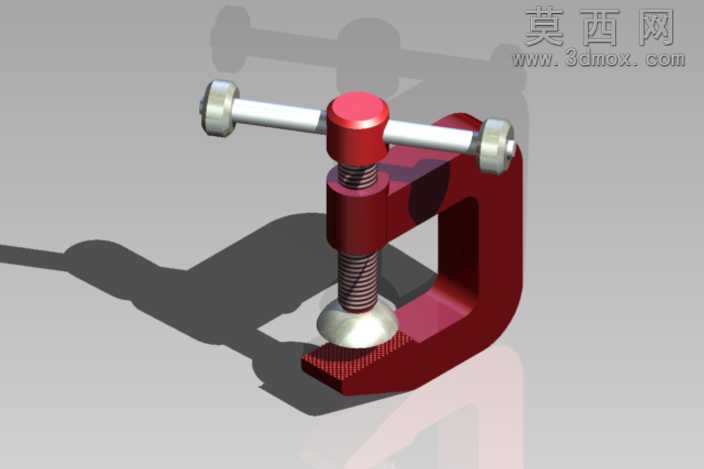

本作品为手动螺旋式C型压紧夹钳，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工的实际尺寸比例，对每一处结构细节都做了精准还原。夹钳主体采用C型开口框架结构，作为整个夹具的承载基体，建模时对框架的转角处做了圆角过渡处理，既符合实际铸造加工的工艺要求，也能有效降低应力集中，提升结构强度，主体材质设定为高强度铸铁，表面做喷塑红漆处理，渲染时通过调整材质的粗糙度、反光度参数，还原出金属漆面的细腻质感，同时在框架与螺杆接触的位置做了加厚处理，保证夹紧作业时的结构刚性。夹紧传动部分采用梯形螺纹螺杆结构，建模时精准绘制了梯形螺纹的牙型轮廓，通过螺旋扫描特征生成完整螺纹结构，还原螺杆与螺母座的配合关系，螺杆顶端设计了T型转动手柄，手柄两端加装了防滑金属端头，渲染时将手柄端头设置为亮面镀铬金属材质，与红色主体形成鲜明的视觉区分，手柄与螺杆的连接位置做了过盈配合的结构细节，还原实际装配逻辑。螺杆底端设计了可转动的压盘结构，压盘与螺杆端部采用活动铰接设计，保证夹紧作业时压盘可以自适应贴合被压紧工件的表面，压盘底面做了网格状防滑齿纹，建模时通过阵列特征生成均匀的齿纹结构，提升夹紧时的摩擦力，避免工件打滑，压盘材质设置为镀锌钢材，渲染时还原出金属哑光的质感。夹钳的底部承压台做了加宽处理，台面同样设置防滑齿纹，与顶端压盘形成对应，保证夹持的稳定性。整个建模过程中对所有活动部件都做了装配干涉检查，确保螺杆转动、压盘活动的行程范围内无结构干涉，渲染阶段采用三点布光方式，通过主光、辅光、轮廓光的搭配，清晰呈现出夹钳的结构轮廓与材质质感，同时添加了柔和的地面阴影，提升模型的真实感。设计过程中充分考虑了手动夹具的使用场景，整体结构紧凑，操作力矩合理，既满足小工件快速装夹的使用需求，也符合五金工具的人机工程设计要求，所有结构细节都对应实际量产夹钳的加工工艺，可作为工装夹具设计、五金工具建模的参考案例。
