双向棘轮快扳工具结构三维设计

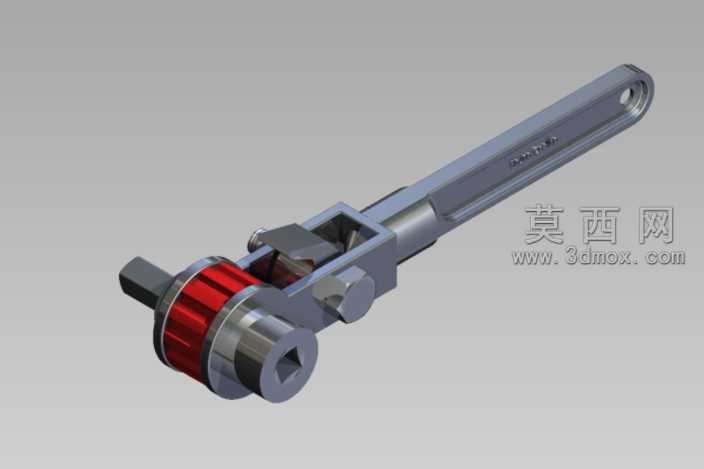

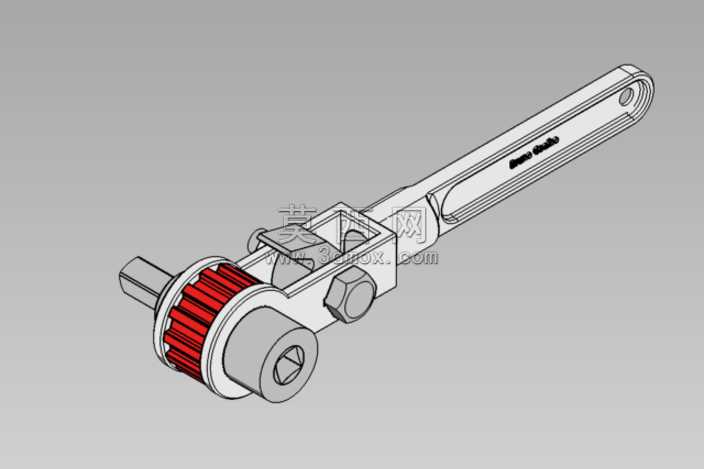

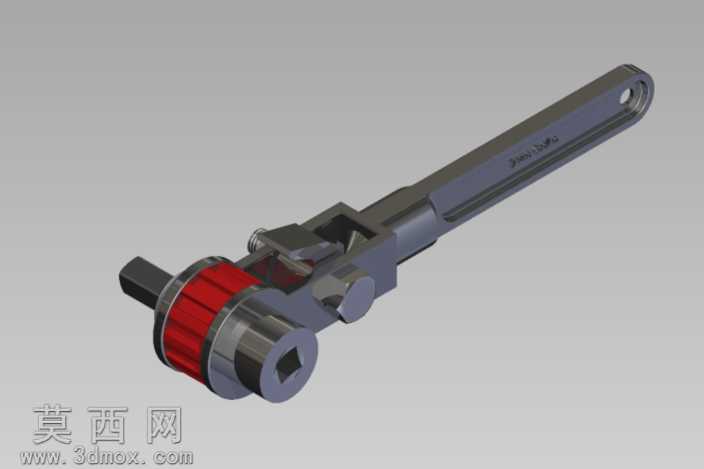

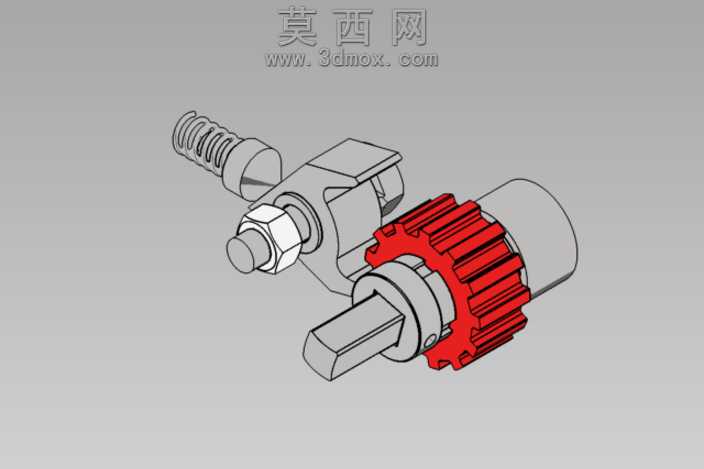

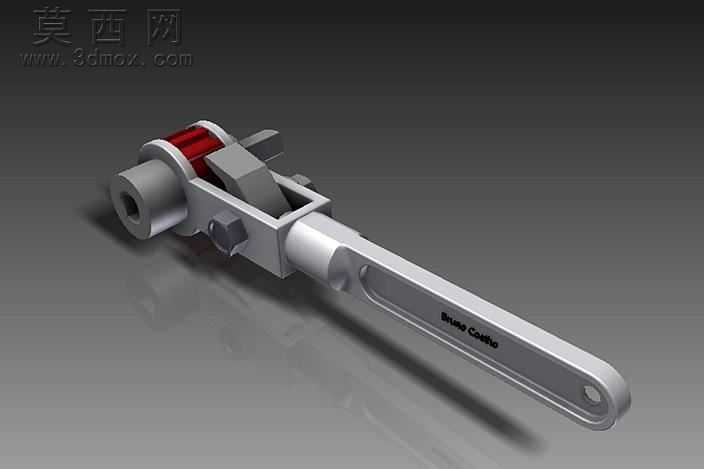

本作品为双向棘轮快扳的三维结构设计，建模过程依托参数化三维设计软件完成，全程采用自底向上的装配建模逻辑，先逐一完成单个零件的特征构建，再按照实际装配约束完成整体装配，保证各部件的运动干涉校验全部通过。首先针对核心棘轮棘爪组件进行精细化建模，对棘轮轮齿的齿形参数进行精准设定，保证齿面啮合的顺滑度，棘爪的卡接位置、复位弹簧的安装槽位都按照实际手动工具的力学需求设计，红色的棘轮轮圈部分单独赋予高辨识度的哑光塑胶材质，模拟实际工具的防滑握持包胶质感，金属部件统一赋予磨砂合金钢材质，添加细微的金属拉丝纹理与边缘倒角的高光反射效果，还原工业级手动工具的真实质感。手柄部分采用长条形镂空减重结构设计，在保证结构强度的前提下降低工具整体重量，手柄表面添加细微的防滑纹理，尾端设计挂孔方便工具收纳悬挂，手柄上的标识区域做凹陷蚀刻效果处理，还原真实产品的标识工艺。换向拨块的结构设计在棘轮组件上方，可通过拨动拨块实现棘爪与棘轮啮合方向的切换，从而实现扳手的双向快速拧动功能，无需反复脱离螺栓调整角度，大幅提升手动拆装作业的效率。套筒连接端采用标准四方驱动接口，可适配不同规格的标准套筒，拓展工具的使用场景。建模过程中对所有活动部件添加了运动仿真约束，可模拟实际使用时的棘轮单向锁止、反向空转的工作状态，验证棘爪与轮齿的啮合行程、复位弹簧的压缩量是否处于合理区间，避免出现卡滞、脱齿的结构问题。渲染阶段采用工作室柔和打光方案，主光源从斜上方投射，突出金属部件的轮廓质感与包胶部分的哑光质感，添加柔和的环境反射效果，让整体模型的视觉表现贴近真实产品的工业摄影效果，各部件的装配间隙都按照实际生产的公差要求预留，保证模型可直接用于产品结构验证、3D打印手板制作或者产品宣传演示使用，完整还原了双向棘轮快扳的内部传动结构与外部人机工程设计细节。
