立式碳钢承压容器三维结构设计

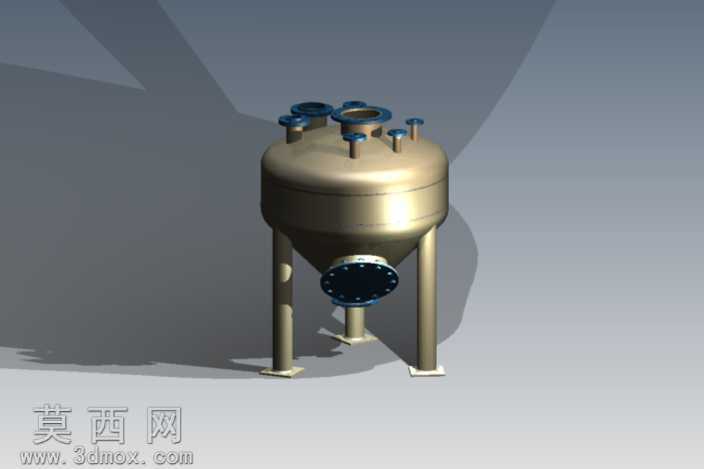

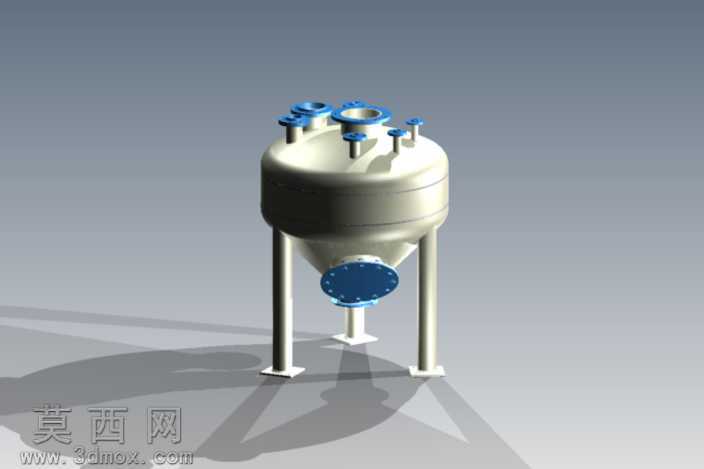

本作品为立式承压罐体的三维数字化设计成果，建模阶段严格遵循压力容器设计规范，以Autodesk Inventor为核心建模工具，采用自顶向下的参数化设计思路完成全结构搭建。首先依据给定的1200毫米筒体直径参数，构建上下椭圆形封头的基础曲面，通过放样、凸台拉伸等特征命令完成筒体与封头的过渡衔接，确保连接处的曲率连续符合承压设备的应力分布要求，避免结构突变带来的应力集中隐患。材质设定环节，针对罐体接触压缩空气的工况，将主体材质指定为ASTM 285 C碳钢，在材质编辑器中调整金属粗糙度、反射率参数，还原碳钢罐体经轻度钝化处理后的哑光金属质感，支腿部分采用同材质参数设置，通过光影烘焙强化支腿与地面接触的阴影层次，提升渲染真实感。结构细节设计上，罐体顶部根据工艺接管需求，排布多组不同通径的法兰接口，包含大口径主进料口、小口径仪表接口与排气口，所有法兰均采用标准凸面法兰结构，通过阵列、镜像命令快速完成接口排布后，逐一添加螺栓孔、密封面凸台等细节特征，确保接口尺寸符合行业管件匹配标准；罐体下部设置锥底出料结构，锥段与筒体连接处做圆弧过渡处理，底部同样配置带螺栓孔的出料法兰，配套设置三根均匀分布的支式支撑腿，支腿底部增设方形地脚板，通过地脚螺栓孔特征预留安装固定位，保障罐体放置的稳定性。渲染阶段采用三点布光方案，主光源模拟工业厂房顶光，在罐体金属表面形成自然的高光带，辅助光源补充暗部细节避免支腿、锥底区域出现死黑，环境光添加轻微的环境反射效果，让金属材质的质感表现更贴近真实工业设备的视觉效果。整个建模过程严格核对120℃工作温度、3.5条工作压力的工况参数，所有壁厚、接管排布均匹配该工况下的结构强度要求，模型各部件间保留合理的装配间隙，可直接用于后续的工程图导出、装配干涉检查以及工况模拟分析，完整还原了小型立式压缩空气承压储罐的全部结构特征。
