卧式横向安装承压储液罐体结构设计

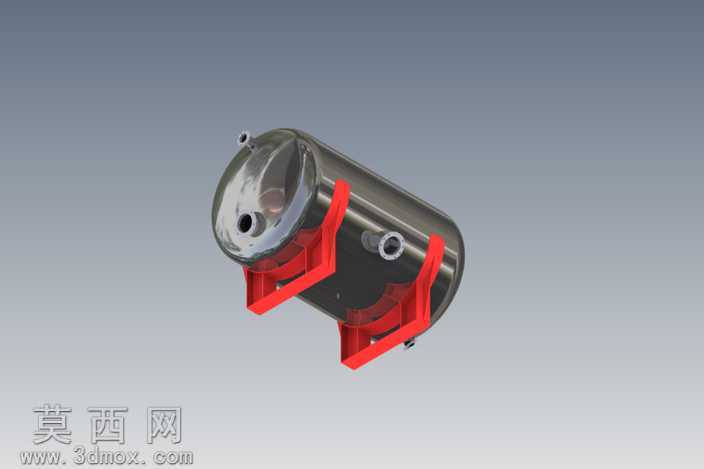

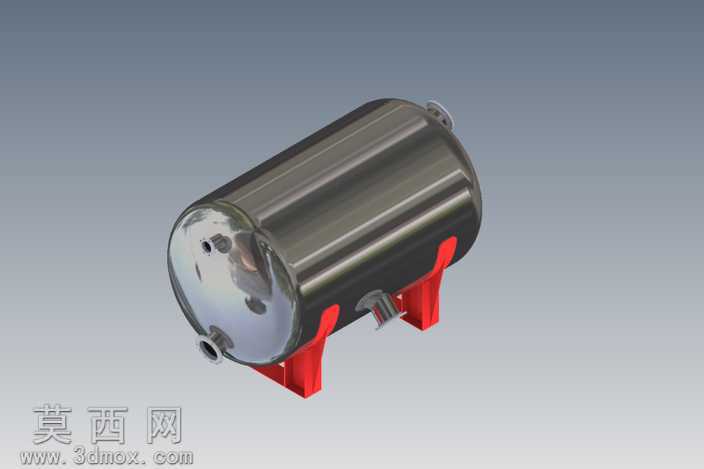

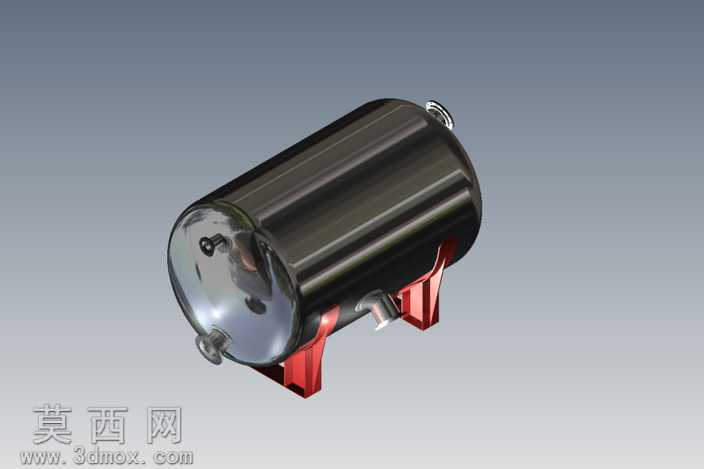

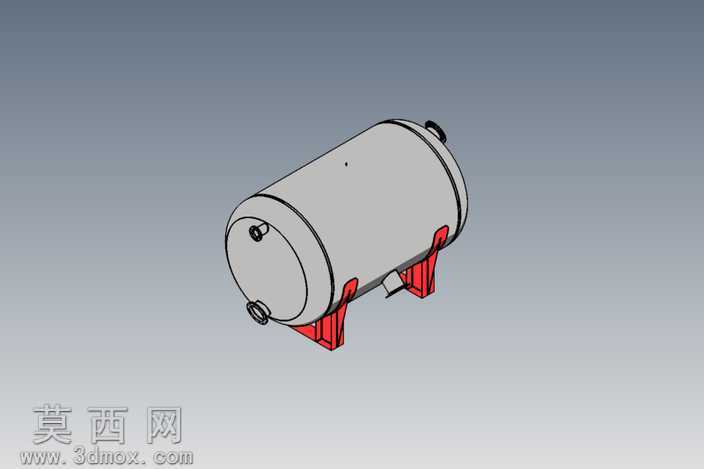

本作品为卧式横向布置的承压储液罐体三维建模成果，建模阶段采用参数化设计逻辑，先以回转特征构建罐体主体的圆柱筒体与两端椭圆封头结构，精准匹配直径96英寸的尺寸基准，封头与筒体的衔接处做平滑过渡处理，避免应力集中的结构缺陷。罐体上的各类接口采用凸台拉伸与切除特征完成，包含端部主接口、侧部径向接口等不同规格的连接结构，所有接口的端面均做密封面平整处理，符合承压容器的接口设计规范。支撑结构为两个对称分布的红色鞍式支架，建模时先绘制支架的截面轮廓，通过拉伸生成主体后，添加与罐体外壁完全贴合的弧形支撑面，支架底部设计有带安装孔的固定脚，可实现罐体在安装基座上的稳固固定，支架与罐体的接触位置做圆角过渡，减少局部应力集中。材质与渲染阶段，罐体主体赋予抛光金属材质，调整反射参数模拟不锈钢承压罐体的金属光泽与表面质感，清晰呈现筒体表面的光影反射效果；鞍式支架赋予高饱和度红色硬质工程塑料或喷涂金属材质，与银色罐体形成强烈视觉区分，突出支撑结构的轮廓与安装位置；场景添加柔和的环境光与定向补光，避免模型表面出现过曝或死黑区域，通过多角度光影凸显罐体的曲面弧度与支架的结构细节。设计思路围绕横向安装的承压储液需求展开，严格遵循75psi工作压力的设计要求，筒体壁厚、封头曲率、支架支撑跨度均经过结构合理性校验，2:1的封头比例符合常规承压容器的设计标准，既保证罐体的承压能力，又控制整体重量与占用空间；所有结构特征均保留完整建模历史，可根据实际使用需求调整罐体直径、接口位置、支架尺寸等参数，适配不同的安装场景与储液容量要求，模型整体结构完整，装配关系清晰，无多余特征与几何错误，可直接用于结构验证、装配模拟与工程参考。
