3/8规格内花键连接套筒结构

　　在气动工具配套、液压管路接驳、小型传动组件装配的场景里，这类3/8规格的套筒部件是很常见的衔接零件，很多一线装配工位上，工人手里的棘轮扳手配套接杆、气动快插接头的对接端、甚至部分小型传感器的安装固定基座，都会用到同结构的零件。从实际使用的角度看，这个零件的核心作用是实现两端的刚性衔接，一端的内花键结构用来和外花键的传动轴或者工具接头咬合，传递扭矩的时候不会出现打滑空转的问题，另一端的外圆柱面做了两道环形凹槽，是用来安装卡簧或者密封圈的，当这个套筒插接到对应基座孔里的时候，卡簧可以卡在基座的卡槽里实现轴向定位，避免受轴向力的时候套筒脱出，密封圈则可以填充套筒和安装孔之间的间隙，要是用在气路或者低压油路的接驳位置，

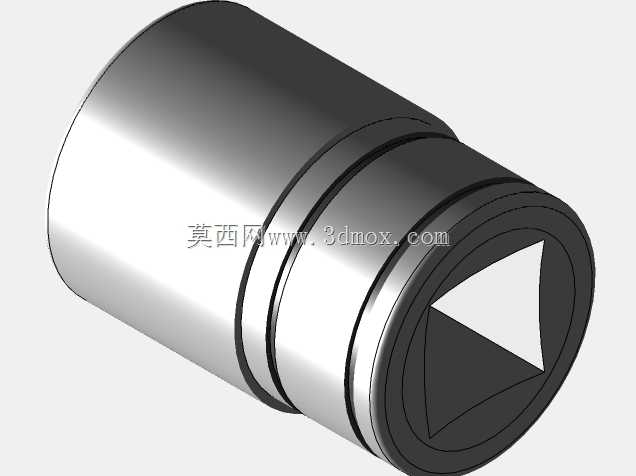

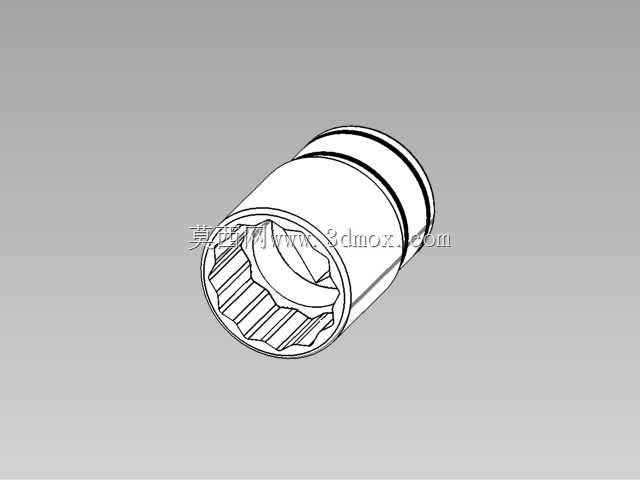

　　就能起到密封防漏的作用。做这个零件的三维建模的时候，首先要确认的是安装边界尺寸，3/8的规格对应的是公称通径的尺寸，外圆柱面的直径要和适配的安装孔做基孔制配合，一般选H7/h6的间隙配合，保证装配的时候能顺利推入，同时不会有太大的径向晃动。内花键的参数是整个零件的核心，建模的时候不能只画个大概的齿形，要按照渐开线花键或者矩形花键的标准参数去做齿廓，齿的数量、模数、压力角都要和对接的外花键完全匹配，不然装配的时候会出现齿牙卡滞，受力的时候应力集中在个别齿上，很容易断齿。外圆上的环形槽的宽度和深度也要对应标准卡簧的尺寸，槽的边角要做微小的倒角，避免卡簧装配的时候被锐边割伤，也能减少应力集中的问题。

　　很多新手建模的时候容易忽略零件端部的倒角，其实这个细节在实际装配里很重要，套筒两端的孔口和外圆端部都要做15度到30度的倒角，一方面是去除机加工后的毛刺，另一方面装配的时候能起到导向作用，不管是插外花键轴还是插安装孔，都能快速对准，不会因为端面的直角边卡滞。从材料选择的角度看，这类零件如果是用在工具传动场景，一般会选铬钒钢做淬火处理，表面硬度达到HRC45-50，能承受大扭矩的冲击，不会轻易变形；如果是用在管路接驳的场景，选304不锈钢或者黄铜材质就足够，耐腐蚀的同时也能满足强度要求。实际选型的时候，要先确认对接端的花键参数，不能只看3/8的公称尺寸就选，因为同样是3/8规格的套筒，花键的齿数和齿形可能因为生产标准不同有差异，

　　要是选错了，要么装不进去，要么装上去之后间隙太大，传动的时候有冲击，很快就会磨损。另外安装的时候要注意，卡簧要完全卡入环形槽内，装配后要拉动套筒确认轴向没有窜动，要是用在有密封要求的场景，密封圈要选对应耐油或者耐温的材质，避免长期使用后密封圈老化失效。这个零件的结构看起来简单，但是每一处尺寸都和实际装配效果直接相关，建模的时候要把配合面的公差、工艺倒角、槽位尺寸都考虑进去，不能只画个外形看着像，不然做出来的零件根本没法用在实际设备上。在自动化生产线的快换夹具结构里，这类套筒也常用来做夹具端的快速对接接口，配合钢珠锁紧结构，能实现工具端的快速更换，这时候外圆的尺寸精度要求更高，因为要和锁紧钢珠配合，尺寸偏差超过0.02mm就可能出现锁不紧或者拆不下来的问题。
