三爪式轴承拉拔器三维结构设计

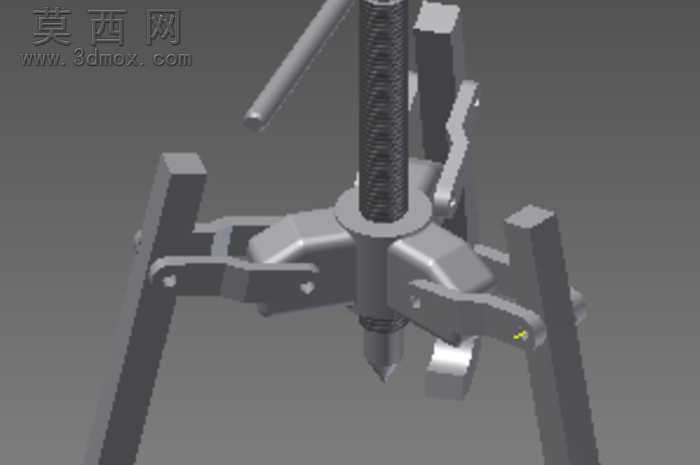

本模型为三爪式轴承拉拔器，采用三维建模软件完成全参数化结构设计，完整还原了手动轴承拆卸工具的全部机械结构与装配关系。建模过程中首先搭建核心传动骨架，以中心竖向传动螺杆为核心基准，依次完成顶部施力横杆、中部爪臂铰接座、三组成对铰接拉爪、底部定位顶针的零件建模，所有零件间的装配约束完全匹配实际机械运动逻辑，可实现拉爪开合、螺杆旋进的动作模拟。材质渲染阶段针对不同零件的实际加工材质做了区分设置：中心传动螺杆采用调质合金钢材质，表面做发黑防锈处理，渲染时赋予哑光深灰金属质感，还原螺纹牙型的精细结构，确保螺距、牙型角符合梯形传动螺纹的标准参数；三组拉爪采用锻造合金钢材质，表面做淬火硬化处理，渲染时突出金属冷锻后的细腻磨砂质感，爪钩部位做倒角处理避免应力集中，铰接位置的销轴、孔位配合间隙控制在合理公差范围内，还原真实铰接副的转动顺滑度；顶部操作横杆采用镀铬钢材，渲染时赋予亮面金属反光效果，匹配手动工具的握持操作形态；中部铰接支座采用铸钢材质，表面做喷塑处理，呈现哑光深灰的工业质感。结构设计上采用三爪同步联动的经典结构，中心螺杆旋转时可带动铰接座沿轴向移动，同步驱动三组拉爪同步收拢或张开，能够适配不同外径尺寸的轴承拆卸需求，拉爪的钩部设计有内扣卡位，可牢固勾住轴承内圈端面，底部定位顶针采用可伸缩结构，拆卸时顶在轴端中心孔位，避免螺杆旋进时轴件发生偏移，保证拆卸过程中受力均匀，不会损伤轴承与配套轴件。建模过程中对所有运动部件做了干涉检查，确保螺杆旋进全程拉爪动作无卡滞、零件间无碰撞干涉，所有铰接位置的转动角度范围符合实际工具的操作行程，整体结构紧凑，受力路径清晰，完全符合手动轴承拉拔器的工程设计逻辑，可用于机械维修工具的结构展示、维修教学演示以及相关工装工具的设计参考。
