带齿垫圈一体式M3六角锁紧螺母

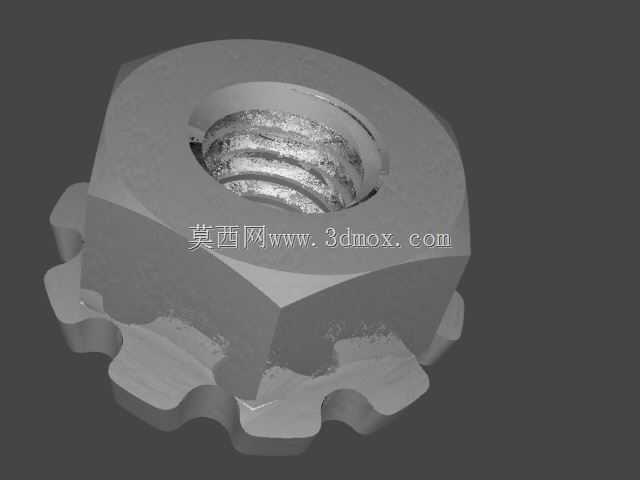

在小型机电设备、消费电子结构、精密仪器装配场景中，螺纹连接的防松可靠性直接决定整机长期运行的稳定性，尤其是承受持续振动、交变载荷的连接部位，普通六角螺母极易出现螺纹副滑移、预紧力衰减甚至松脱的问题，这款带齿垫圈的一体式锁紧螺母，正是针对小规格螺纹连接的防松需求开发的结构件。从结构设计逻辑来看，产品将六角施力主体与底部齿形锁紧垫圈做了一体化成型处理，省去了装配过程中单独套装平垫、防松垫圈的工序，能有效减少小规格紧固件装配时的零件散落、漏装问题，适配M3规格的公制粗牙外螺纹，可直接与对应规格的螺栓、螺柱配合完成连接。底部的齿形结构采用径向均布的锯齿形设计，齿尖朝向与螺母拧紧旋向匹配，当螺母按规定扭矩拧紧到位后，齿尖会嵌入被连接件的安装表面，形成反向咬合阻力，即便连接部位承受持续的振动冲击，齿面的咬合作用也能阻止螺母发生回旋松退，相比普通尼龙圈防松螺母，这种金属齿面咬合的结构耐温范围更广，不会出现高温环境下尼龙圈老化失效的问题，可适应-40℃到180℃的工作环境。从安装边界来看，螺母的六角对边尺寸符合小规格紧固件的通用装配公差，适配常规M3螺母配套的套筒、开口扳手作业，底部齿圈的外径略大于六角对边尺寸，拧紧后齿圈的压合覆盖范围足够分散连接面的压应力，避免软质被连接件表面出现压痕损伤，整体厚度控制在紧凑范围内，不会额外占用过多的安装轴向空间，适合空间受限的小型结构内部连接。在实际选型应用中，这类一体式锁紧螺母常被用于小型伺服电机端盖固定、PCB板组件安装、小型气动元件连接、消费电子内部结构锁附等场景，相比分体式的螺母加垫圈组合，一体化结构的装配效率能提升40%左右，同时避免了分体垫圈在装配过程中出现的偏位、卡滞问题，齿形结构的咬合深度经过设计优化，既保证足够的防松阻力，又不会过度损伤被连接件的表面涂层，对于需要反复拆装维护的部位，齿面的磨损量控制在合理区间，可满足多次拆装后的防松性能要求。建模过程中重点还原了内螺纹的牙型公差、底部齿形的角度参数以及六角头部的倒角细节，所有配合尺寸均符合通用紧固件的公差规范，可直接用于整机装配的干涉检查、装配工艺模拟环节。
