多工位弹性卡接式锁定装置结构设计

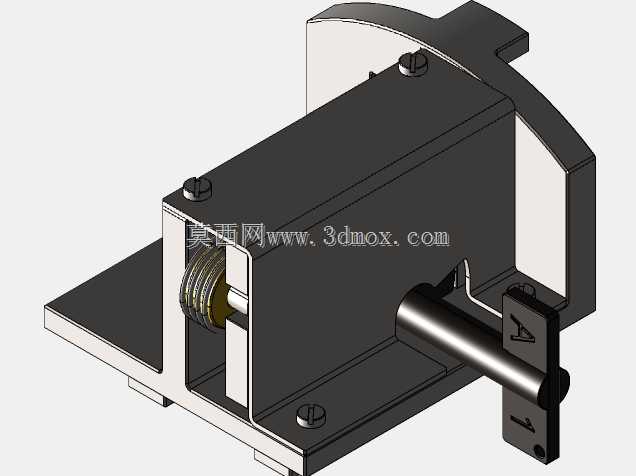

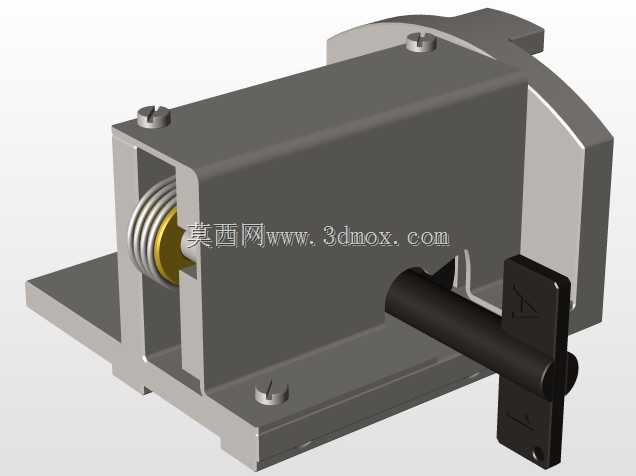

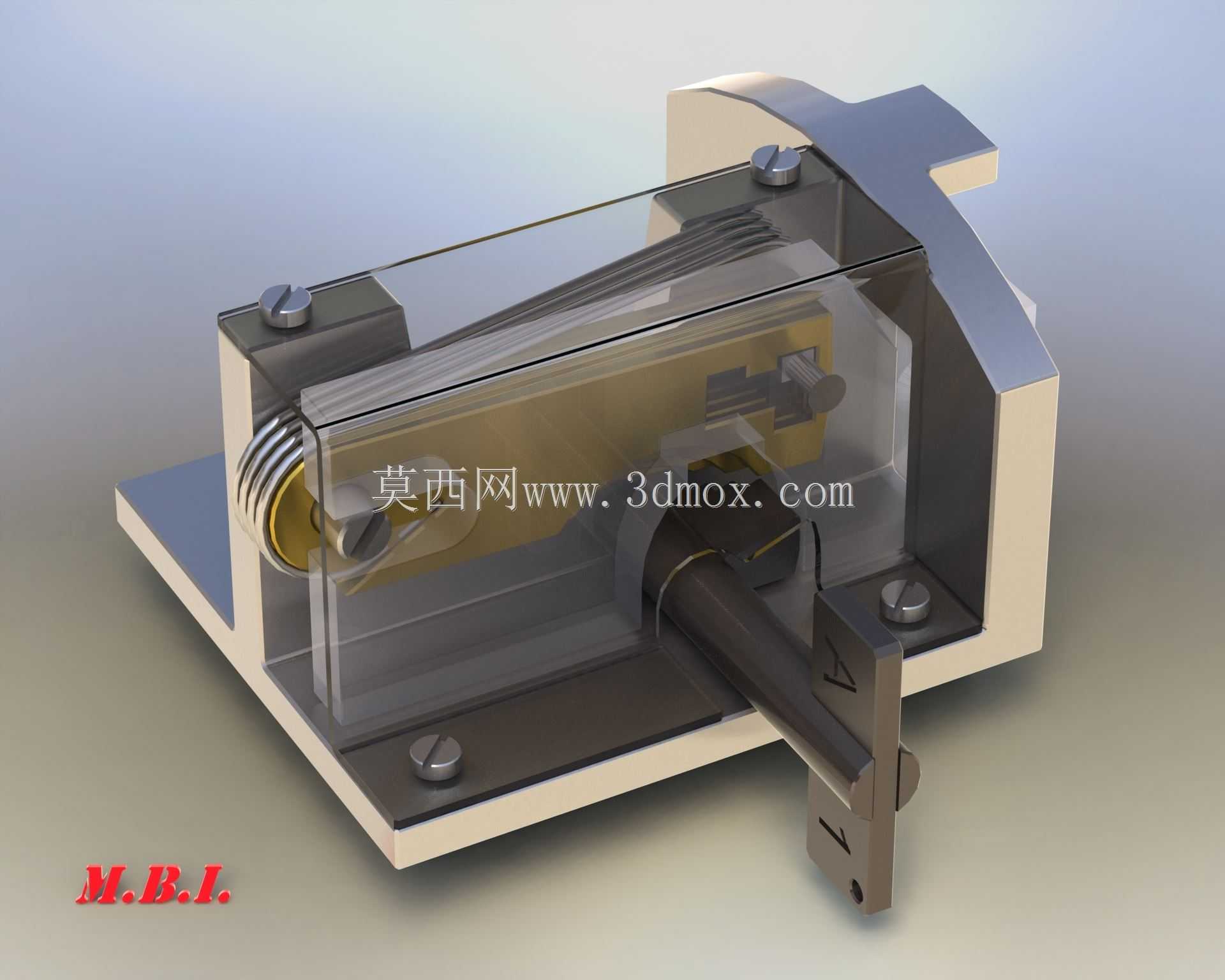

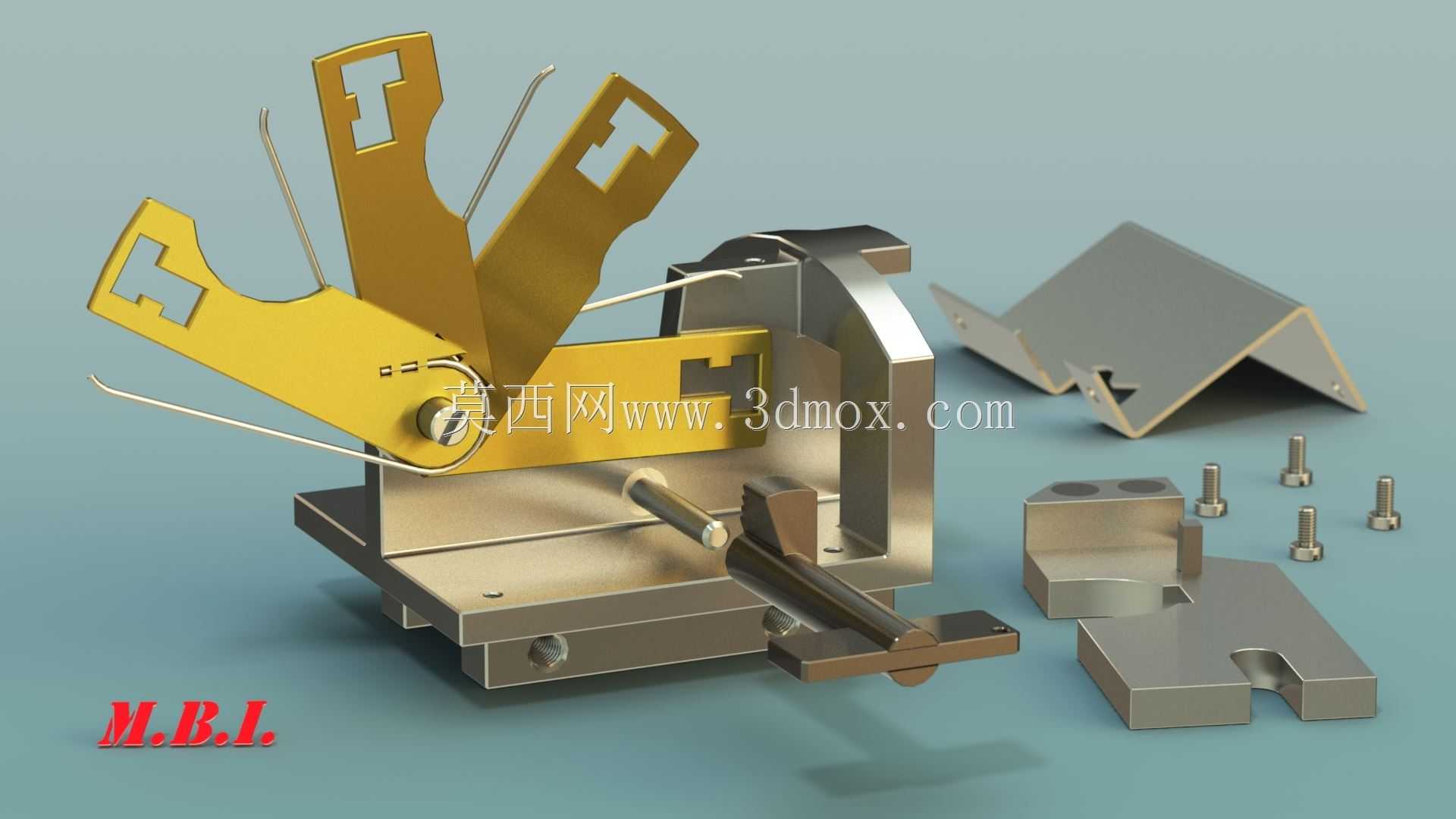

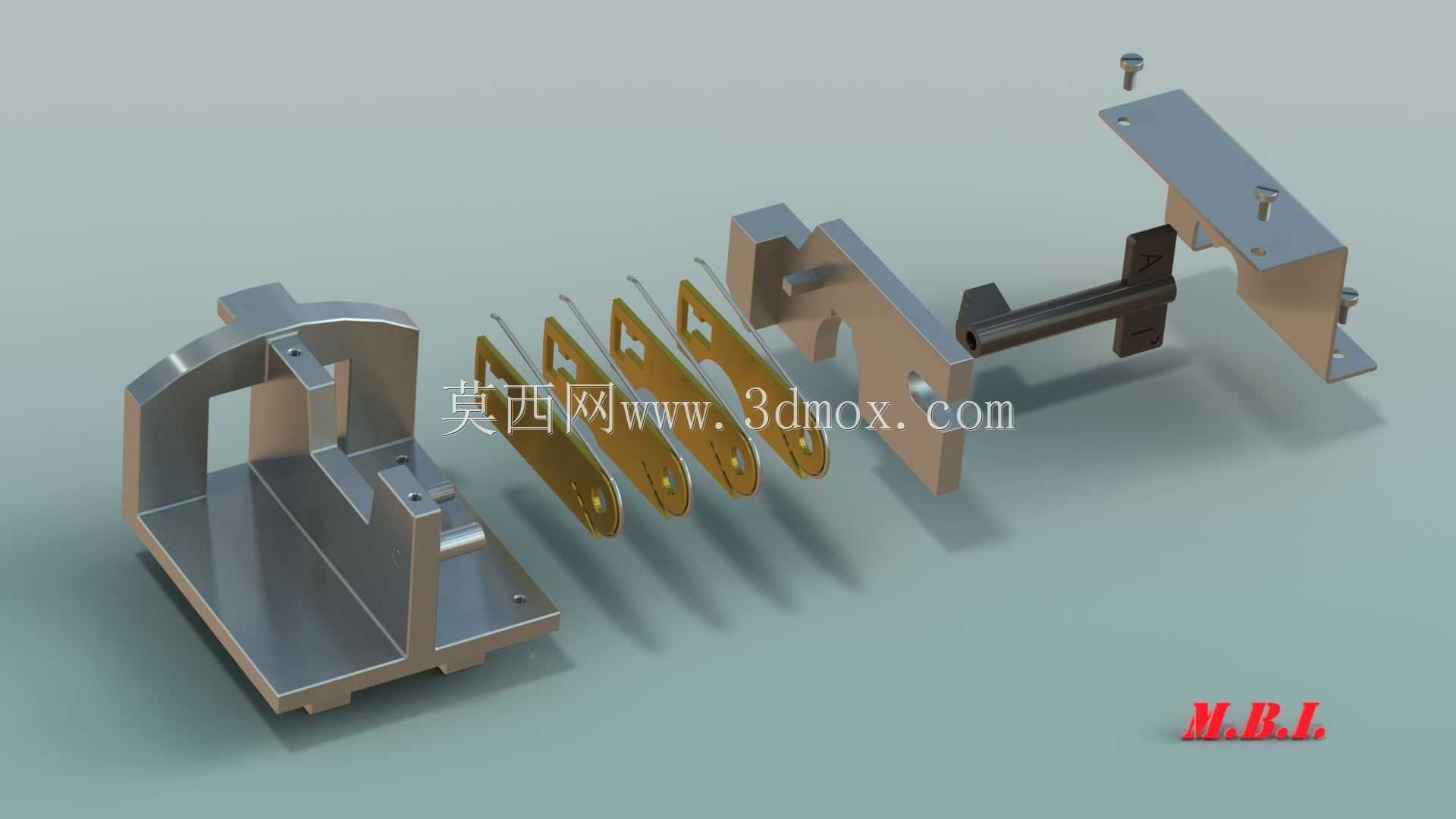

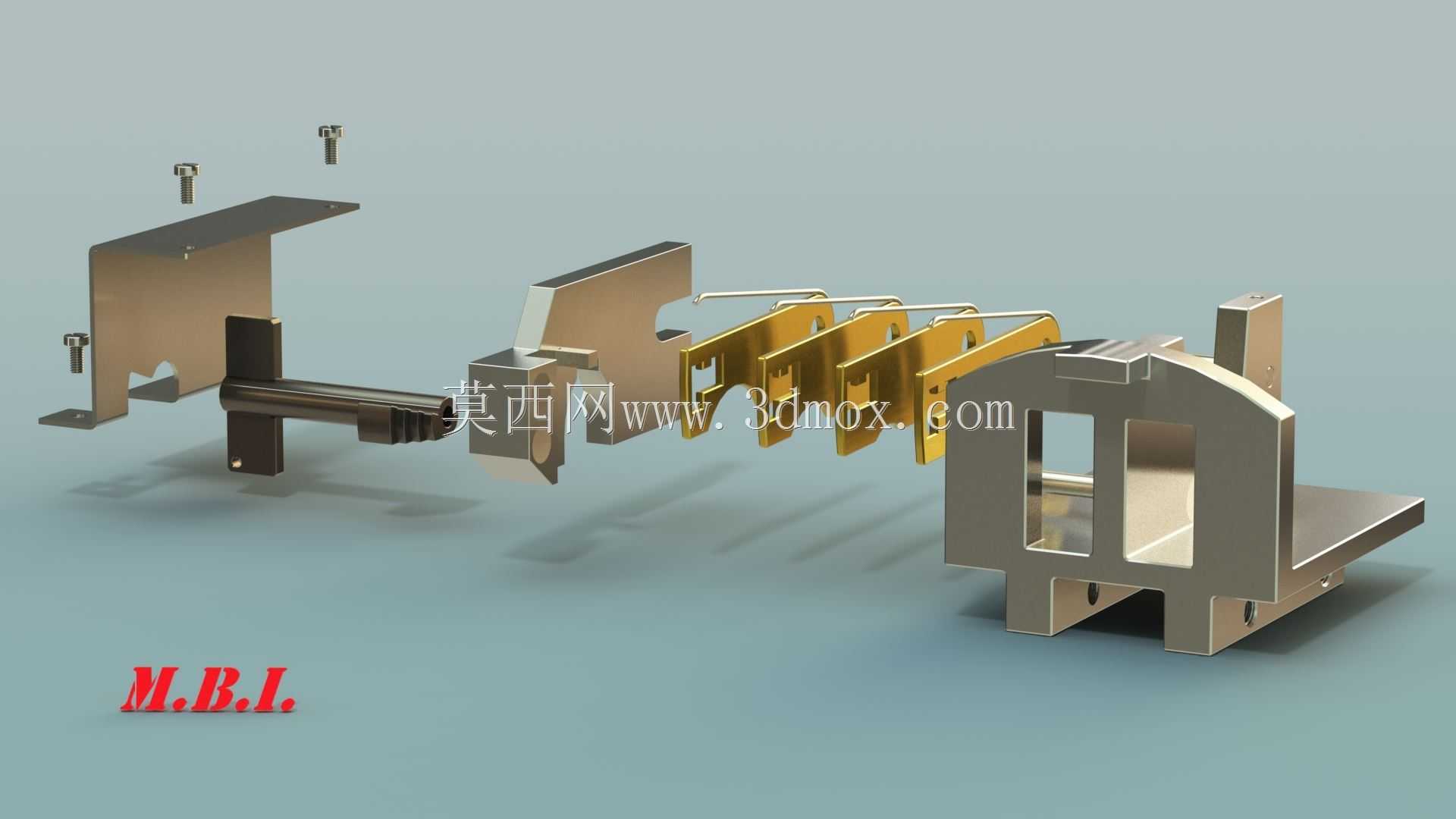

这款锁定结构主要面向工装夹具、小型设备舱门、快换模组的工位固定场景，在需要频繁切换锁止与解锁状态、对操作便捷性有一定要求的工位上适配性较强，日常使用中无需额外配套锁具，依靠自身弹性构件的形变即可完成锁止动作，能有效减少工位切换时的辅助操作时长。从结构组成来看，整套装置包含基座承托组件、三组带不同卡口的弹性锁片、转轴联动构件、配套定位压块与标准紧固件，锁片采用带弹性的金属板材冲压成型，根部通过转轴与基座铰接，锁片与基座之间设置细径弹性钢丝提供复位力矩，解锁时扳动锁片绕转轴转动，卡口脱离对接构件的限位凸台即可完成释放，锁止状态下弹性钢丝持续提供压紧力，让卡口与对接件凸台紧密贴合，避免受振动影响出现松脱。设计阶段优先考虑了安装边界的适配性，基座采用平板式安装结构，底部预留两个沉头安装孔，可直接通过螺栓固定在安装基准面上，整体安装占用的平面尺寸控制在120mm*80mm范围内，锁止状态下整体高度不超过70mm，解锁扳动时锁片的最大转动摆角为45度，周边预留30mm的操作空间即可满足手动扳动的操作需求，不会与周边相邻构件产生运动干涉。不同锁片上设置的差异化卡口，可适配三种不同厚度规格的对接构件，对接构件插入时无需精准对位，依靠锁片斜面的导向作用即可滑入卡口完成自动锁止，配套的金属压块可根据对接件的实际外形做替换调整，压块通过内六角螺栓固定在基座的滑移槽内，可沿槽调整前后位置，适配不同插入深度的对接件，调整到位后拧紧螺栓即可完成位置固定。整套结构的受力路径经过优化，锁止状态下的载荷直接通过锁片传递到基座本体，弹性钢丝仅提供复位预紧力不承受主载荷，能有效延长弹性构件的使用寿命，频繁操作下也不易出现弹性衰减问题，在小型自动化设备的快换工装、检测工位的工件定位、设备检修门的快开锁紧场景中都能稳定适用，建模过程中所有配合面都预留了合理的装配公差，转轴与安装孔之间采用间隙配合，锁片转动无卡滞，卡口的锁止面做了1.5度的斜度处理，锁止后会产生越拉越紧的自锁效果，即便受持续的振动载荷也不会出现意外解锁的情况，对接构件的解锁操作仅需单指扳动对应锁片即可完成，操作力度控制在15N以内，长时间重复操作也不会产生明显的操作疲劳。
