槽轮式间歇旋转传动机构结构设计

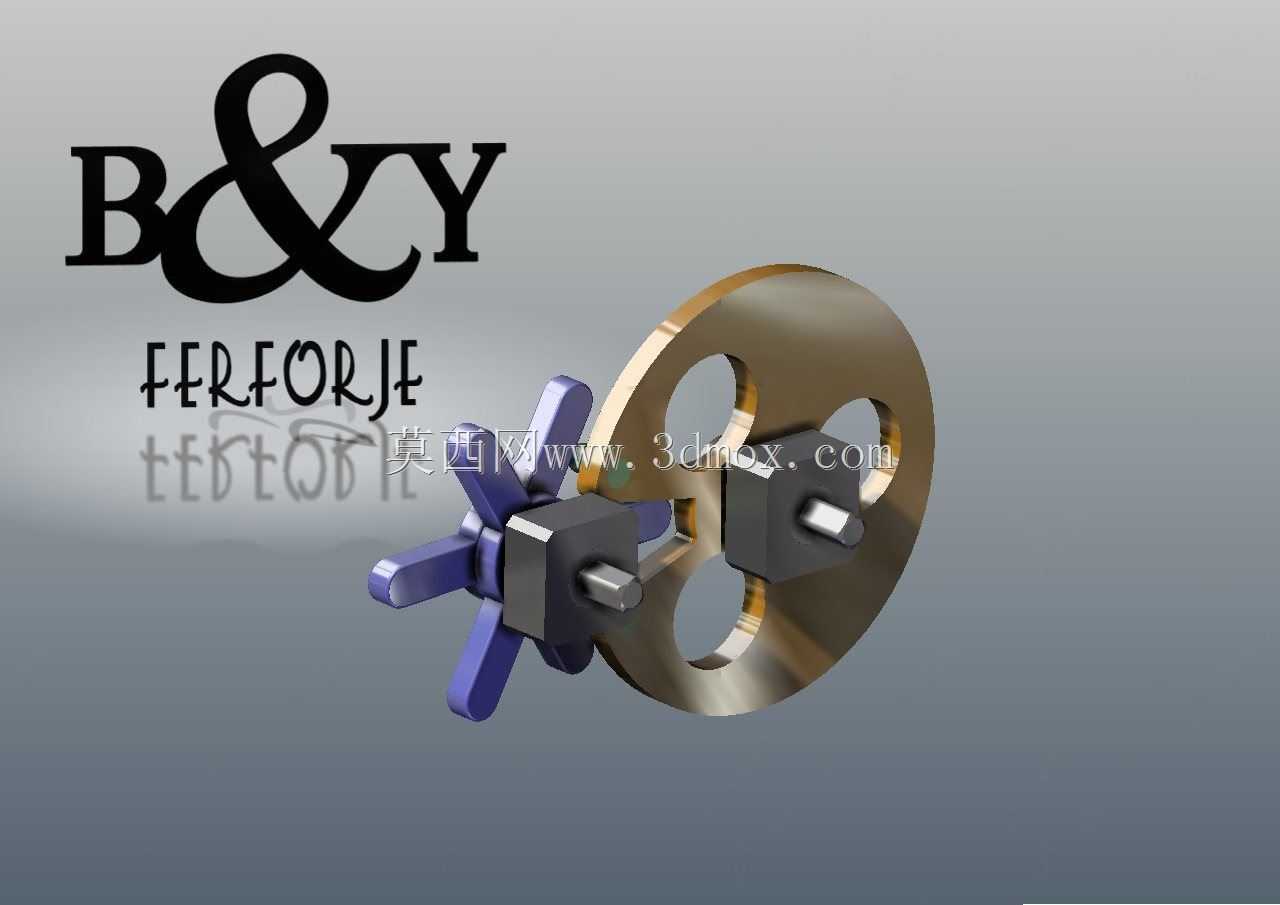

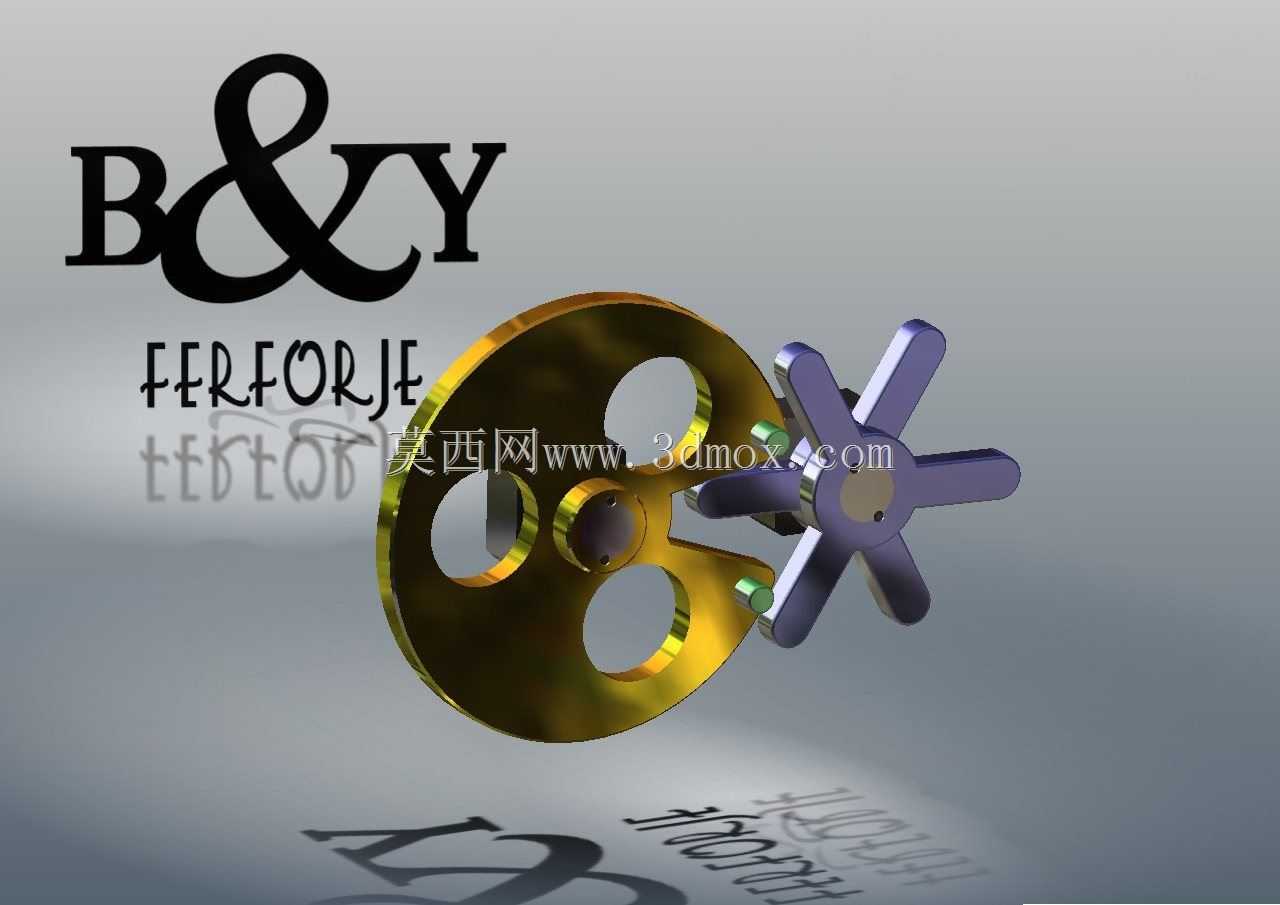

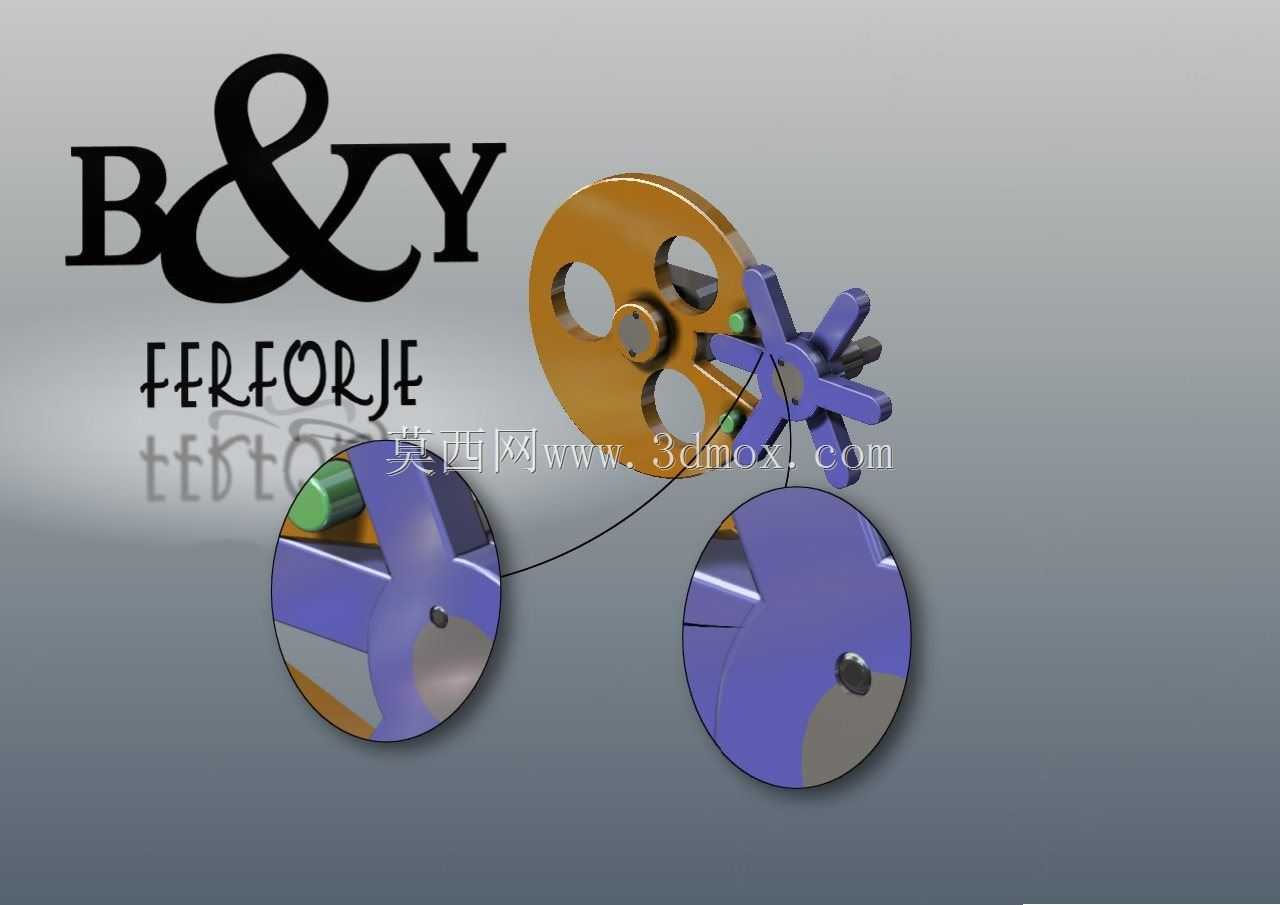

这套间歇传动结构核心采用外槽轮配合主动拨盘的经典传动逻辑，主动端为带圆柱拨销的三缺口圆盘，从动端为六槽径向槽轮，可在连续输入旋转动力的场景下，将匀速持续转动转换为周期性的间歇步进输出，适配需要工位间歇停顿、分度送料的各类生产设备工况。从实际应用场景来看，这类结构常被用在轻工包装线的多工位转台、小型自动化装配设备的工件分度机构、印刷设备的走纸间歇进给单元中，相比棘轮棘爪结构，槽轮传动的运行噪音更低，分度定位精度更稳定，在中低速轻载的间歇传动场景下可靠性表现突出。设计过程中首先要明确工位数量与间歇动停比，这套结构的槽轮开设6个径向槽，对应主动拨盘每旋转一周，槽轮完成一次60度的步进转动，停顿时间与运动时间的比值匹配单工位作业的时长需求，可根据实际工位的操作工序调整槽数与拨销数量，适配不同的分度角度要求。结构的尺寸边界设计上，主动拨盘的回转半径需要与槽轮的中心距严格匹配，拨销进入径向槽时的切入角度要保证无刚性冲击，拨盘上的锁止弧需要与槽轮的凹弧面完全贴合，在槽轮停顿阶段完全锁止从动轴，避免工位偏移。安装时需要保证两轴的平行度公差控制在机械设计手册对应的精度等级范围内，拨销与槽轮径向槽的配合间隙要控制在合理区间，间隙过大会导致传动反向间隙增大，分度精度下降，间隙过小则会加剧磨损，缩短结构使用寿命。主动圆盘上开设的三个减重孔，在不影响结构刚性的前提下降低了转动惯量，减少动力输入侧的负载波动，让机构启停阶段的运行更平稳。槽轮的星形结构设计在保证拨销接触强度的同时，尽可能缩减了从动端的整体体积，方便在紧凑的设备内部完成安装布局。实际选型应用时，需要结合负载端的转动惯量匹配驱动电机的输出扭矩，槽轮与拨盘的材质可根据负载工况选择，轻载场景下可采用工程塑料材质降低运行噪音，重载场景则选用合金结构钢并做表面淬火处理，提升接触表面的耐磨性能。这套结构的传动逻辑清晰，零件加工难度低，不需要复杂的电控程序配合即可实现稳定的间歇传动，在小型自动化设备的改造、非标机构的设计中可以直接参考其结构参数，根据实际安装空间调整中心距与零件厚度，快速适配不同的设备安装需求。
