铁路机车用分体式光信号头结构设计

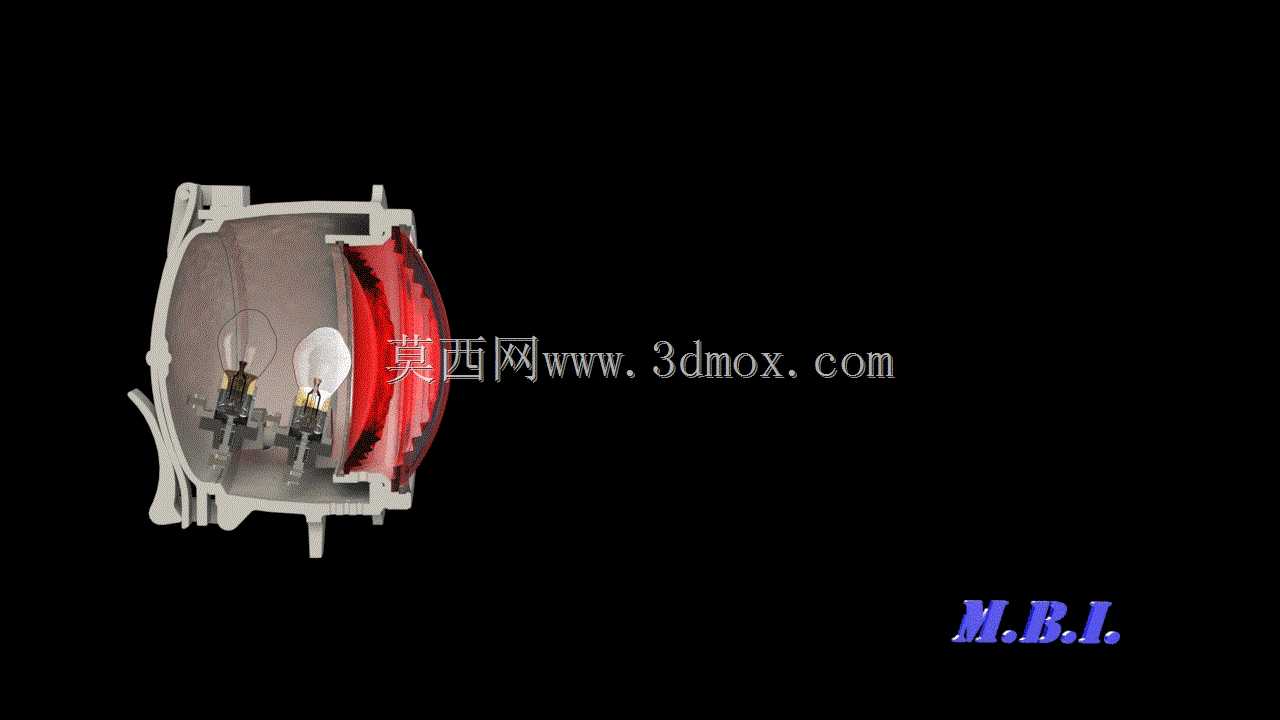

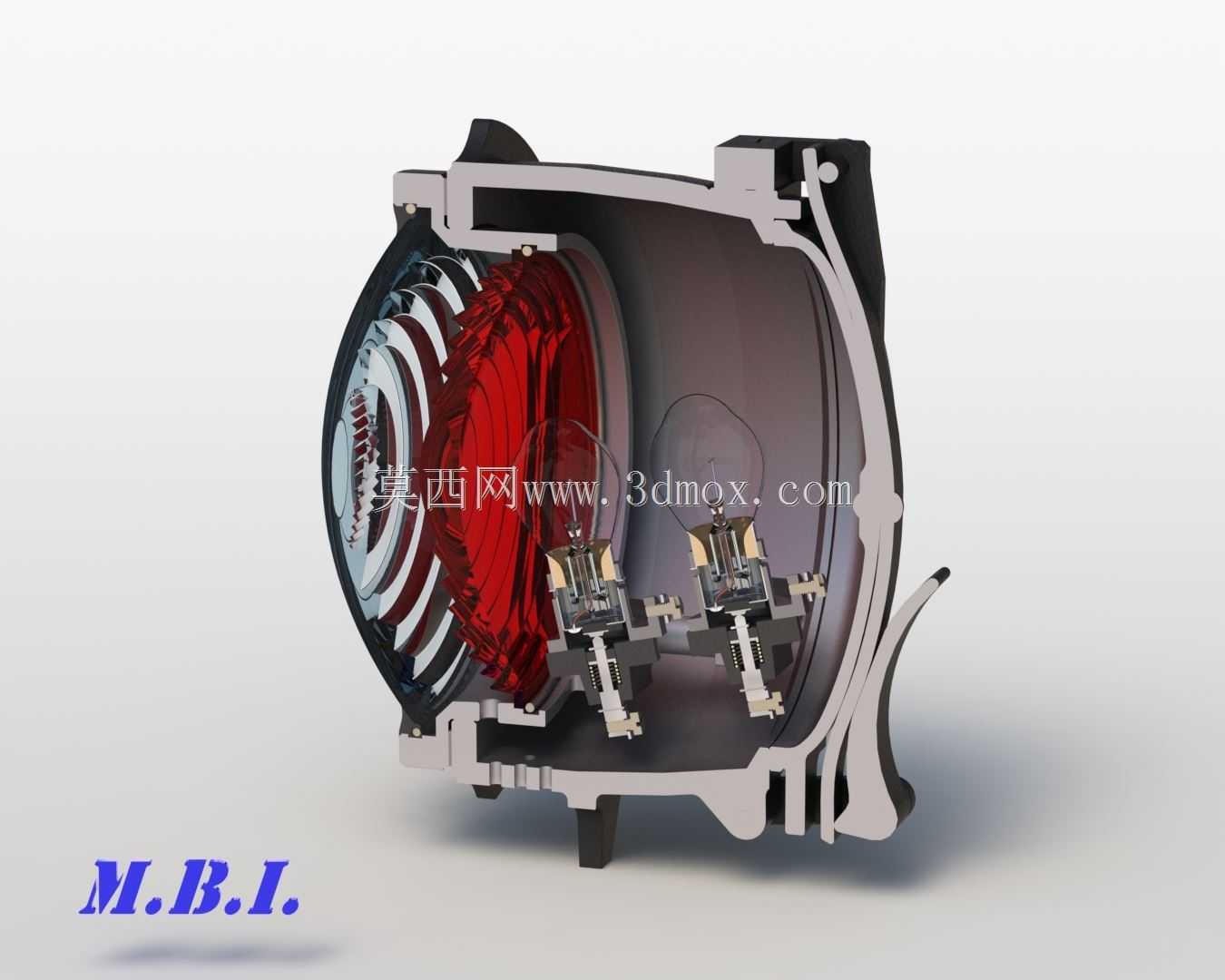

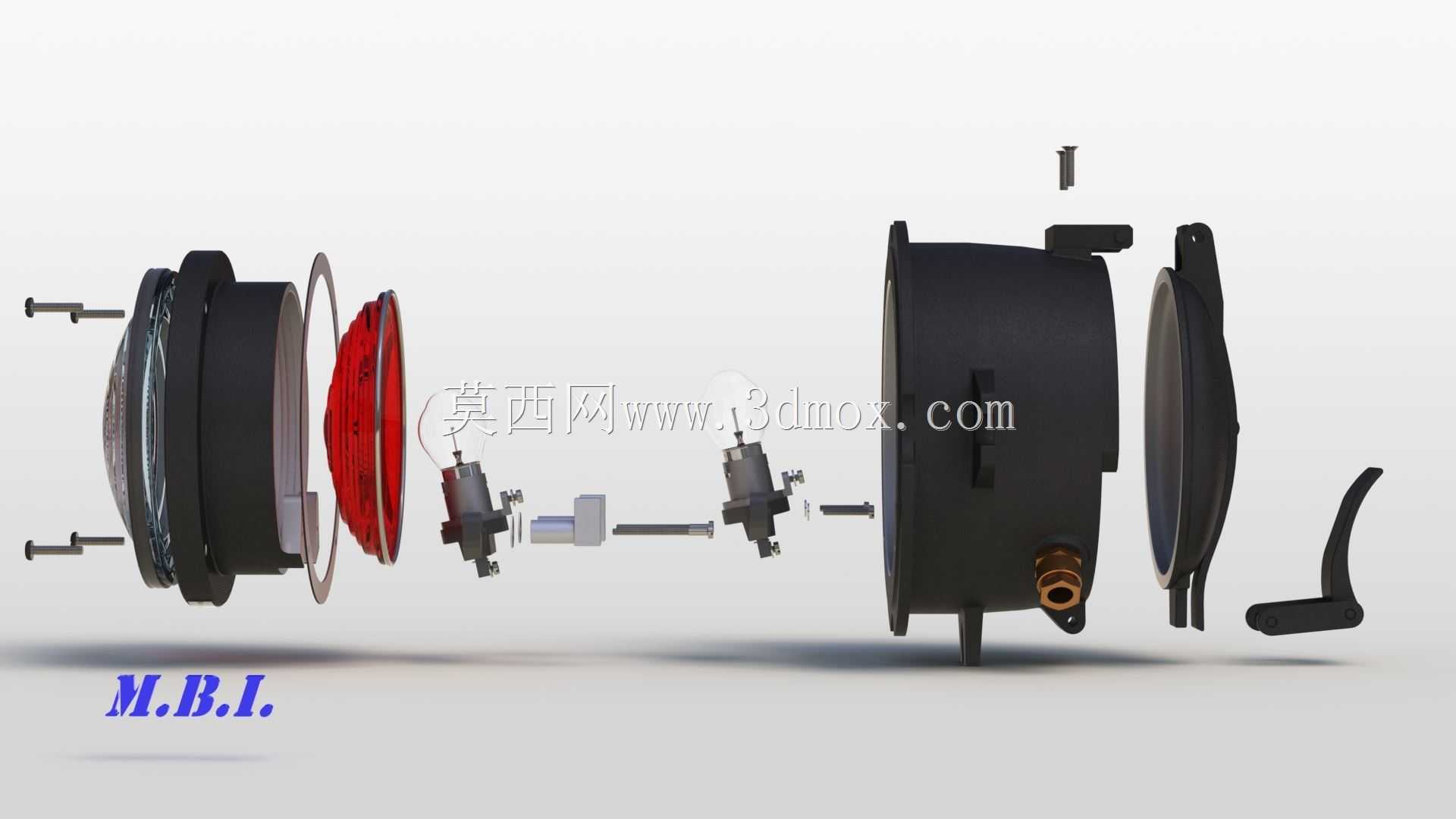

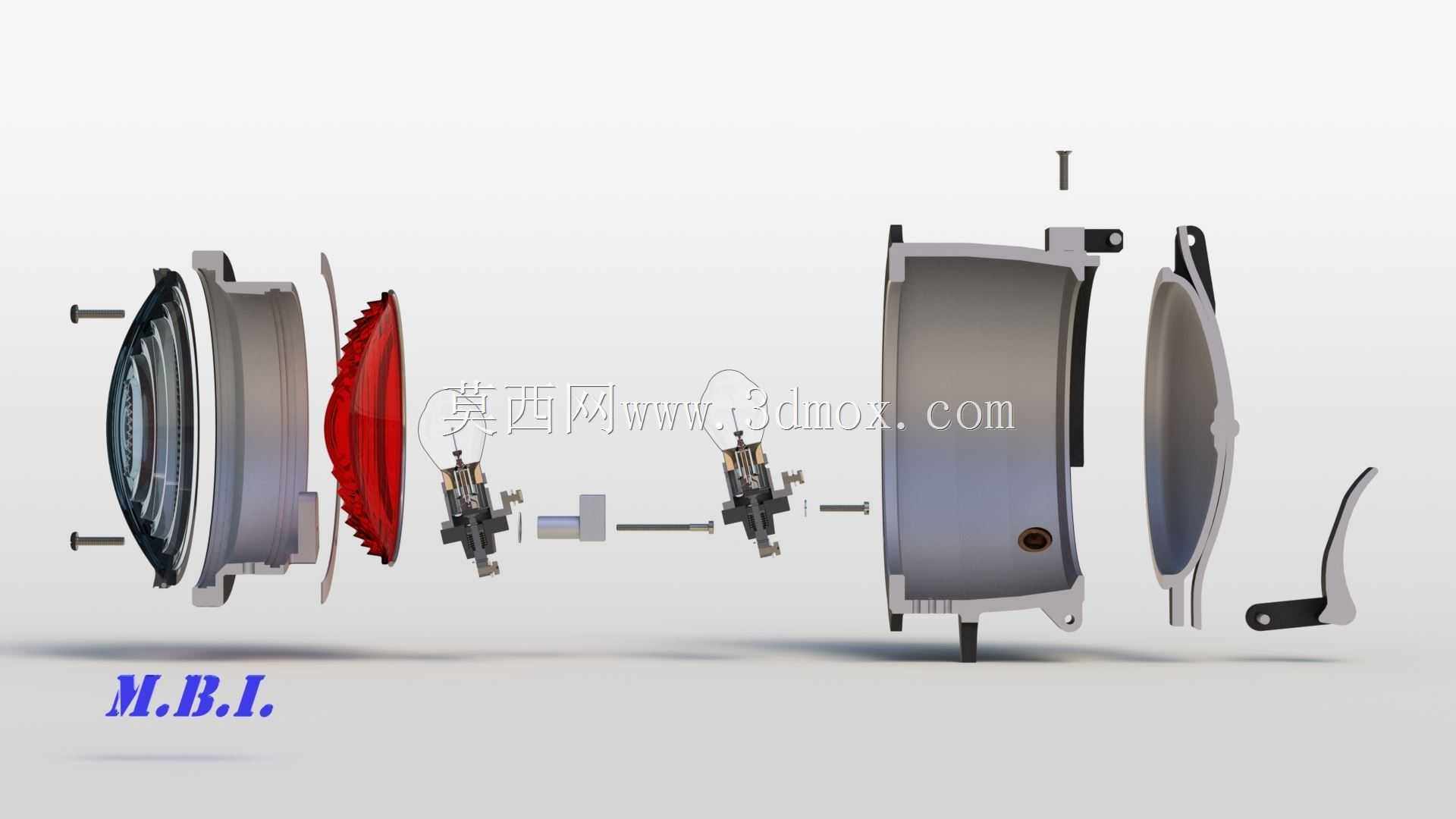

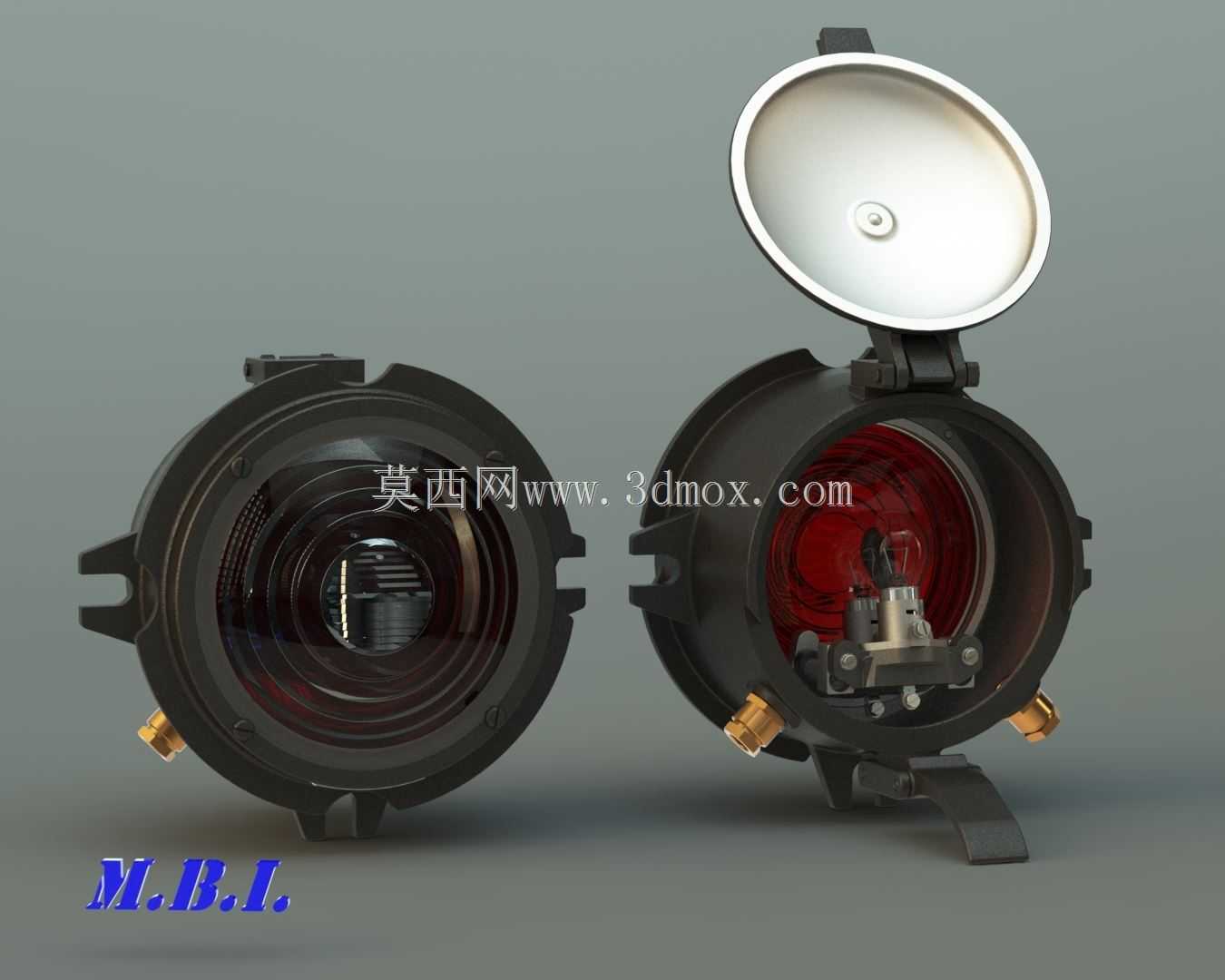

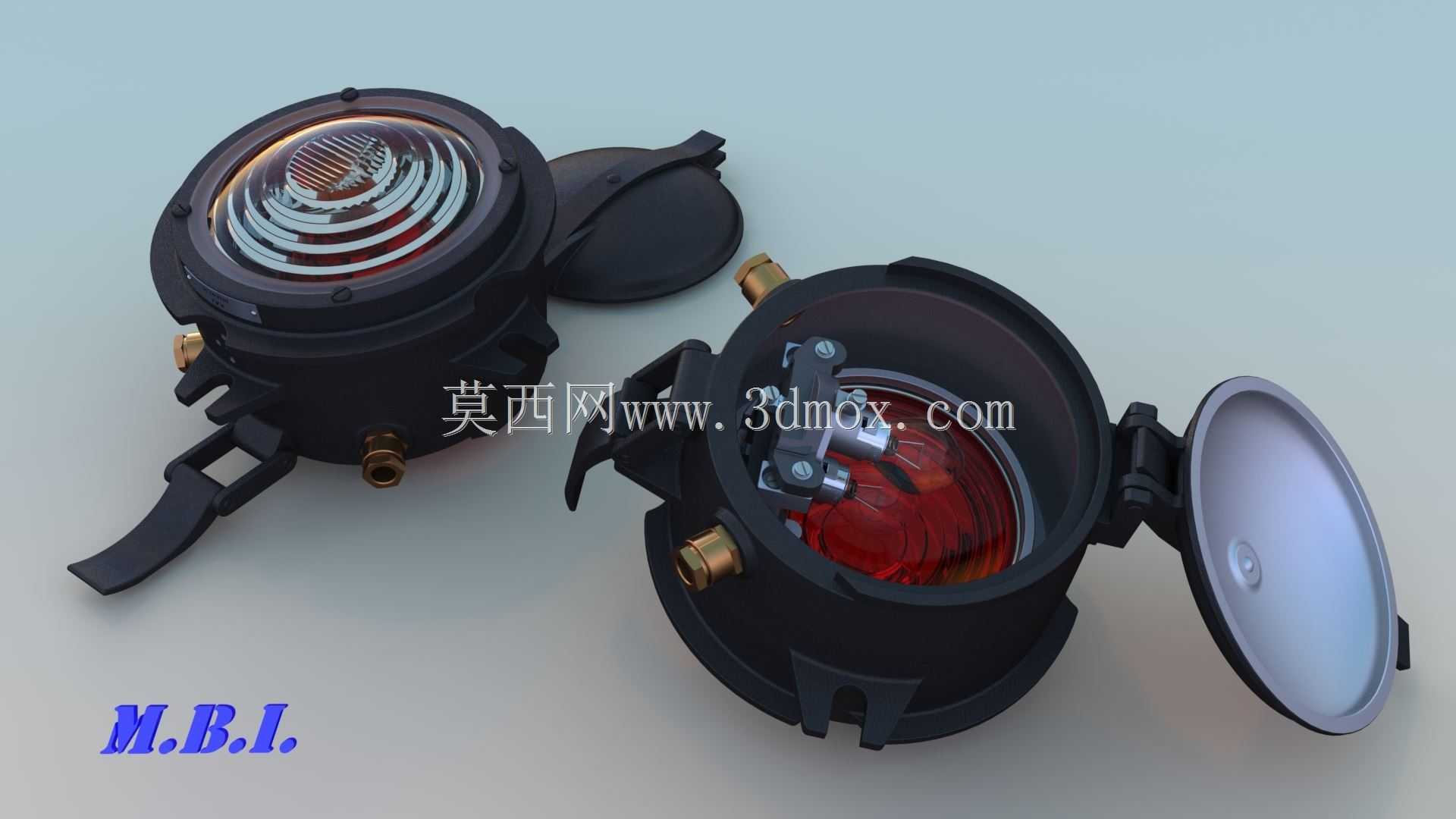

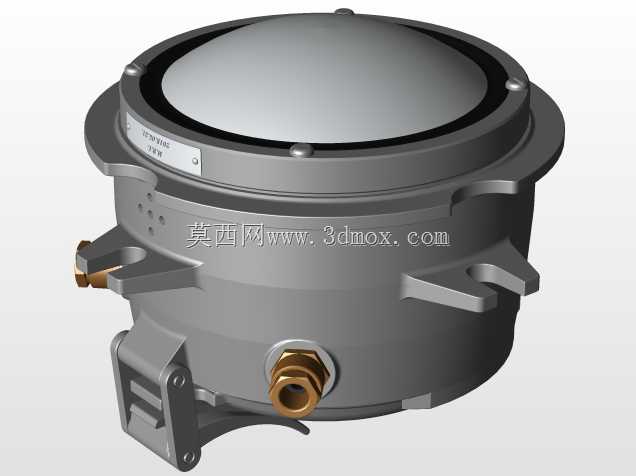

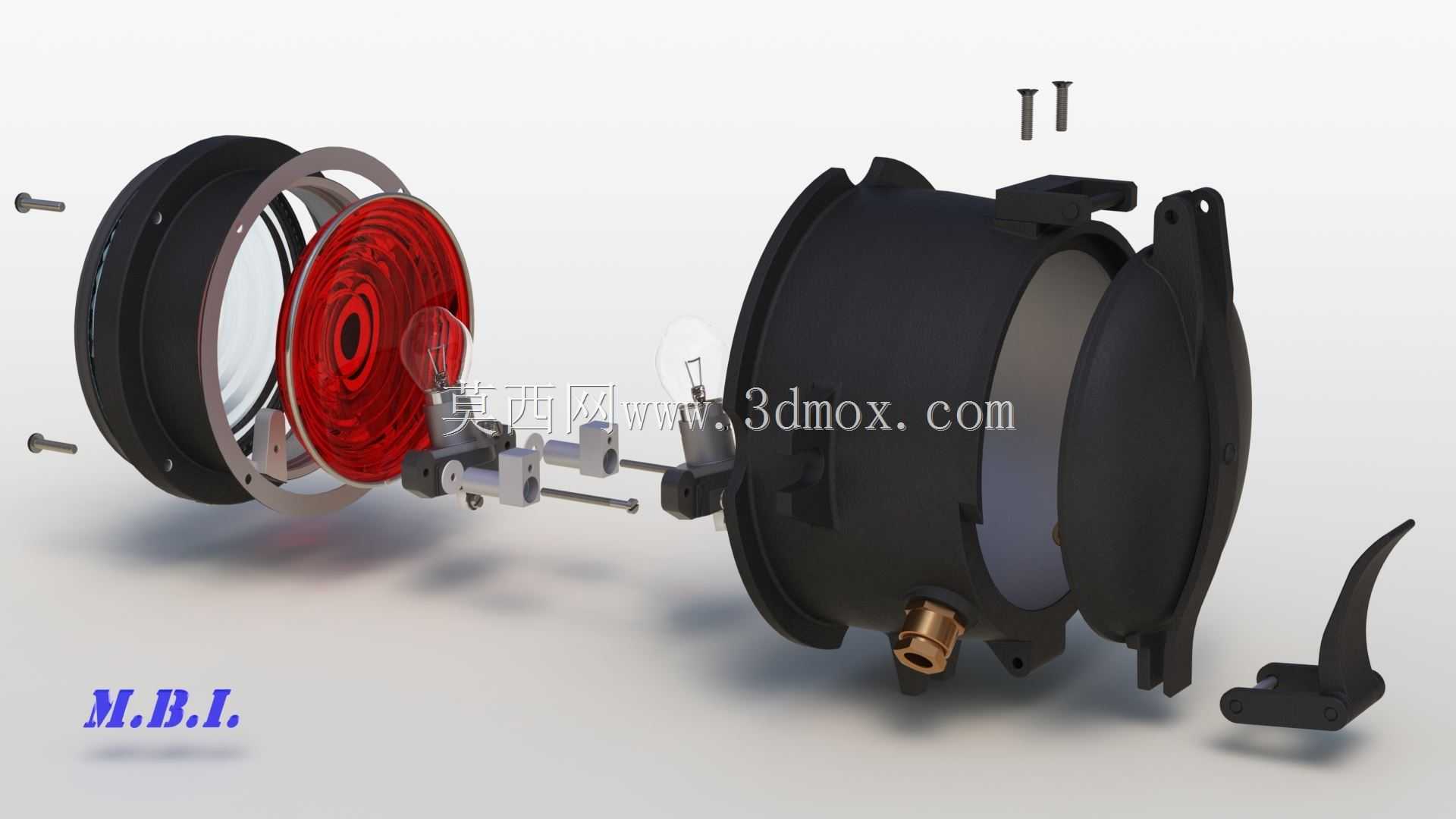

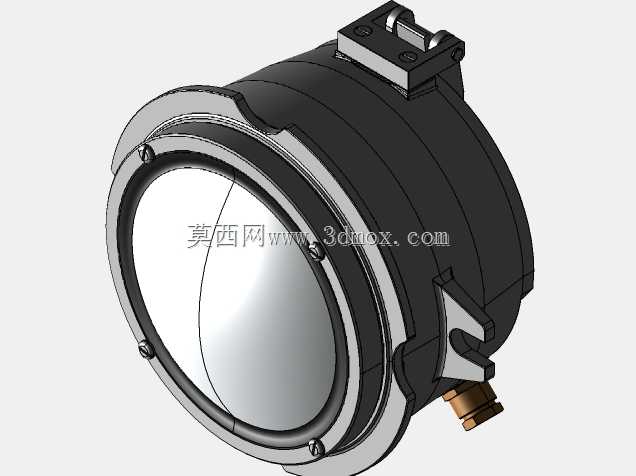

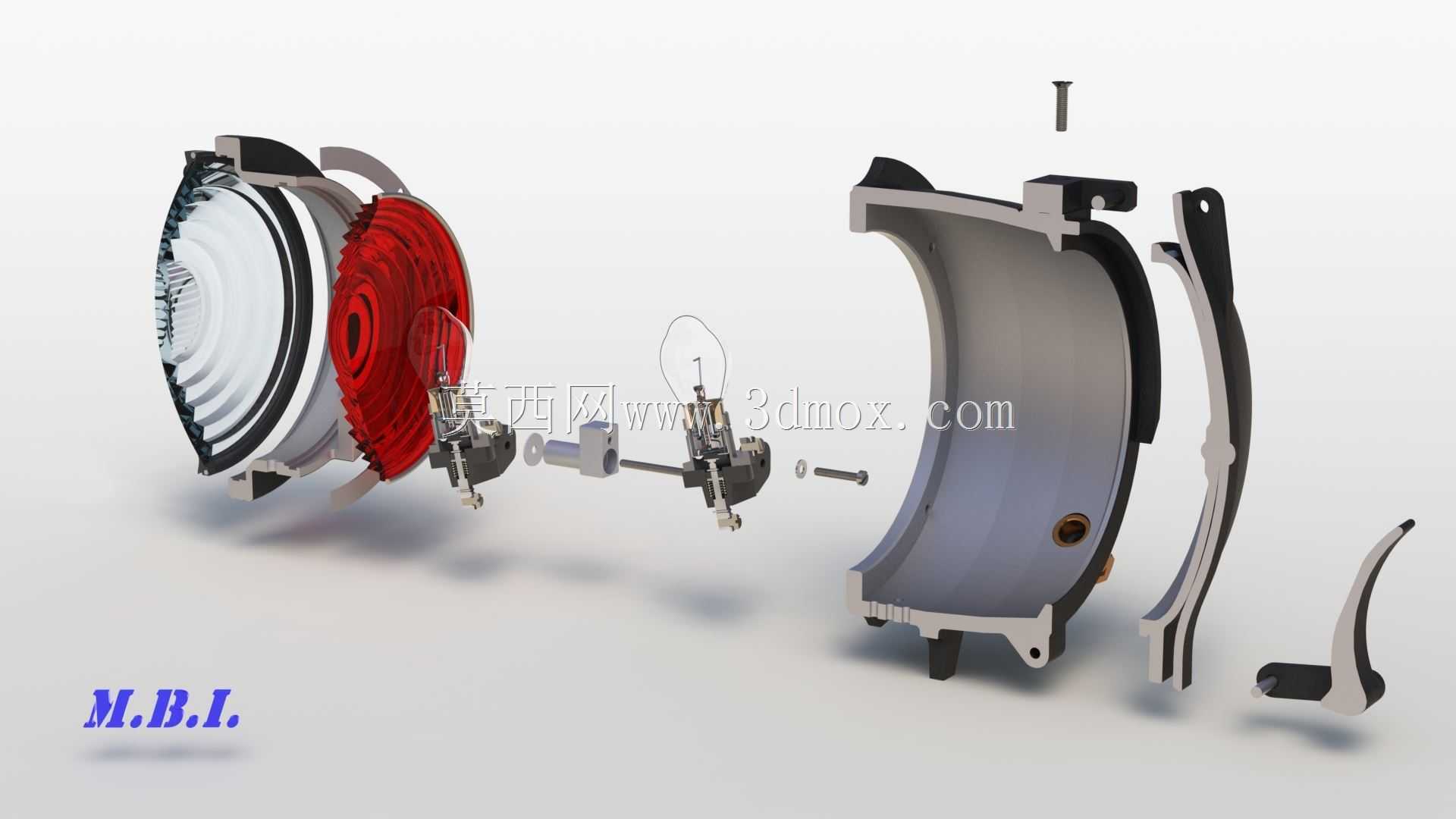

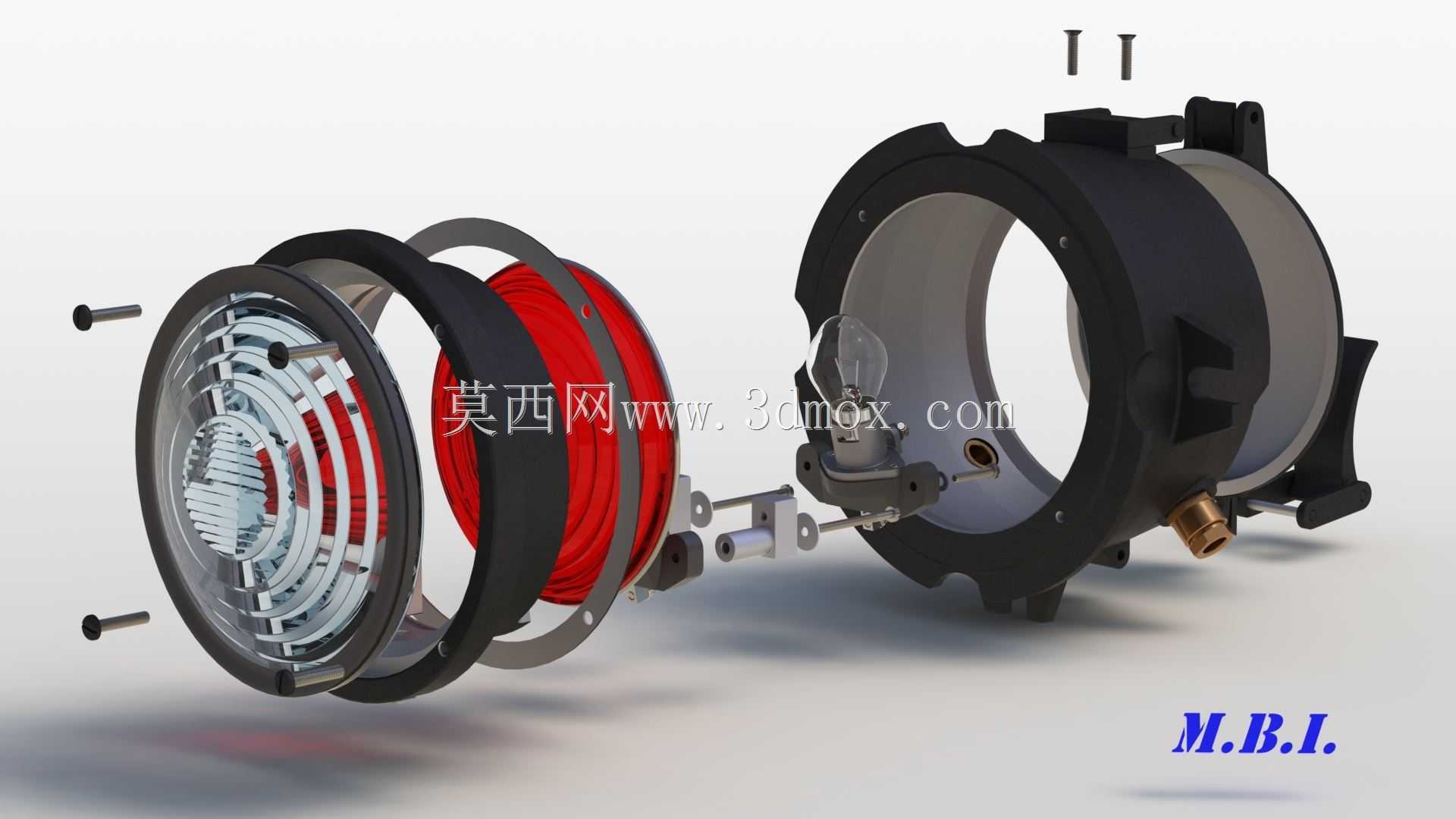

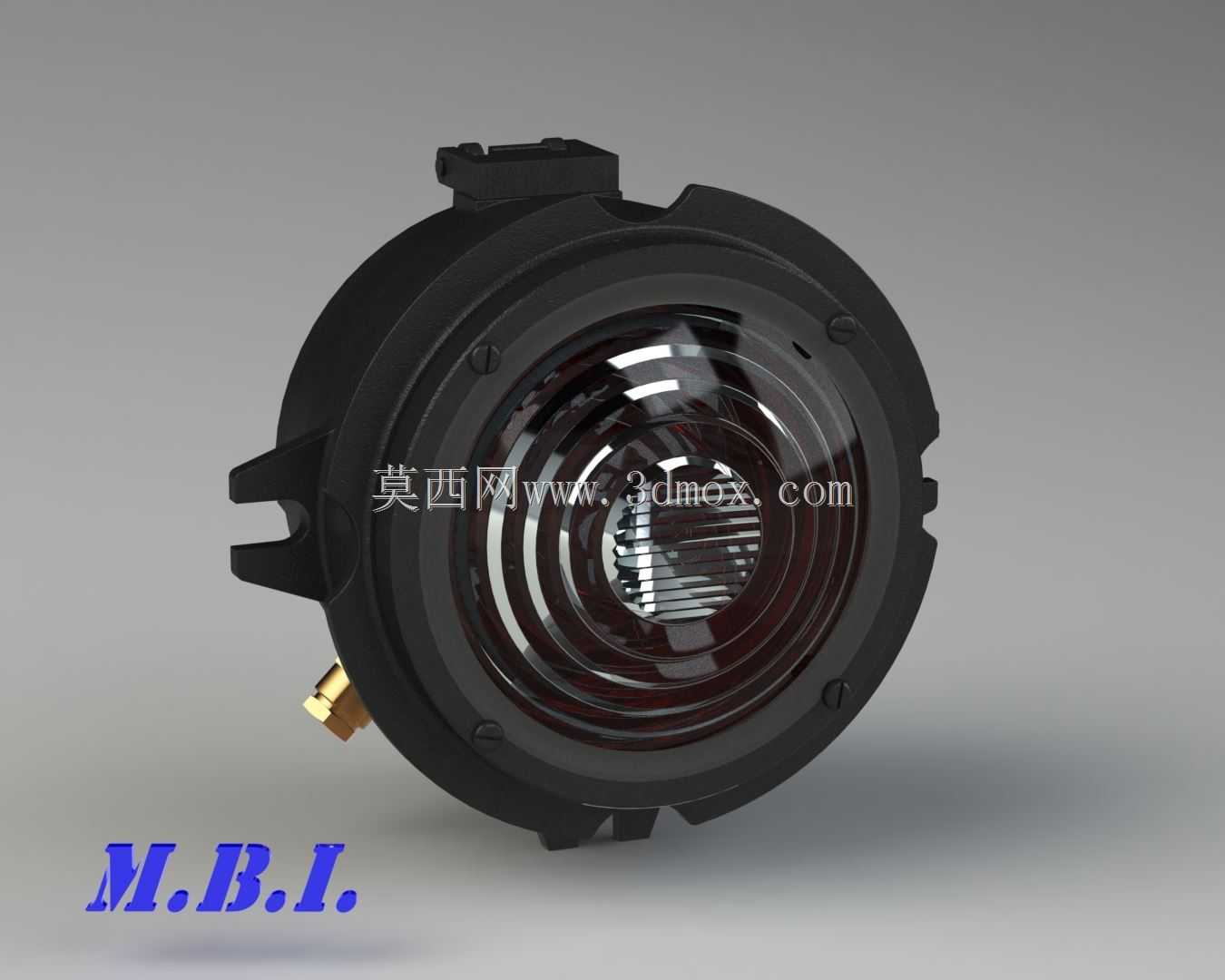

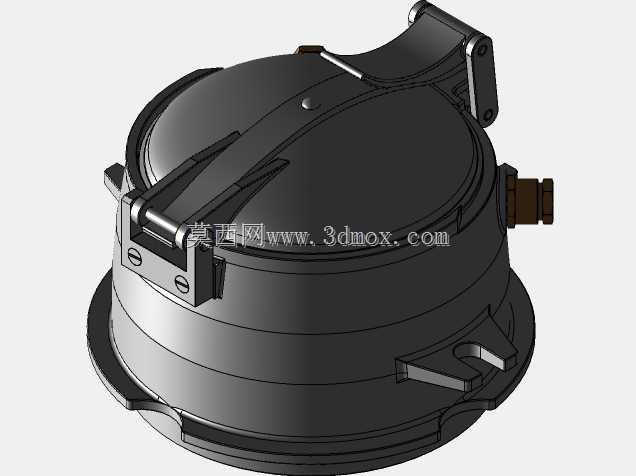

这款光信号头主要应用于铁路机车、轨道工程车辆的外部信号指示场景，承担车辆运行状态下的灯光信号传递功能，在夜间、雨雾等低能见度工况下，为线路周边作业人员、相邻车辆提供清晰的位置与运行状态标识，是轨道车辆走行部安全配套的关键外装部件。从结构设计来看，该信号头采用前后分体式装配结构，前端为带格栅式配光结构的透光罩组件，内置多层环形反光结构，能够将内部光源的光线按照预设的照射角度进行规整，避免光线过度散射导致信号辨识度下降，透光罩边缘预留了三处对称分布的螺栓安装位，可直接与后端壳体完成对位锁紧，装配时无需额外设计定位工装，依靠安装孔位的公差配合即可保证同轴度要求。中部设置了独立的线缆收纳腔，红色柔性线缆沿腔体内壁环形排布，预留了足够的弯折余量，避免车辆运行过程中振动拉扯导致线缆接头松脱，线缆腔与光源安装位之间设置了绝缘隔层，可隔绝光源工作时产生的热量传导至线缆外层，延缓线缆绝缘层的老化速度。后端壳体采用带加强筋的铸铝式结构设计，壳体外壁分布的凸起加强筋既能够提升整体结构抗冲击强度，也可在户外暴晒工况下增加散热面积，快速带走光源工作产生的积热，壳体底部预留了防水线缆接头安装位，侧面设置了可调节的安装支架接口，能够适配不同车型的安装面角度调整需求。从安装边界来看，该信号头整体为圆柱形结构，安装时需在车体安装面预留对应直径的圆形开孔，后端接线区域需预留不小于壳体半径的操作空间，方便完成线缆接线与接头锁紧作业，前端透光罩突出安装面的高度经过严格控制，不会超出车辆限界要求，避免车辆会车或经过窄道时发生刮碰。设计过程中充分考虑了户外工况的使用需求，所有拼接面均预留了密封胶条安装槽，装配后可达到IP65级别的防水防尘能力，能够应对雨天行车、高压水枪冲洗车体等场景的进水风险，内部光源采用快拆式安装结构，后期维护时无需拆解整个信号头，仅需拆下前端透光罩即可完成光源更换，大幅降低了线路运维的作业时长。
