小型带端板圆形挤压铝外壳结构设计

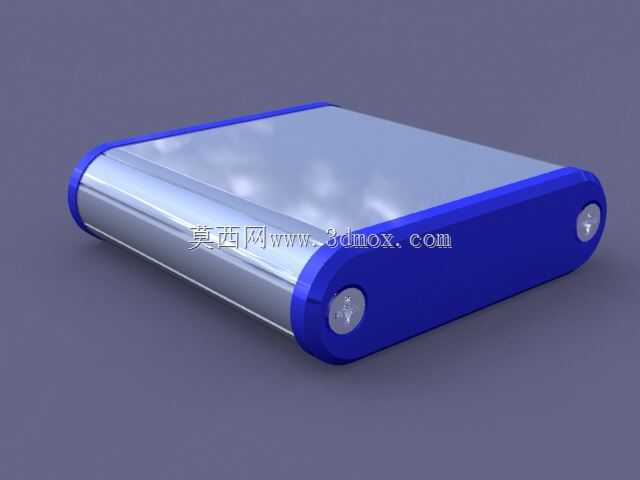

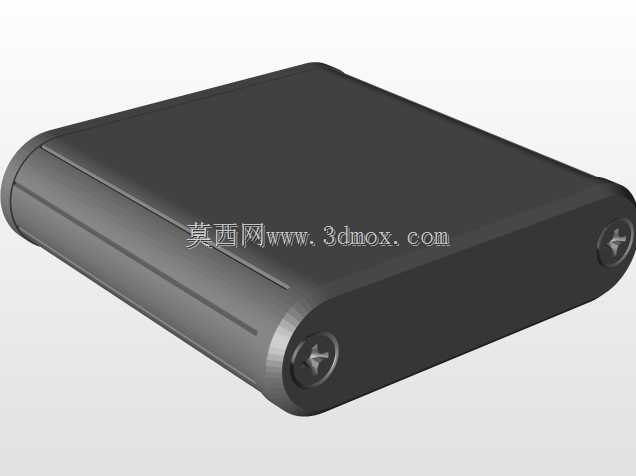

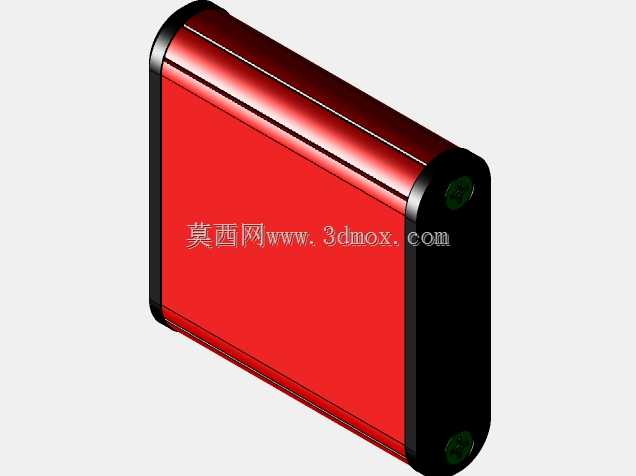

这类小型圆形挤压铝外壳，常被用在便携检测模块、小型信号采集终端、随身传感设备的外层防护结构上，日常选型时经常会碰到需要兼顾散热、安装便捷性与外观质感的场景，挤压铝的成型工艺刚好能匹配这类小批量多批次的壳体需求，不需要开复杂的注塑模具，通过型材切割搭配端板组装就能快速完成壳体交付，适配研发阶段快速打样、小批量试产的项目节奏。从结构设计逻辑来看，主体采用圆形挤压型材做主体，是因为圆形截面的铝型材挤压成型难度低，型材挤出后直线度好，后续切割下料的工序简单，不需要复杂的二次铣削外形，外圆弧面的触感也更适合手持类便携设备，不会像直角方壳那样在握持时产生硌手的触感。两端搭配的独立端板，通过侧边的固定螺丝和主体型材锁紧，端板上预留的安装位可以用来固定内部的PCB板、电池模块或者传感元件，不需要在型材主体上做过多的机加工孔位，能有效降低加工成本，同时端板和主体之间可以加装薄密封胶条，满足日常室内使用场景下的防尘需求，避免浮尘从装配缝隙进入壳体内部影响电路稳定性。外形尺寸控制在49×48×13mm的边界内，这个尺寸刚好能容纳常规的单节锂电池加小型双层PCB板，安装时不需要预留过大的设备内部空间，不管是嵌入到小型设备内部做模块防护，还是直接作为独立手持设备的外壳使用，都不会出现尺寸干涉的问题。壳体的挤压主体壁厚均匀，铝材质本身的导热性能可以把内部电路工作产生的热量快速传导到外壳表面散出，不需要额外加装散热片就能满足小功率电路的散热需求，表面可以做阳极氧化处理，既能提升外壳的耐磨性能，也能根据设备的外观需求调整不同的表面颜色，适配不同产品的外观设计风格。端板上预留的固定孔位采用沉孔设计，装配后螺丝头不会突出端板表面，既可以避免螺丝刮蹭放置面，也能让整体外观更整洁，壳体侧边的平面区域可以用来粘贴产品铭牌、功能标识，或者预留开孔安装按键、接口，不需要额外在圆弧面上做铣平加工，挤压型材时直接带出平面区域就能满足后续的装配需求。做这类壳体的三维建模时，要重点注意挤压型材的截面公差，预留好端板和型材主体的装配间隙，避免因为型材挤出的尺寸偏差导致端板无法顺利装配，同时要核算内部的有效安装空间，给电路板上的插接件、焊点预留足够的安全距离，避免装配后元件和壳体内壁产生干涉。
