堆叠式漏斗雾水收集导流装置结构

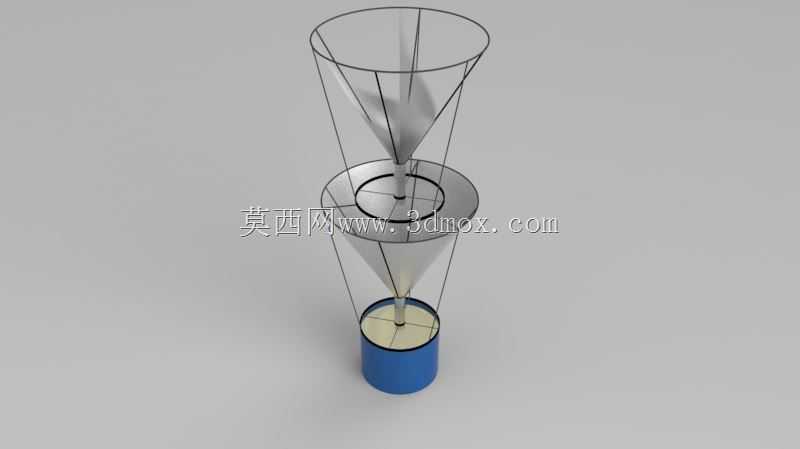

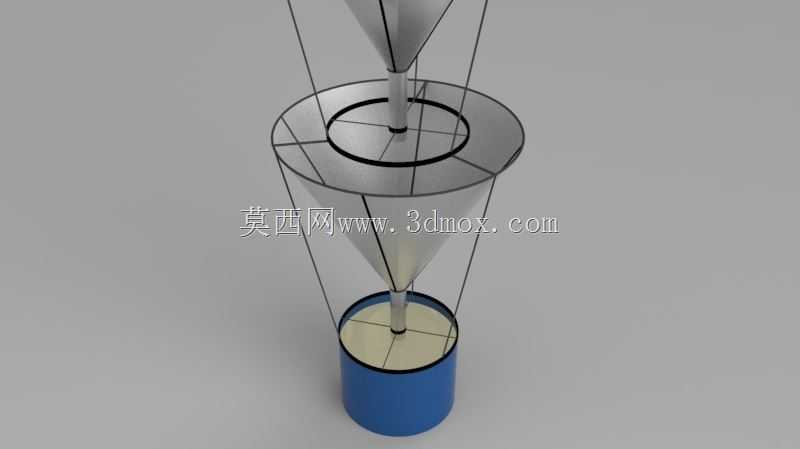

这套堆叠式导流集水结构，核心面向干旱多雾区域的无源取水场景，也可适配工业环境中雾态介质的回收导流作业，整套结构依靠重力实现介质导流，无需额外动力输入，适配无外接供电的野外布设场景。结构整体采用上下同轴堆叠的布局逻辑，最上端为大口径敞口倒锥收集段，锥面采用大倾斜角设计，能够最大化与雾态介质的接触面积，附着在锥面的液滴汇聚后沿锥壁向下滑落，避免液滴受气流影响再次飘散。上下两层倒锥结构之间设置环形稳流接盘，接盘中心开设同轴导流孔，接盘边缘设置向上的翻边结构，可承接上层锥面滑落的液滴，同时阻挡侧向气流直接冲击下层导流路径，减少气流扰动带来的液滴飞溅损耗。下层倒锥结构的锥角小于上层收集锥，能够将上层导流下来的液体进一步收束，缩小液流的下落范围，保证液体精准落入最下端的圆柱储液筒内。储液筒采用直筒圆柱结构，上端开口与下层锥尖保持同轴对齐，预留足够的安装间隙避免锥尖与筒壁发生干涉，筒壁厚度均匀，可根据布设场景的集水需求调整筒身高度，适配不同的储液容量要求。整套结构的支撑采用细杆件沿锥面外沿周向均布，杆件数量控制在三根即可满足结构稳定性要求，细杆的迎风面积极小，能够降低侧向风对整套结构的冲击，同时不会遮挡锥面的集水区域。设计过程中对各段锥面的倾斜角度做了匹配验证，上层锥面倾斜角度保证液滴能够克服表面张力沿壁面顺畅下滑，不会在锥面形成积液残留，下层收束锥的角度兼顾导流速度与液流收束精度，避免液流在下落过程中发散偏移。各连接节点采用同轴定位设计，安装时只需保证各段锥面、接盘、储液筒的中心轴线重合，即可实现顺畅导流，无需复杂的对位调整，野外布设时可快速组装完成。结构整体没有复杂的运动部件，日常维护仅需定期清理锥面附着的尘埃杂质，即可保证集水效率，适配长期无人值守的使用场景。在工业雾态介质回收场景中，可根据回收介质的特性调整锥面的表面处理工艺，提升介质在锥面的附着汇聚效率，接盘结构也可根据需求增设导流支管，实现多路径的介质分流收集。
