螺栓式DO-203AA封装二极管结构设计

这款螺栓安装型半导体器件，主要面向中小功率整流、续流、单向导电隔离类电路场景，常见于工业控制电源板、车载低压配电模块、老式线性电源整流回路、大功率设备驱动板的辅助电路中，相比直插轴向封装的同规格二极管，螺栓结构的散热路径更短，能通过安装面直接将结面热量传导至设备金属壳体或者外置散热片上，不需要额外打胶固定或者加装绝缘固定座，安装工序更简洁。

设计阶段首先确定了核心的安装边界：螺杆采用标准公制细牙螺纹，适配行业通用的安装开孔尺寸，不需要额外定制攻丝，六角法兰面的对边尺寸匹配常规套筒扳手操作空间，安装时可以直接用标准工具锁紧，法兰面自带的定位台阶能保证器件安装后与安装面垂直，不会出现倾斜导致的引脚受力、散热贴合不严的问题。顶部的接线端子采用焊片式结构，适配常规冷压端子或者直接导线焊接，接线端的开孔尺寸匹配标准M3螺丝紧固需求，不需要额外加工接线端头。

器件的外形轮廓充分考虑了高密度安装场景的空间限制，主体金属外壳的直径控制在合理范围，相邻器件安装间距可以压缩到常规直插器件的70%左右，适合在空间紧凑的电源模块内排布。外壳与内部芯片的填充采用高导热密封材料，既保证内部半导体芯片与金属外壳的热传导效率，也能隔绝外界潮气、粉尘侵入，满足工业场景下的长期使用可靠性要求。

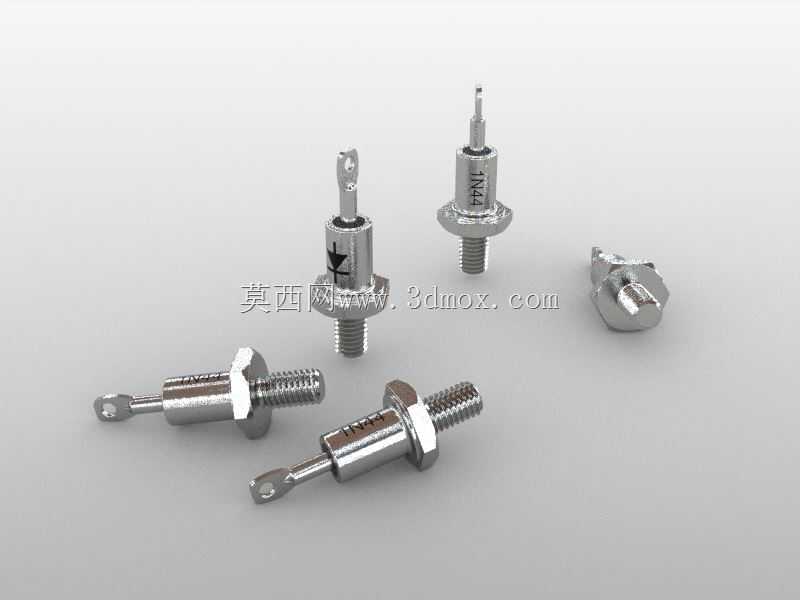

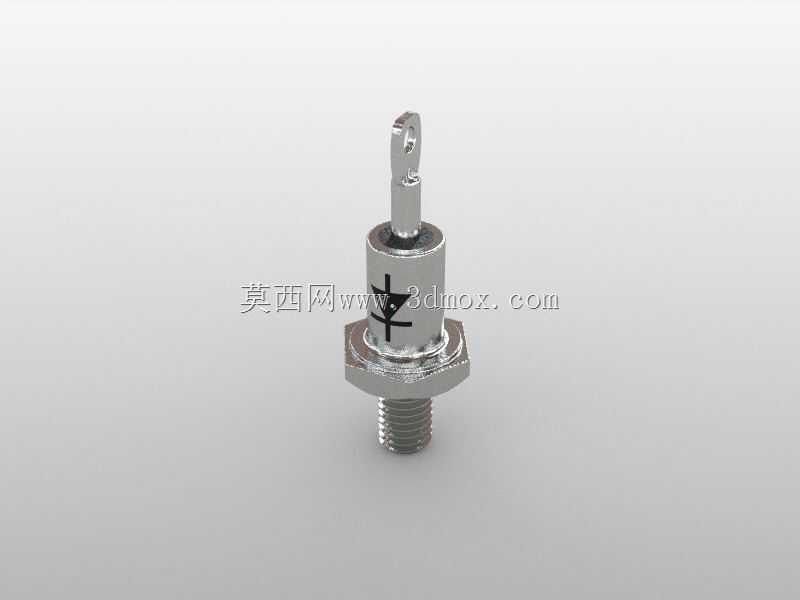

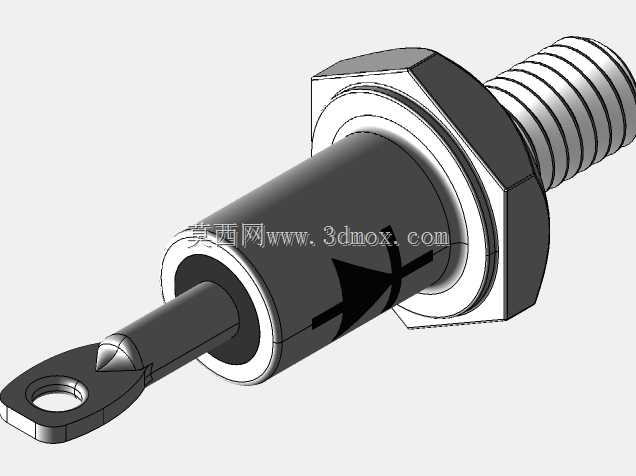

建模过程中还原了器件的所有装配细节：螺杆与主体外壳的同轴度公差、接线片与主体的铆接结构、外壳表面的标识刻印区域、不同视角下的金属表面质感都做了对应还原，结构设计人员在做整机布局时，可以直接调用该模型做干涉检查，不需要额外测绘实物尺寸，也能提前模拟安装时的扳手操作空间，避免后期装配时出现工具无法操作、器件与周边结构件干涉的问题。引脚的长度和弯折角度也按照实物实际尺寸还原，做PCB Layout时可以直接匹配焊盘位置，提前预估引脚的应力释放空间，避免安装后引脚长期受力导致的断裂隐患。

这类螺栓封装的二极管相比贴片封装器件，抗冲击振动能力更强，在车载、工程机械这类振动工况较多的场景下，不会出现贴片器件常见的焊盘脱落、焊点开裂问题，同时金属外壳本身具备一定的电磁屏蔽能力，能减少器件开关过程中对外的电磁辐射，也能抵御外界电磁干扰对器件工作状态的影响。设计时还考虑了不同极性的标识区分，外壳表面的极性标识位置醒目，安装时不容易出现极性接反的问题，降低生产装配的出错概率。
