手动杠杆式重型橙子榨汁设备结构

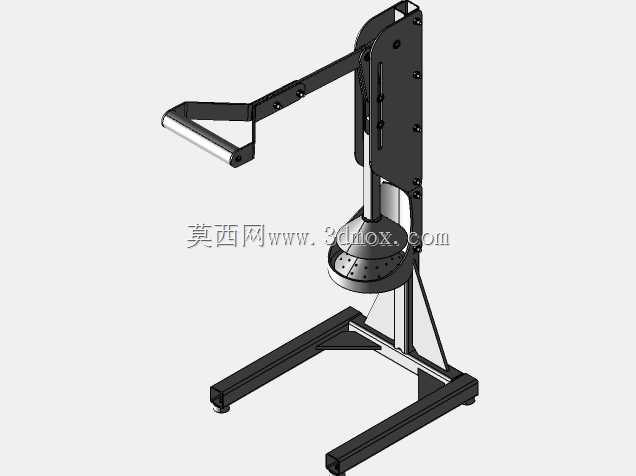

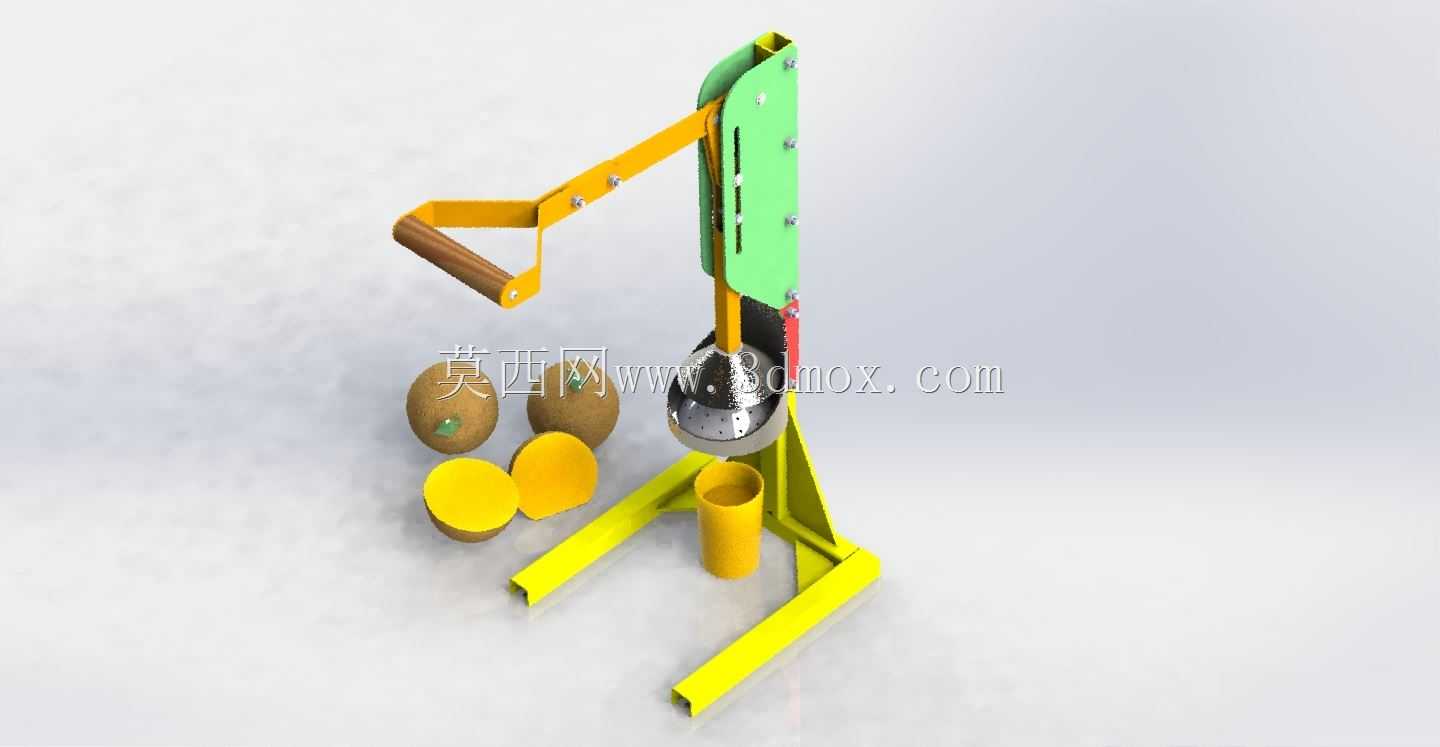

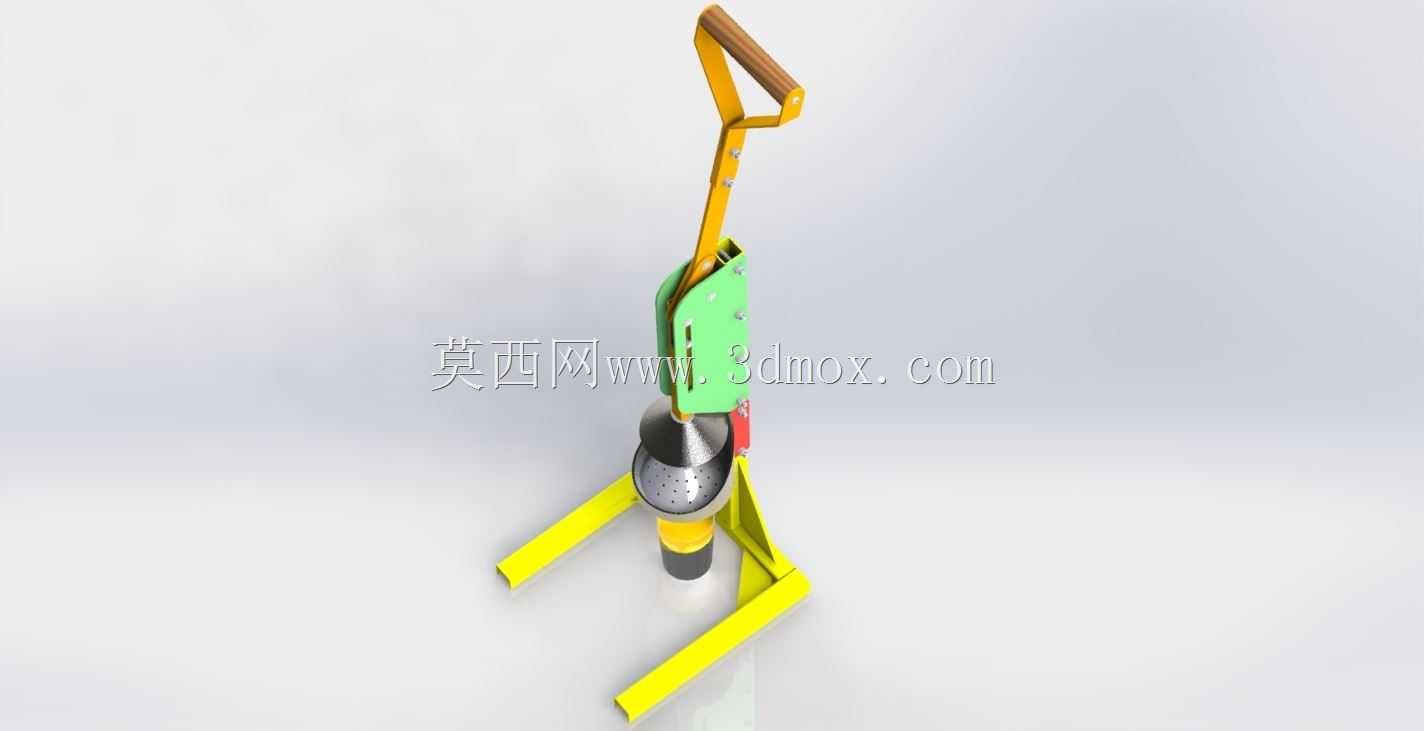

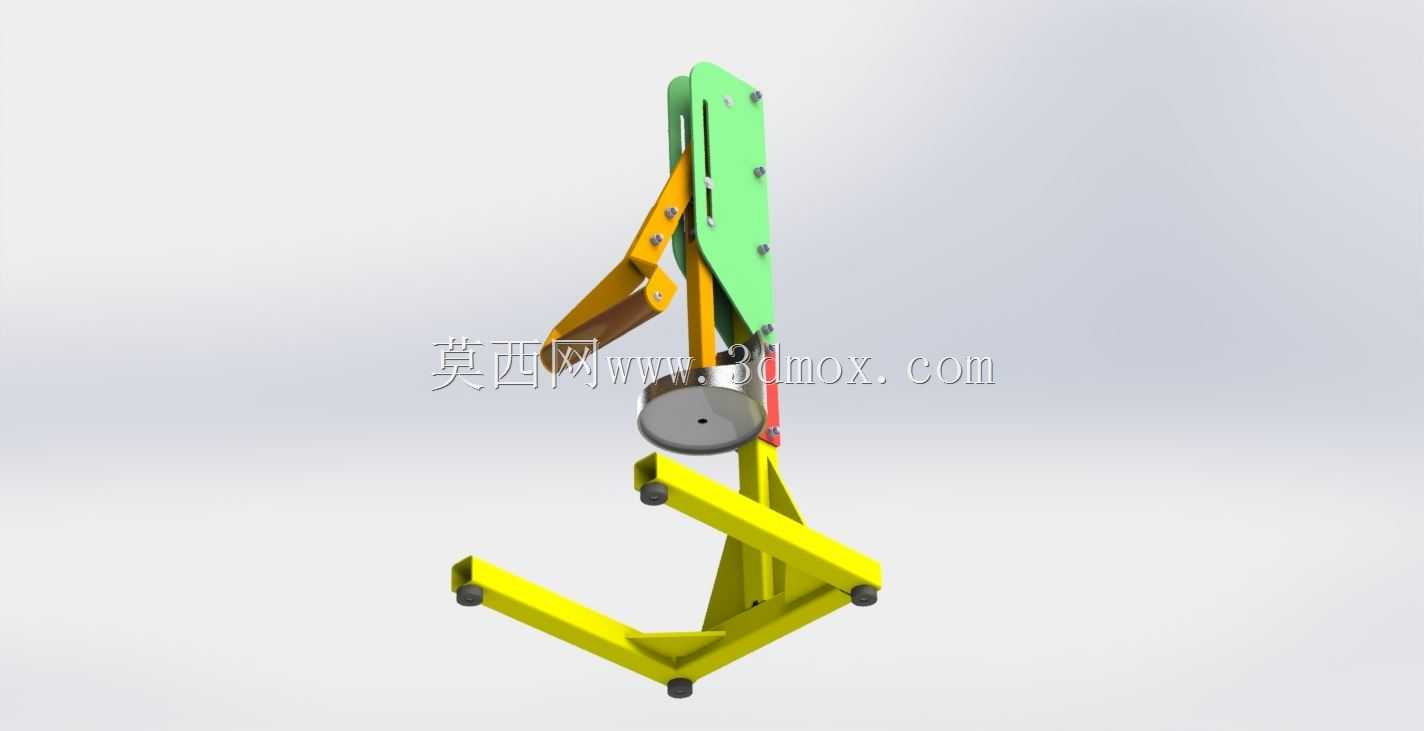

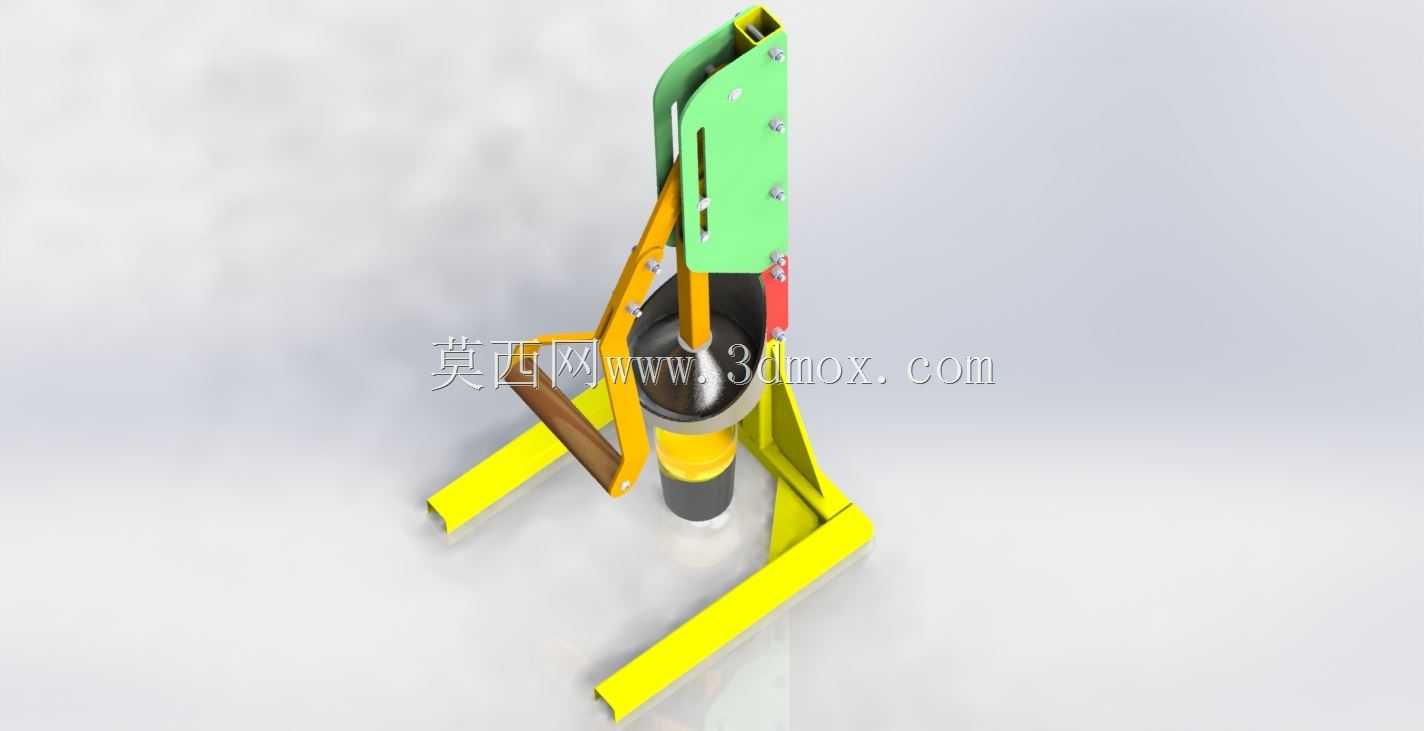

这款手动杠杆式压榨设备，核心面向鲜果零售门店、自助餐饮区、小型饮品作坊这类需要现场处理鲜橙的场景，相比电动榨汁设备，它无需外接电源，不存在电路密封失效带来的清洁隐患，整体结构没有复杂的传动组件，日常维护仅需擦拭接触食材的部件即可，非常适合高频次、小批量的鲜榨橙汁制作需求。从功能实现逻辑来看，设备采用长臂杠杆增力结构，操作人员下压带木质握套的操作手柄时，力通过铰接的黄色支撑臂传递到下部的不锈钢压榨头，配合下方的锥形盛接杯，能够将对半切开的橙子果肉中的汁液充分挤出，压榨过程中果皮的纤维不会被过度破碎，能减少橙汁中的苦涩味析出，压榨完成后的果皮可以直接从压榨头位置取下丢弃，残留的果汁顺着导流结构流入下方的接汁容器，不会出现汁液四处飞溅的问题。设计阶段首先考虑的是食材接触区域的材质适配，所有与橙汁、果皮接触的部件都采用食品级不锈钢材质，避免酸性果汁长期接触产生锈蚀，支撑框架采用三角稳定结构，底部的两个延伸支脚直接放置在操作台面上即可使用，不需要额外打孔固定，整体占用的台面宽度不超过400毫米，纵深尺寸控制在300毫米以内，高度方向在操作手柄抬起时的最大高度约650毫米，常规的商用操作台面上方的置物空间完全可以容纳，不会和上方的置物架产生干涉。结构上的铰接点都采用了耐磨衬套设计，长期反复按压操作也不会出现铰接间隙过大导致的压榨头偏移问题，绿色的立式护板将内部的传动连接部位完全遮挡，既可以避免操作过程中操作人员的手部误入夹点，也能防止果汁溅入铰接缝隙造成清洁死角，接汁位置的杯座采用限位设计，常规口径的一次性接汁杯或者陶瓷杯都可以稳定放置，压榨过程中不会因为受力出现杯体倾倒的问题。和常见的小型家用手动榨汁器不同，这款设备的杠杆力臂经过优化，操作人员只需要施加很小的下压力就能获得足够的压榨力，即使是连续处理数十个橙子，操作人员的手臂也不会产生明显的酸胀感，设备整体没有易损的电子元件，除了定期清洁之外不需要额外的保养，在无供电的户外市集、移动餐车场景下也可以正常使用，压榨头的弧度经过多轮调整，能够适配不同大小的鲜橙，不管是直径偏小的冰糖橙还是直径偏大的脐橙，都可以稳定放置在压榨工位上，不会出现果子滑动导致的压榨力偏移问题。
