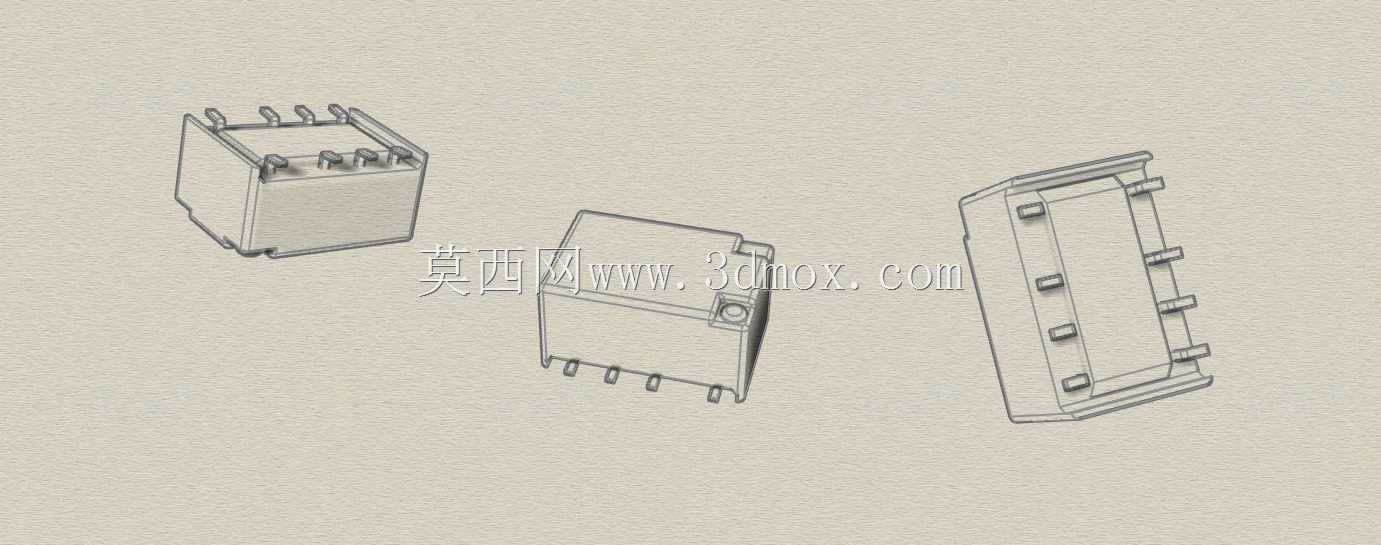

SMD贴片式GQ系列继电器三维结构

做工控板卡、消费电子主板结构设计的工程师，大概率都碰到过直插继电器占用板卡空间过大、波峰焊工序易出现引脚虚焊偏移的问题，这款贴片式继电器的三维结构，就是针对这类痛点做的结构还原，能直接嵌入到PCB布局的装配校验环节里。从实际应用场景来看，这类SMD封装的继电器，多用于高密度布局的工控IO板、车载控制模块、智能家居主控板这类对板上空间利用率要求极高的场景，不需要在PCB上开引脚过孔，配合回流焊工艺就能完成整板焊接，能大幅缩减板卡生产的工序复杂度，也避免了过孔带来的板卡背面布线空间浪费。

从功能特性上看，这款GQ系列贴片继电器保留了常规电磁继电器的核心触点结构，线圈与触点组的排布做了紧凑化处理，外壳采用耐高温的工程塑料材质，能承受回流焊阶段的瞬时高温，不会出现壳体变形、内部触点移位的问题。引脚采用翼型贴片焊盘设计，焊盘的宽度与伸出长度都匹配常规SMT工艺的钢网开孔标准，焊接时的锡量爬升均匀，不会出现立碑、虚焊的工艺缺陷。

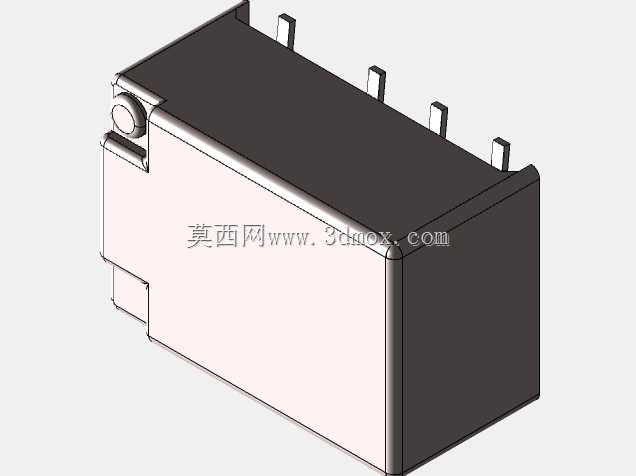

做这个三维结构的设计还原时，首先要卡准的就是安装边界尺寸：本体的长宽高公差控制在±0.1mm以内，引脚的共面度误差不超过0.05mm，这是SMT贴装能顺利进行的核心要求——如果引脚共面度超差，贴片机吸嘴拾取器件放到PCB焊盘上时，会出现部分引脚悬空，过回流焊后就会形成虚焊。建模时特意还原了壳体侧面的定位凸点，这个结构是配合贴片机的视觉定位系统做的，贴装时相机通过识别凸点位置，就能精准校正器件的拾取角度，避免贴装偏移。另外壳体上的散热凹槽也做了细节还原，这个结构不是装饰用的，继电器线圈长时间通电发热时，凹槽能增加壳体与空气的接触面积，提升散热效率，避免线圈温升过高导致绝缘性能下降。

在结构选型校验时，这个三维模型可以直接导入到PCB设计软件的3D视图里，检查继电器和周边贴片电容、芯片的高度干涉问题，很多新手工程师做布局时只看器件的2D封装尺寸，忽略了高度差，最后组装外壳时才发现继电器顶到外壳内壁，再改版就会拖慢项目进度。另外模型也还原了内部触点的大致排布位置，做安规间距校验时，可以参考内部带电体的位置，预留足够的爬电距离，满足工控产品的安规认证要求。不同于直插继电器需要手工补焊或者波峰焊固定，贴片继电器的整个装配过程可以完全由SMT产线自动化完成，适合大批量的板卡生产，能有效降低人工装配的成本，也减少了人工操作带来的装配误差。
