多触点电磁式继电器结构设计展示

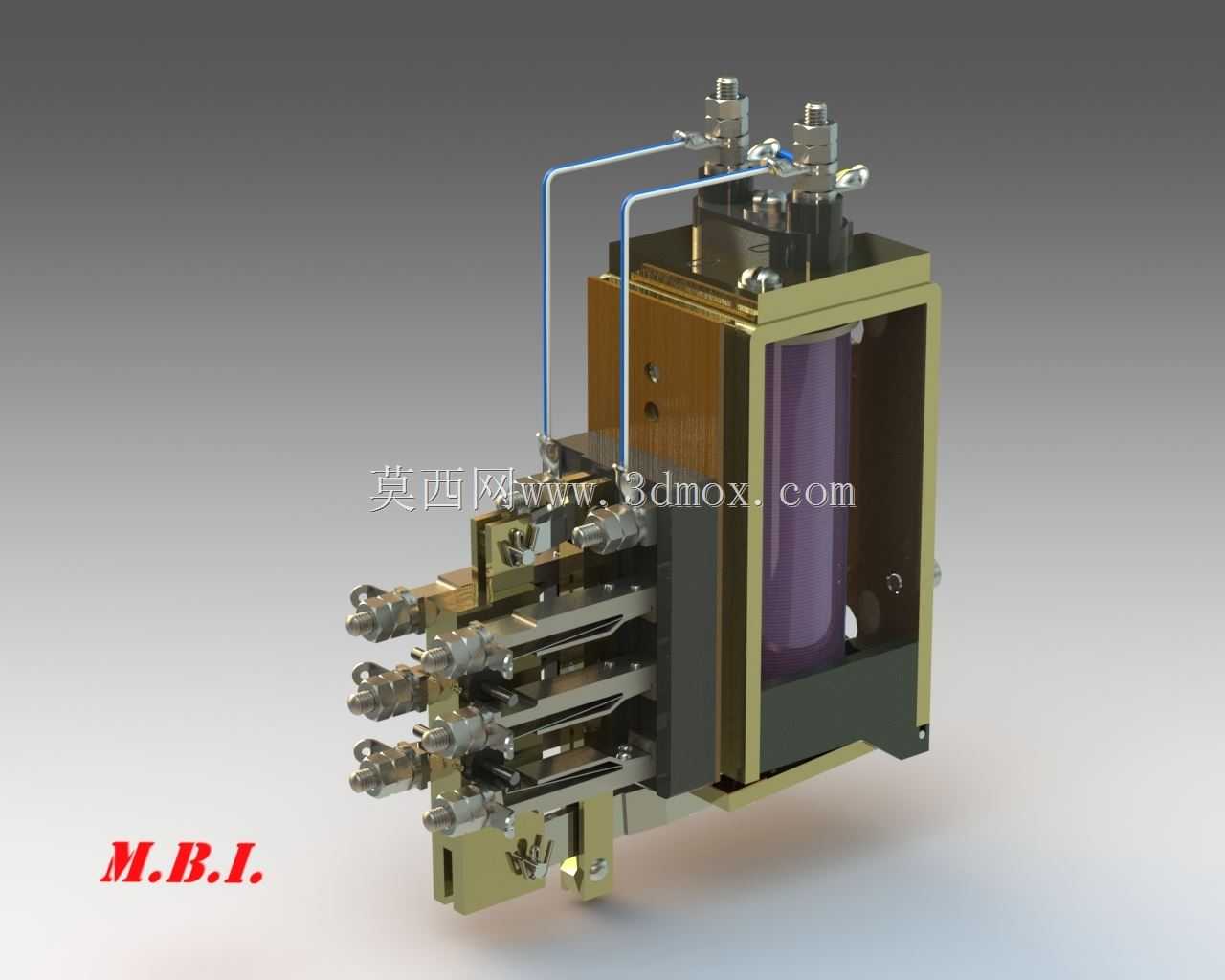

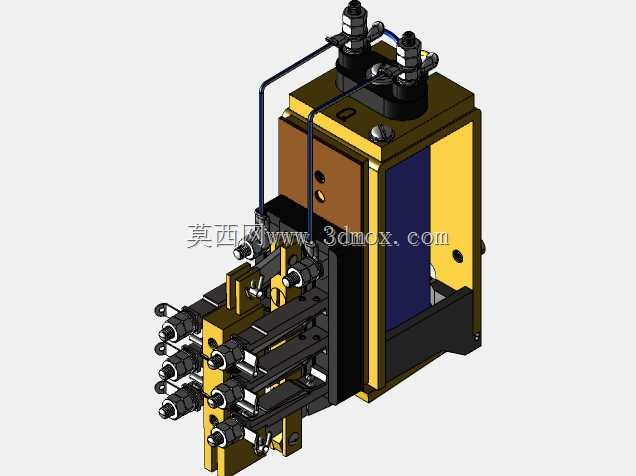

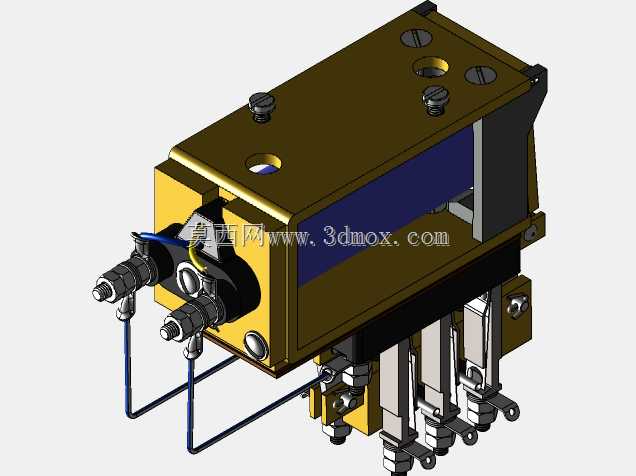

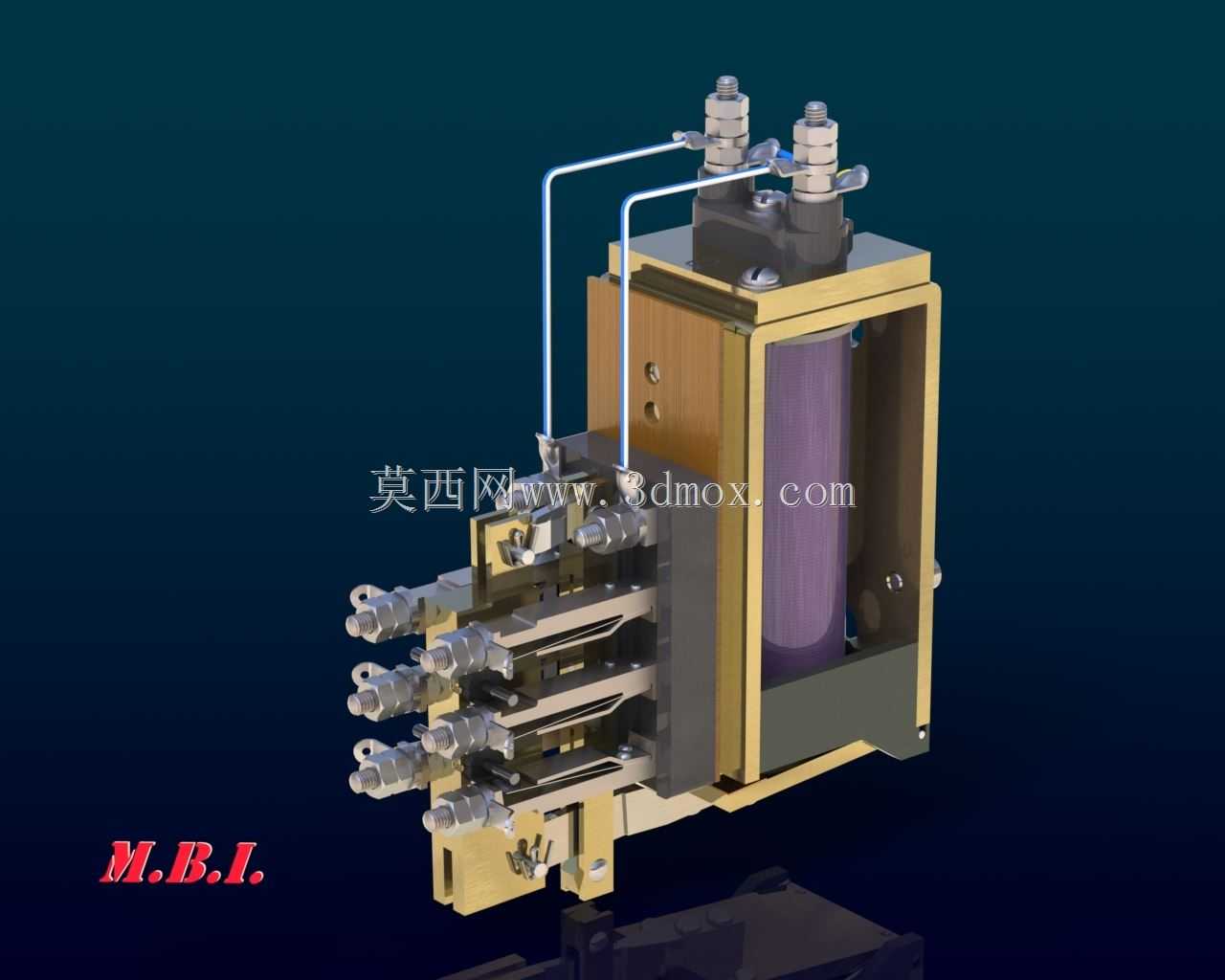

这款多触点电磁继电器的结构设计，核心围绕低压工控场景的多回路通断需求展开，日常多用于机床控制回路、自动化产线信号联锁、配电屏二次回路这类需要同时切换多路控制信号的场景，相比单触点继电器，能在同一触发信号下同步完成4组独立回路的通断动作，减少柜内元件排布数量，简化二次接线的复杂程度。从结构设计逻辑来看，整体采用框架式开放式布局，电磁驱动部分布置在壳体内部靠后位置，紫铜色的线圈骨架搭配高导磁铁芯，能在额定电压输入下产生足够吸合力，克服触点弹簧的反力完成动作；前端分层排布的触点组件采用银合金触点材质，每一组触点都配备独立的静触点接线端与动触点弹片，弹片采用高弹性铜合金冲压成型，保证长期动作下的接触压力稳定，避免接触电阻过大引发的触点烧蚀问题。顶部预留的两组接线端子为线圈供电端，采用螺栓压接结构，适配多股软线与单股硬线的压接需求，接线时不需要额外加工线鼻子就能完成可靠连接，适合现场施工的快速接线作业。安装边界方面，底部预留了两个带安装孔的固定支脚，支脚与主体框架采用一体化折弯结构，安装孔位间距适配常规电气安装梁的开孔尺寸，不需要额外制作安装转接板就能直接固定在柜内安装轨或安装板上；整体外形宽度控制在较小尺寸，横向占用柜内空间少，多台并排布置时不会出现接线端干涉的问题。设计过程中特意将触点部分做了外露式的分层排布，一方面是方便日常运维时直观观察触点的烧蚀情况，不需要拆解外壳就能判断触点磨损程度，另一方面分层结构能拉大不同回路触点之间的电气间隙，满足低压电器的爬电距离要求，避免不同回路之间出现飞弧短路问题。线圈部分外侧设置了绝缘挡板，将电磁驱动部分与前端触点组件做了物理隔离，防止线圈长期工作产生的热量直接传导到触点弹片上，避免弹片受热退火导致弹性下降，延长元件的整体使用寿命。侧面的框架采用金属板材折弯成型，兼顾结构强度与散热需求，线圈工作时产生的热量能通过金属框架快速散出，避免密闭壳体内的热量累积导致线圈绝缘老化加速。
