坐标作业用液压驱动爪形夹持执行机构

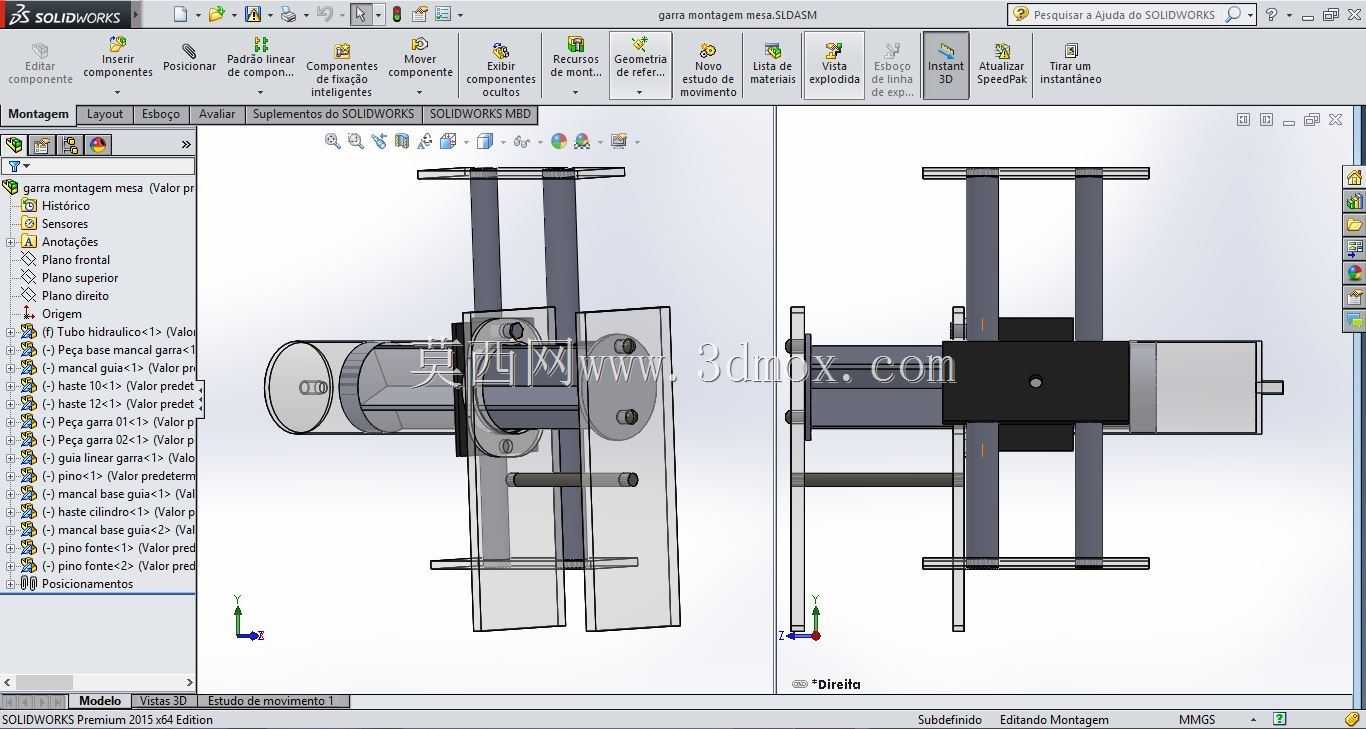

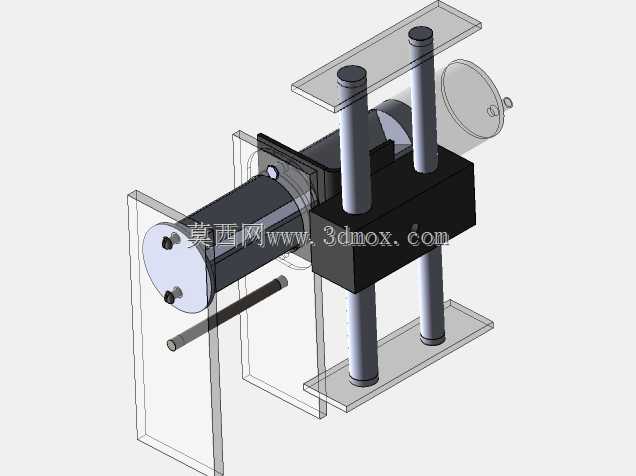

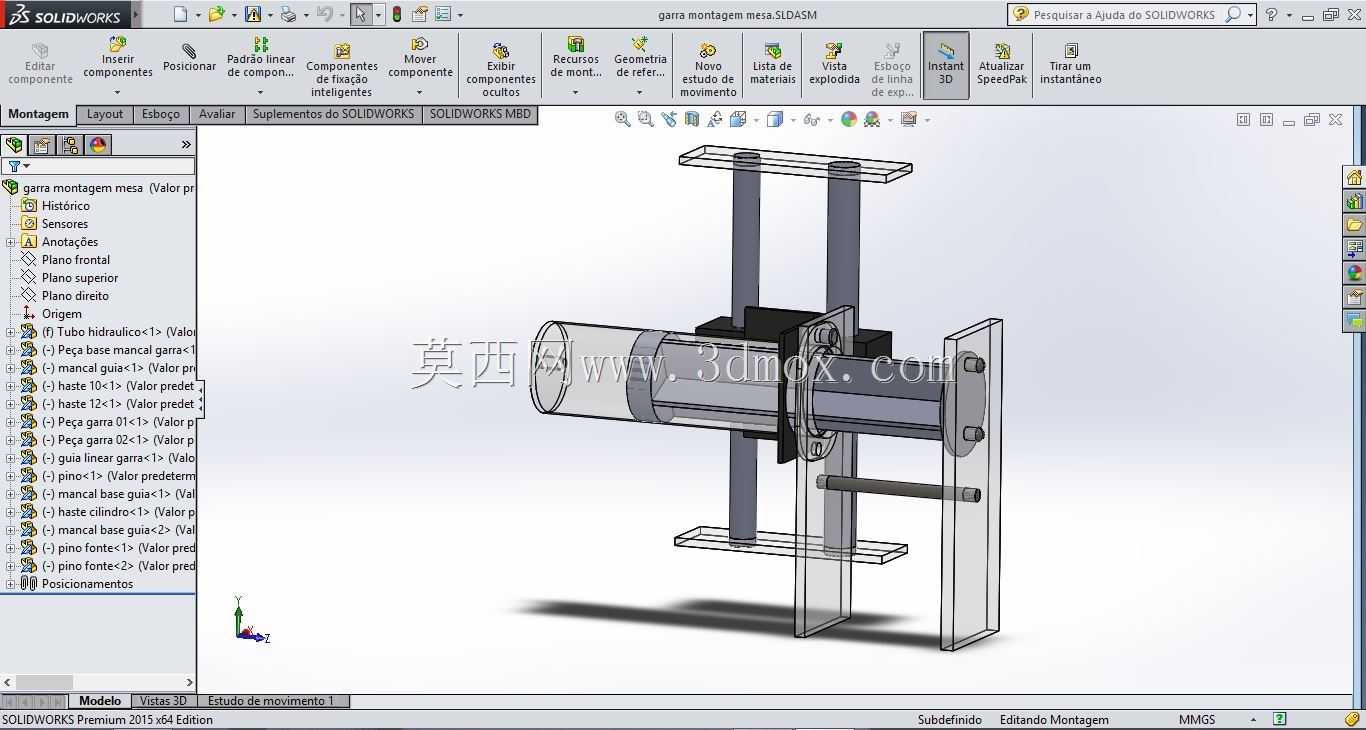

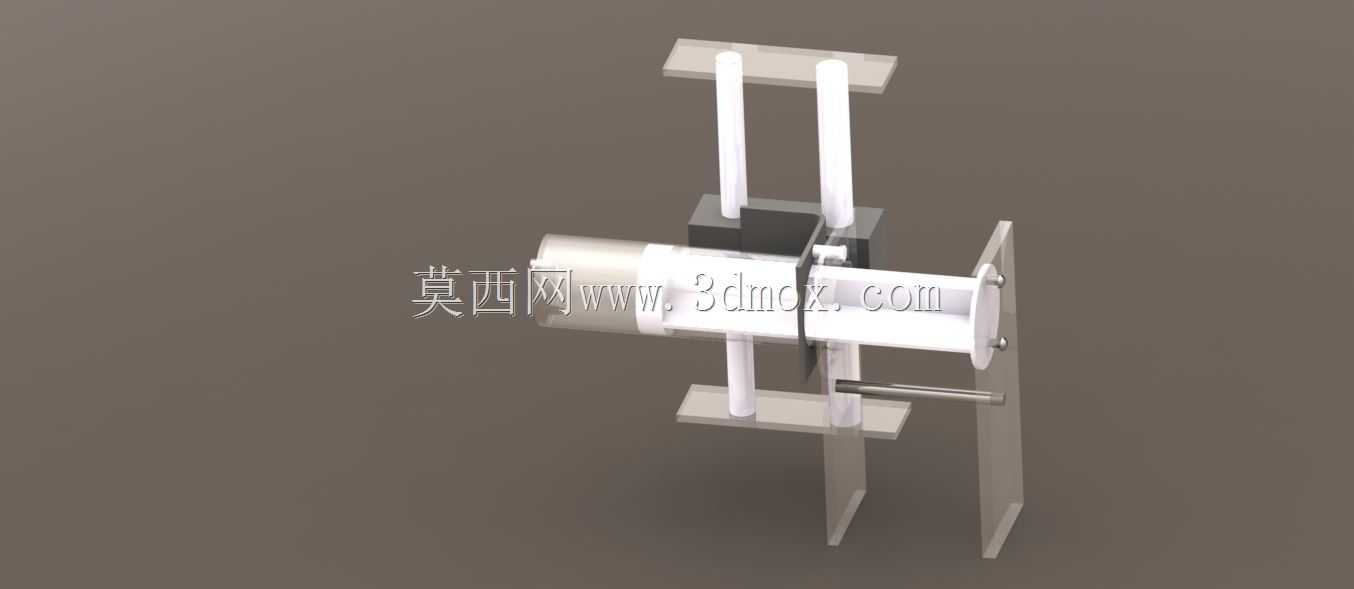

这款爪形夹持执行机构，是为坐标式作业工位开发的手动液压驱动末端执行部件，适配多类台式坐标作业设备的末端装夹需求，常见于小批量零件加工工位的工件转运、工序间夹持转移，以及教学演示场景下的液压传动原理展示作业。整套机构采用对称式框架布局，主体承载结构为立式双导柱搭配横向安装基板，安装基板预留标准孔位，可直接固定在坐标滑台的末端法兰上，安装边界控制紧凑，不会占用过多滑台的有效行程空间，适配多数中小型坐标设备的Z轴安装尺寸要求。驱动核心采用单作用液压缸作为动力输出源，液压缸横向布置在机构中部，缸体通过抱箍结构固定在导柱滑动座上，活塞杆直接与爪部的联动摆臂连接，省去了中间传动连杆的冗余结构，动力传递路径短，夹持力输出直接，手动操作液压控制阀即可实现爪部的开合动作，操作逻辑简单，无需复杂的电控系统配合即可独立完成夹持作业。爪部采用平行开合的夹指结构，夹指安装面预留可更换接口，可根据待夹持工件的外形更换对应形状的夹头，适配圆柱类、方块类等不同外形工件的夹持需求，夹指开合行程覆盖常规小型零件的夹持尺寸范围，夹持力可通过液压回路的压力调节旋钮进行调整，避免夹持力过大损伤工件表面，或是夹持力不足导致工件脱落。设计过程中优先考虑了机构的拆装维护便利性，所有连接部位均采用标准紧固件，导柱与滑动座之间设置自润滑衬套，长期往复运行无需频繁加注润滑脂，降低日常维护工作量。整体结构没有冗余的装饰性部件，所有结构件均承担对应的承载或传动功能，液压缸的进出油口采用标准液压管接头，可直接对接常规手动液压泵站的油路，无需额外定制转接接头，在小型装配工位、工件检测上下料工位都能快速部署使用，也可作为液压传动教学的实操演示模型，帮助学习者直观理解液压驱动执行机构的动作逻辑与结构组成。
