立式6kW400V工业热交换装置结构设计

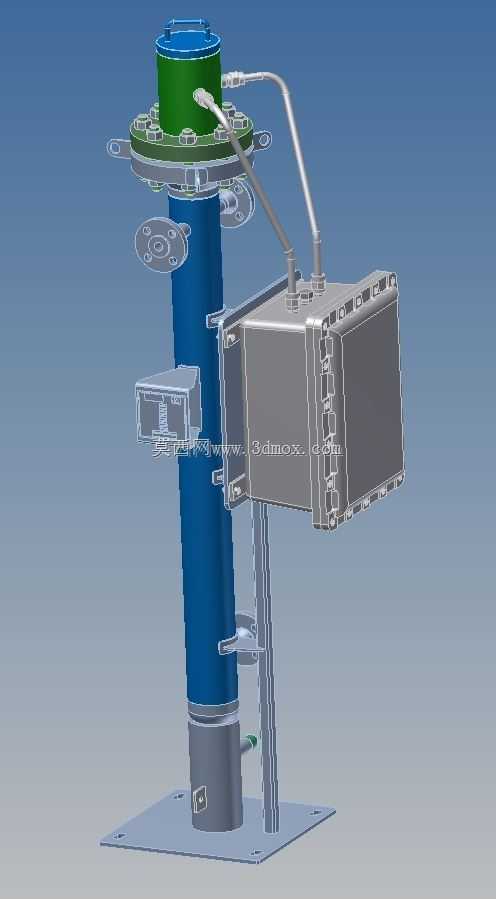

在工业流体温控、小型工艺回路换热场景中，这类立式换热装置常被集成在分布式温控单元、小型工艺介质冷却/加热回路里，适配空间竖向排布紧凑的安装场景，相比卧式同功率换热设备，能大幅缩减水平方向占地投影，适合撬装式集成设备、车间边角竖向空间的设备布设。设备核心功能是实现两种介质间的热量传递，针对6kW换热功率、400V供电工况设计，顶部的端盖结构集成了介质进出接口与接线腔体，外接的金属管路走工艺换热介质，侧置的方形箱体为电气控制与接线防护单元，所有外接走线均采用金属护管弯折布设，避免现场布线时线缆受外力拉扯、介质飞溅侵蚀。从设计思路来看，整体采用立柱式承载结构，底部方形安装底板预留了四个安装固定孔，安装时可通过膨胀螺栓或配套紧固件直接固定在设备机架或混凝土地基上，安装边界需预留侧方接线箱的开门操作空间、顶部管路的拆装操作余量，竖向立柱作为主承载结构，既作为换热芯体的外壳容纳流道，同时承担侧置电控箱、外接管路的支撑载荷，省去了额外的支撑支架，减少整体零件数量。立柱下部设置了介质排污与排空接口，方便设备维护时排净内部残留介质，法兰连接的顶部端盖可在检修时快速拆卸，无需整体拆解设备即可完成内部换热芯的检查与清理。侧置电控箱采用密封式箱体结构，箱体边缘做了密封压边设计，适配工业车间多粉尘、少量介质飞溅的使用环境，箱体与立柱之间通过L型金属支架连接，支架上预留了调节长孔，可根据现场布线需求微调电控箱的安装高度与角度。设备的外接管路采用硬管弯折成型，管路走向避开了操作维护的常用操作区域，不会在日常巡检、接线操作时形成磕碰阻碍，管路与端盖、电控箱的连接位置均做了密封处理，避免介质渗漏。这类换热设备在实际选型适配时，需核对安装面的水平度，保证立式安装的垂直度偏差在允许范围内，避免内部介质流道出现偏流影响换热效率，同时外接管路的布设需预留热胀冷缩的变形余量，避免设备运行时温度变化带来的管路应力拉扯接口。整体结构没有冗余的装饰性设计，所有外部结构均服务于功能实现与安装维护需求，零件的加工工艺适配常规钣金、机加工流程，没有特殊的异形难加工结构，适合批量生产与现场快速装配。
