带气动翻板结构的输送机缺陷剔除舱口

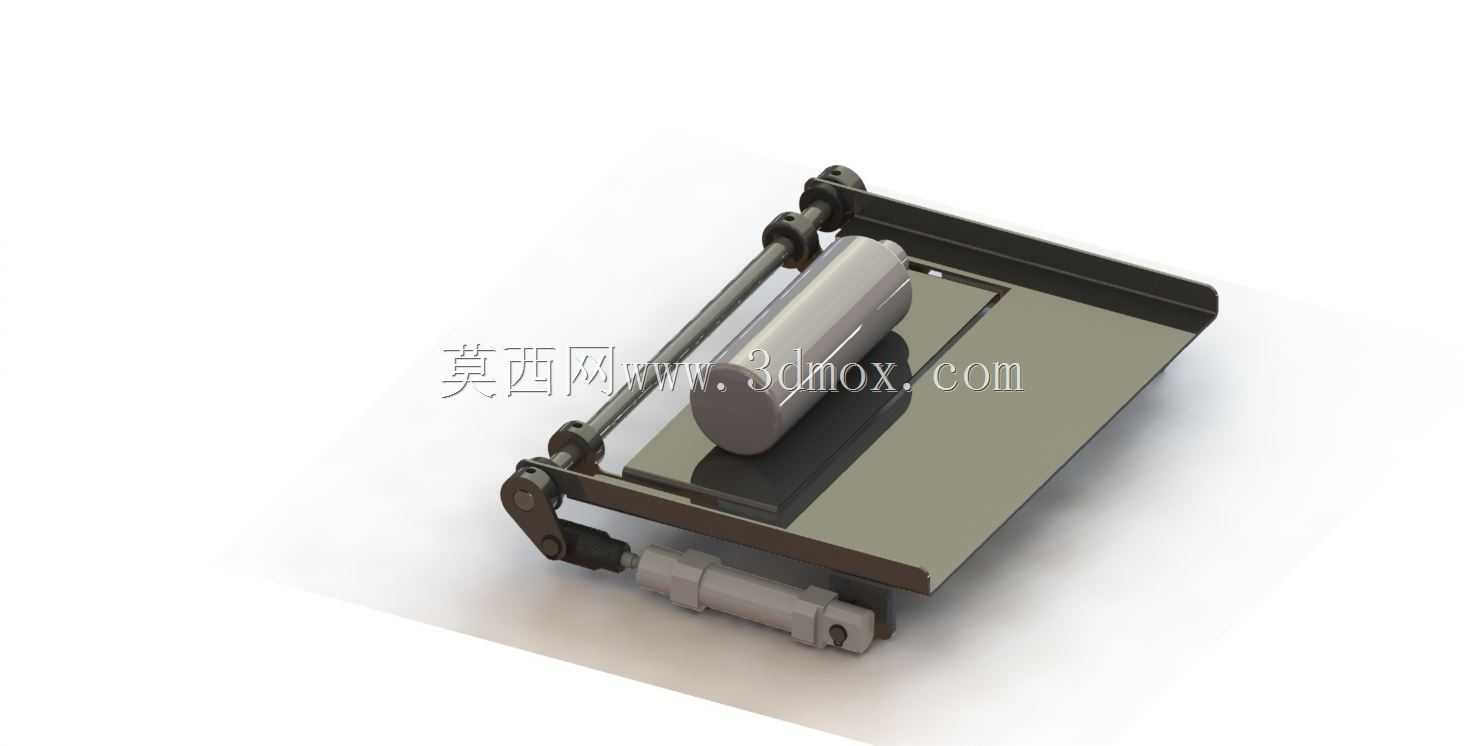

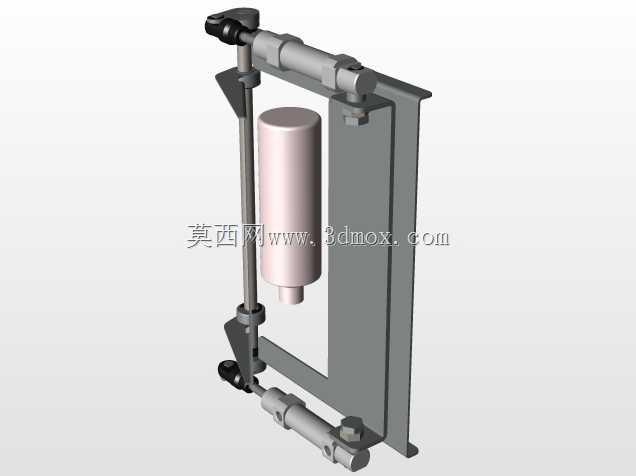

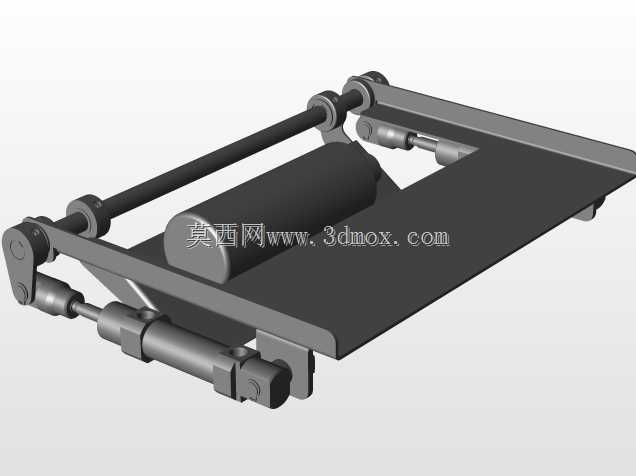

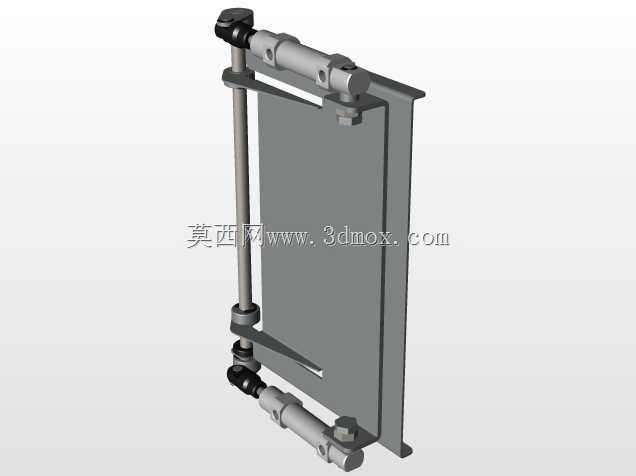

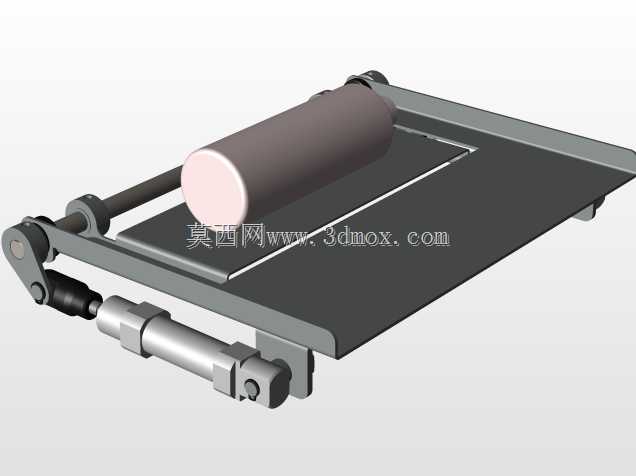

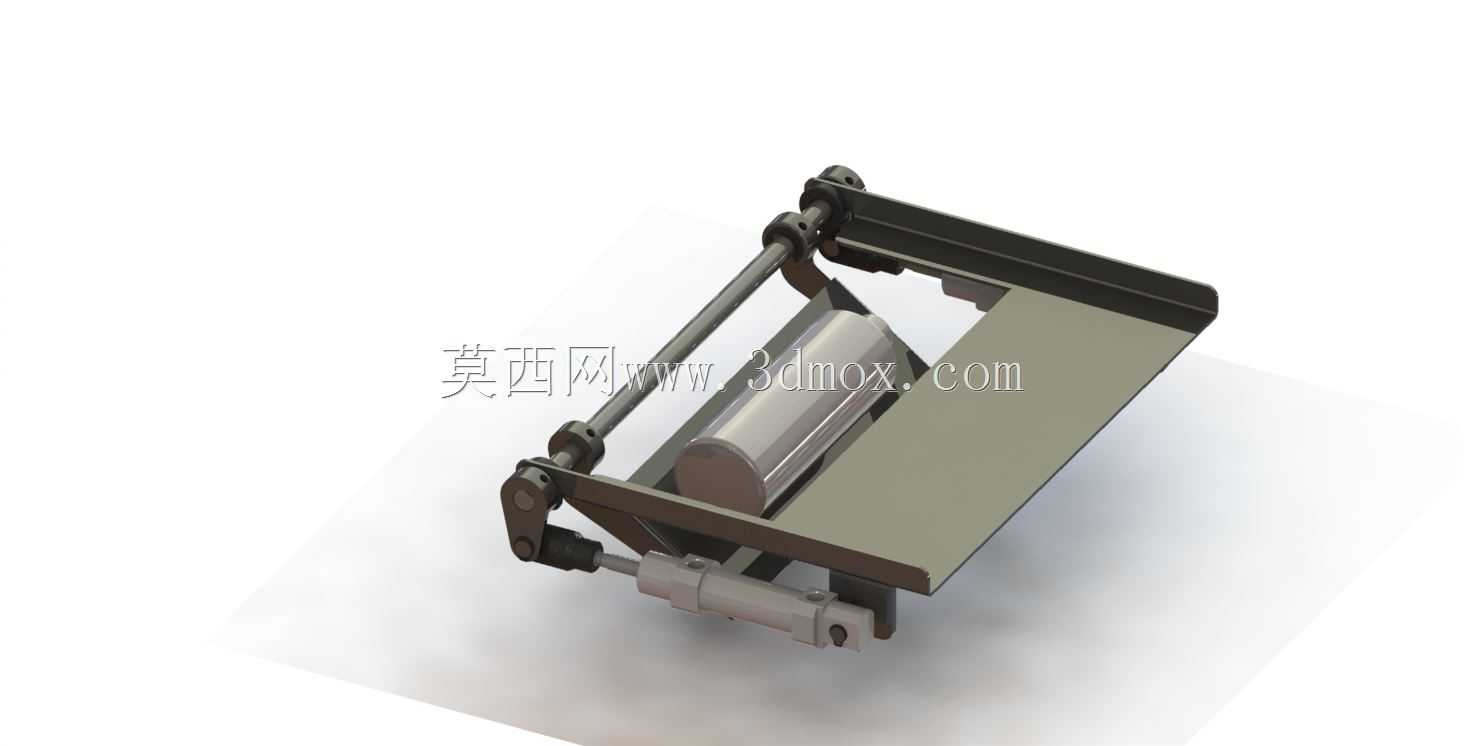

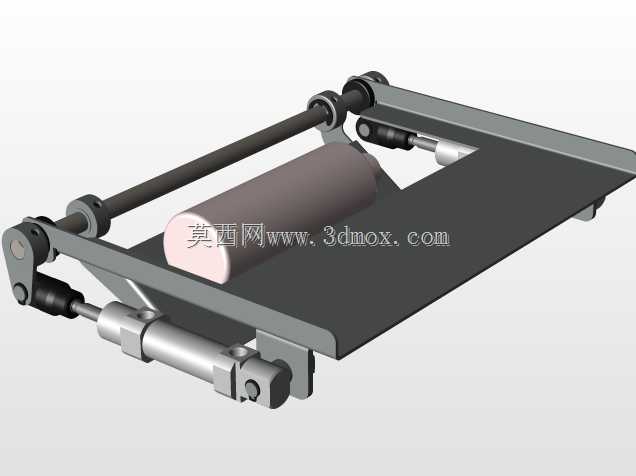

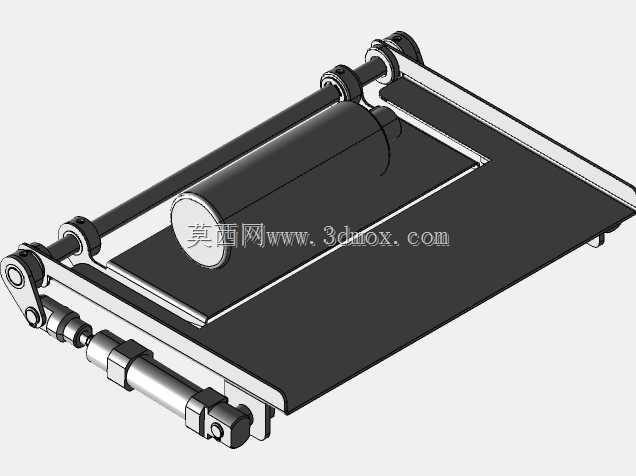

这套结构主要部署在连续式输送生产线的质检工位段，作为在线检测环节的末端执行部件，承担不合格品的快速分流剔除功能，常见于食品包装、电子元器件组装、医药盒装产品、小型五金件加工等需要全检的连续生产场景，安装位置通常在视觉检测、重量检测工位的下游100-300mm区间，确保检测信号触发后机构能精准对应到目标工件位置。整个舱口采用摆臂式翻板结构，主体承托翻板采用薄钢板折弯成型，表面做哑光处理避免反光干扰上游视觉检测设备的成像效果，翻板的摆动驱动采用小型笔型气缸作为动力源，气缸两端采用铰接式安装座，可抵消翻板摆动过程中的径向受力，避免气缸杆承受侧向弯矩导致密封件过早磨损。两侧的支撑侧板采用加厚钢板铣削加工，转轴安装位配置自润滑铜套，长期往复摆动无需频繁加注润滑脂，适配工厂多尘、连续运行的工况环境。设计阶段优先考虑了响应速度与安装兼容性，翻板的摆动角度控制在35度以内，气缸行程匹配摆臂长度，确保单次剔除动作的响应时间控制在0.2秒以内，不会干扰后续正常工件的输送节奏；翻板的有效宽度可适配主流的300mm、400mm带宽的轻型皮带输送机，安装时无需对原有输送线的机架做大规模切割改造，只需通过两侧侧板的腰型安装孔固定在输送线的侧梁上，腰型孔预留了上下20mm的调节余量，可适配不同厚度皮带的工作面高度差。结构的运动间隙做了专门的限位设计，翻板闭合状态下与两侧护板的间隙控制在5mm以内，避免小型工件卡入缝隙导致机构卡滞，同时翻板的上平面与输送皮带的工作面保持齐平，不会对正常通行的工件造成磕碰、卡阻。整套机构的气动回路配置了调速接头，可根据输送线的运行速度调整翻板的开合速度，高速运行工况下调快动作节奏避免漏剔，输送易碎工件时调慢开合速度避免工件磕碰破损。在布局上，气缸及管路全部隐藏在侧板内侧，不会突出到输送线的操作面外侧，避免现场操作人员误碰导致机构误动作，同时外露的转轴端部都配置了防护端盖，防止生产过程中的粉尘、碎屑进入转动副造成磨损。
