透射红色背光图形LCD显示模块结构

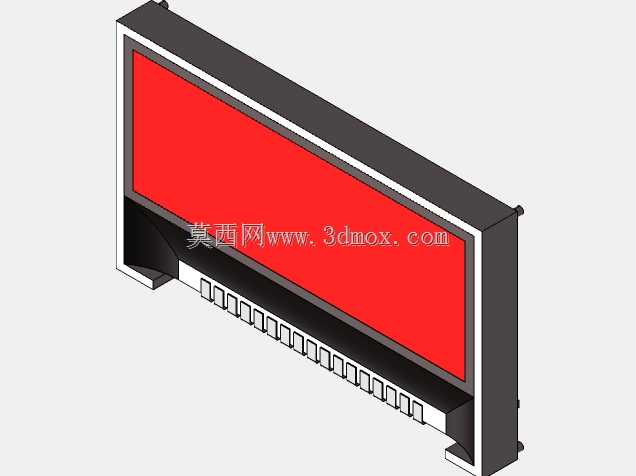

这类透射式图形LCD显示模块，常被嵌入各类工业控制终端、小型检测设备、手持数据采集装置的人机交互界面中，承担参数数值显示、运行状态反馈、简易图形指令提示的核心作用，相比段码液晶屏可承载更丰富的显示内容，适配多场景下的信息输出需求。模块采用黑色塑壳作为主体承载结构，内置红色LED背光组件，像素规格为128×32，可满足单行多字符、简易柱状图、状态图标等内容的显示需求，透射式的光路设计让背光光线可均匀穿透液晶层，在室内工业场景下具备清晰的显示辨识度，不会出现局部亮斑或者显示发虚的问题。从结构设计层面来看，模块整体采用直插式排针作为电气连接接口，排针引脚沿模块长边侧排布，焊接端预留足够的焊盘间距，既适配波峰焊批量生产工艺，也方便手工焊接调试；塑壳外壳做了边缘倒角处理，既可以避免组装过程中划伤操作人员，也能在嵌入设备面板时减少与安装开孔的硬摩擦，降低装配应力导致的外壳开裂风险。模块的可视区域尺寸为36.0mm宽、12.0mm高，整体外形尺寸围绕可视区域做了紧凑化设计，安装时可直接在设备面板上开设对应尺寸的矩形开孔，依靠外壳侧边的限位凸台实现轴向定位，不需要额外设计复杂的固定压片，仅需在模块背部预留少量空间放置排线或者焊接引脚即可，能有效压缩设备前面板的占用空间，适配小型化设备的结构布局需求。在实际选型应用中，这类模块的安装边界需要注意三个维度的预留：一是排针伸出背部的焊接长度，需要在PCB布局时预留对应高度的避让空间，避免排针顶到背部的其他元器件；二是模块正面与面板透明视窗的间隙，通常控制在0.2-0.5mm即可，间隙过大会导致显示内容出现视差，间隙过小则容易在装配时刮花液晶表面的偏光片；三是模块侧边的安装公差预留，开孔尺寸需要比模块外形单边大0.1mm左右，抵消塑胶外壳的成型公差，避免装配时出现卡滞问题。模块的背光部分采用侧入式导光结构，LED灯珠排布在导光板的侧边，通过导光板的网点设计将光线均匀打散到整个可视区域，相比直下式背光可以进一步压缩模块的整体厚度，适合对安装厚度有严格要求的薄型设备使用。
