带独立悬架的倒三轮代步车结构设计

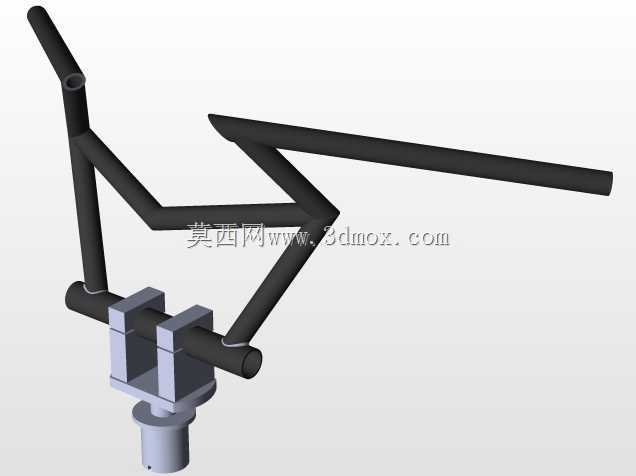

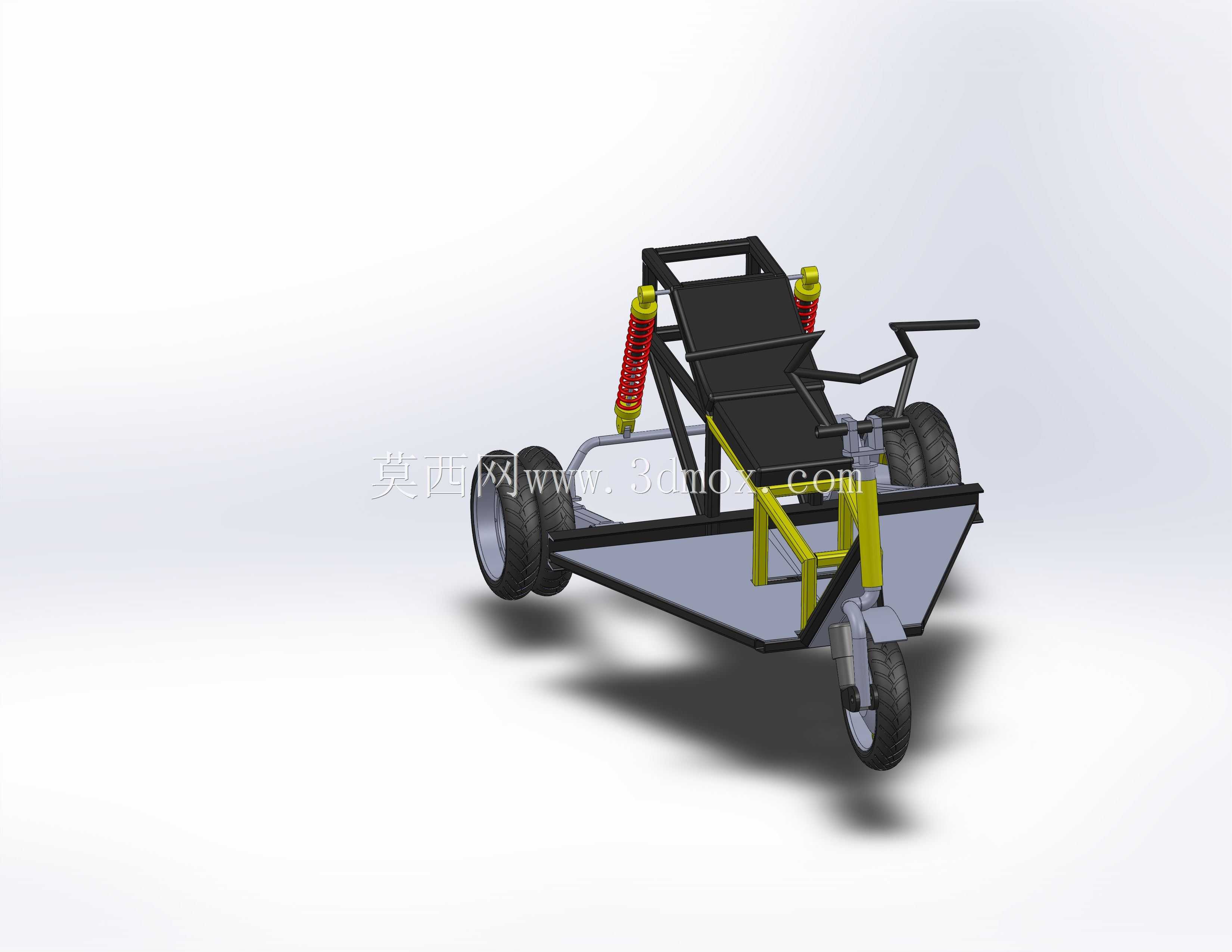

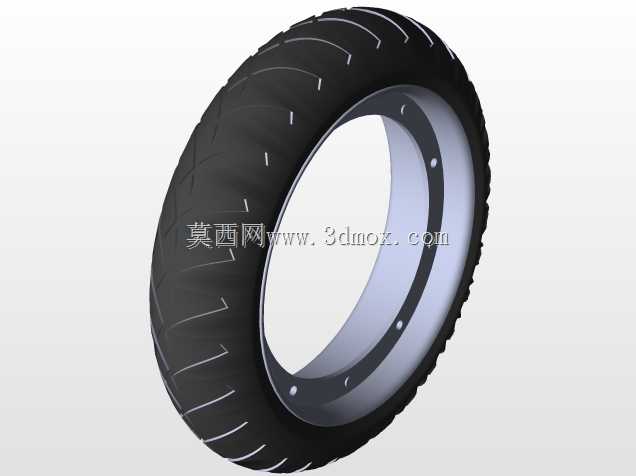

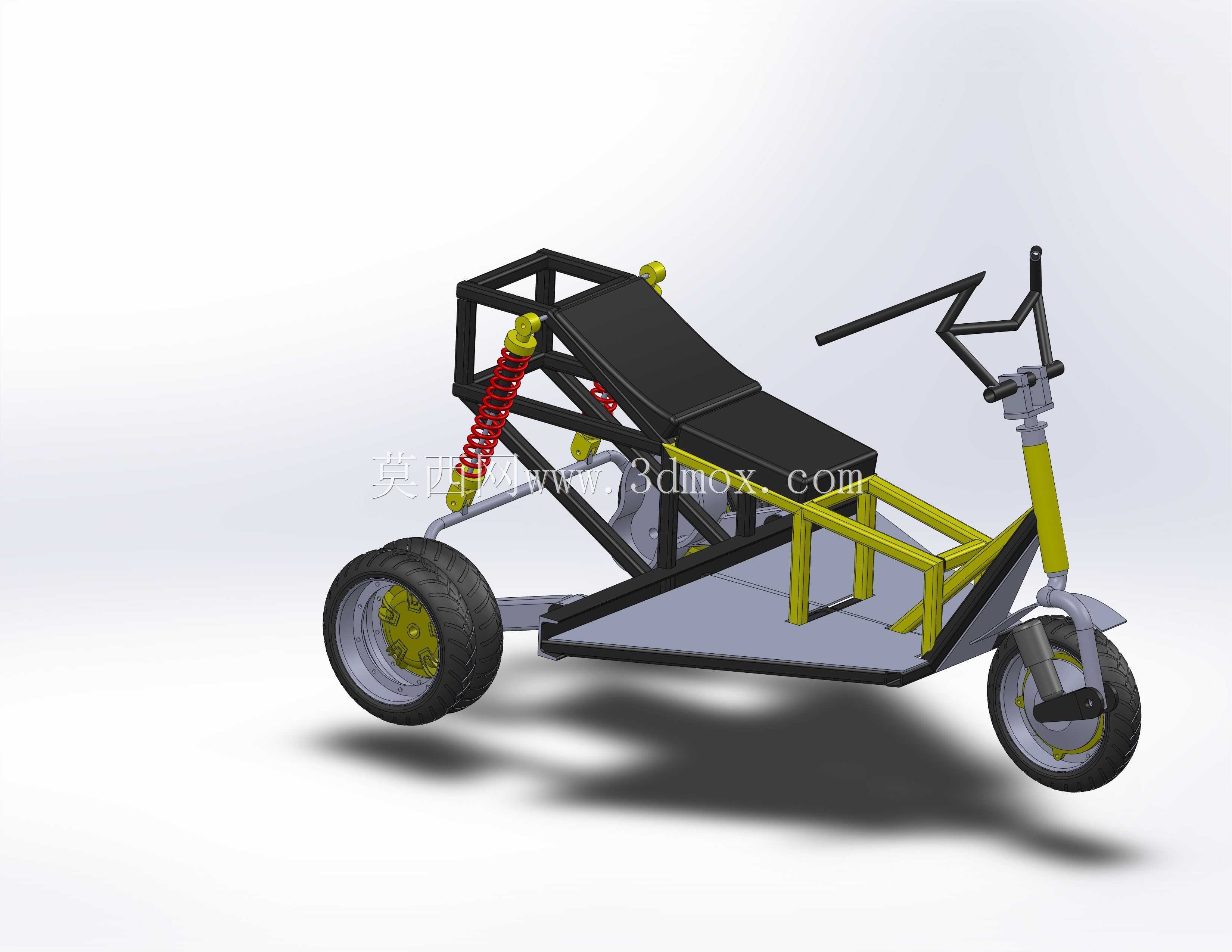

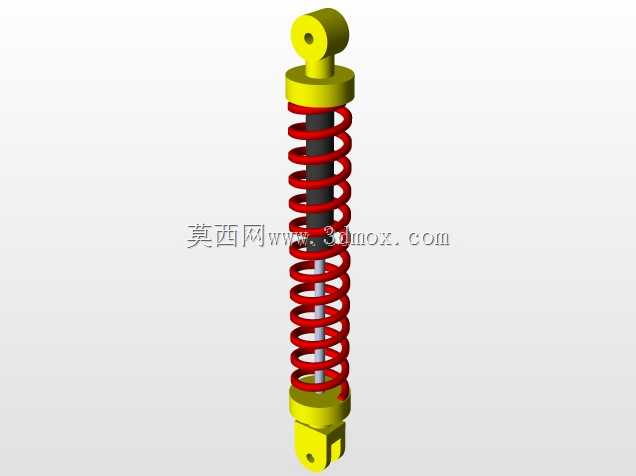

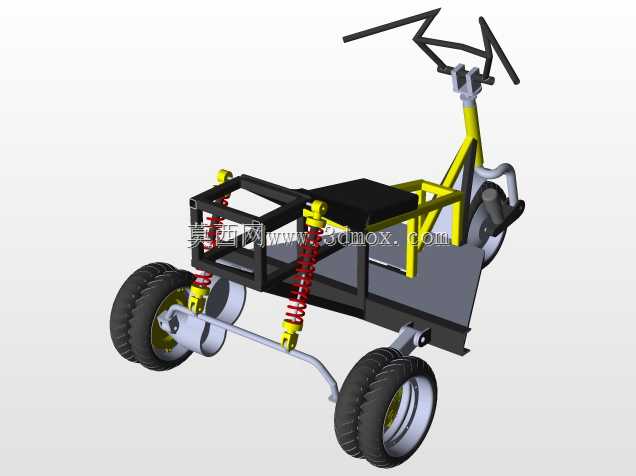

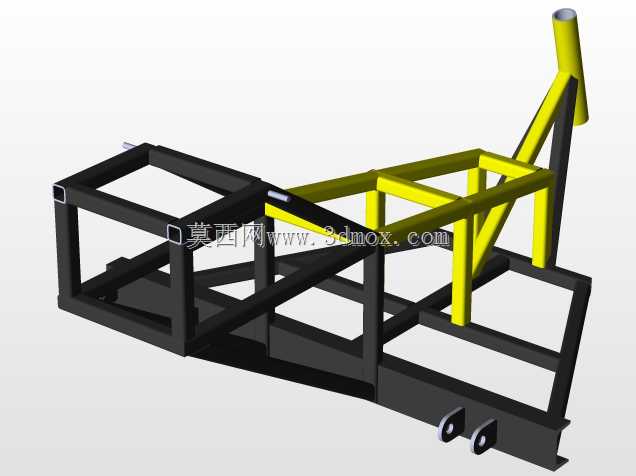

这款倒三轮代步载具的结构设计，核心面向短途休闲出行、景区观光代步以及特殊场景低速通勤的使用需求，区别于传统正三轮布局，前轮采用双轮配置带来更优的低速防侧翻能力，单后轮负责转向与驱动的布局也让整车转向半径更小，适配狭窄园区、社区内部道路的通行场景。从结构设计逻辑来看，整车采用管式桁架车架作为承载主体，前部双轮各自匹配独立的螺旋弹簧减震支柱，减震器上下端分别通过铰接座与车架、前轮转向节连接，能够在非铺装路面行驶时单独过滤单侧车轮受到的冲击，避免颠簸直接传递到车架与驾乘位置，相比整体式前桥的三轮结构，对复杂路面的适应能力提升明显。车架中部预留了平整的载物安装平面，可根据实际使用需求加装储物箱体、小型置物架或者专用作业搭载模块，驾乘座椅采用简易平板式结构，安装位置处于前后轴荷分配的中心点附近，能够保证单人驾乘时整车重心处于合理区间，不会出现轴荷偏移过大导致的操控稳定性下降问题。转向操控部分采用高置车把结构，车把通过转向柱与后轮转向节联动，转向传动路径短，操控虚位小，符合低速载具的直接操控需求，车把上预留了刹车、油门操控件的安装位，不需要额外对车架进行打孔改装即可完成操控系统的装配。尺寸边界方面，整车宽度控制在1.2米以内，长度不超过1.8米，高度适配普通成年人站立操控或坐姿驾乘的需求，前轮轮距经过匹配设计，既保证转向时不会出现侧倾过度的问题，也不会因为轮距过宽影响狭窄通道的通行能力。前悬架的减震行程预留了80mm的压缩空间，能够应对常见的路面坑洼、减速带等障碍，不会出现减震打底的情况，车轮采用小直径宽胎配置，接地面积更大，在湿滑路面的抓地表现更稳定。车架的管材连接位置全部设计有加强筋片，避免长期交变载荷下出现焊缝开裂的问题，各个部件的安装孔位都预留了足够的装配公差，方便加工制作时的组装调试，整体结构没有冗余设计，在保证结构强度的前提下尽可能控制了整车自重，适配低速电动驱动系统的搭载需求，不需要大扭矩动力单元即可满足日常代步的动力要求。
