西林德头东风配套机械部件结构设计

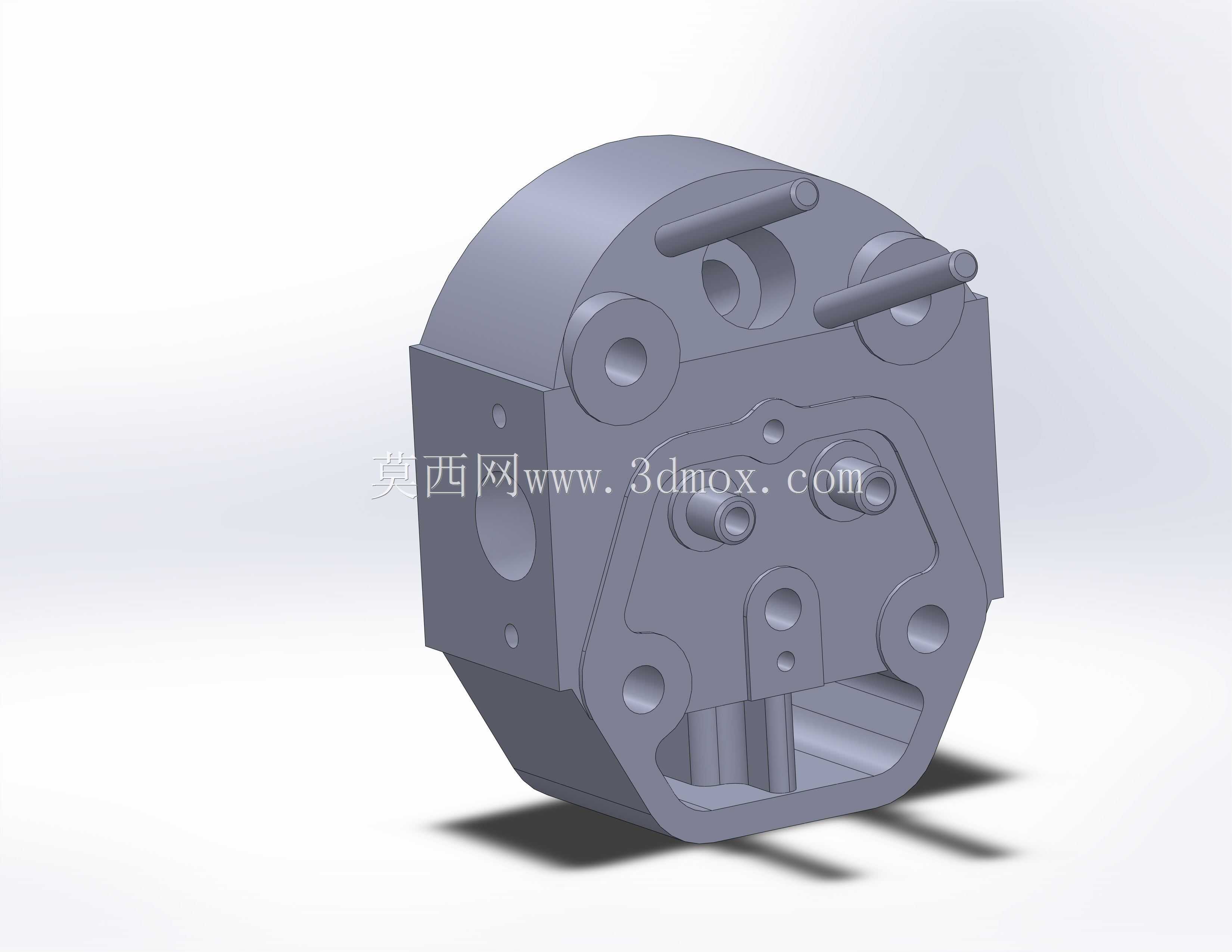

　　这类缸头类部件主要配套小功率内燃动力设备，常见于小型工程机械、农用运输车辆的动力端装配场景，是动力系统里负责气道密封、配气机构安装定位的核心承载构件。从实际装配逻辑来看，该部件的安装面需要和缸体上端面实现完全贴合，端面平面度公差需要控制在0.02mm以内，避免燃烧室漏气导致的动力衰减问题，设计时特意在安装法兰面预留了6处均布的螺栓过孔，孔位同轴度偏差不超过0.05mm，适配M8规格的缸盖螺栓，拧紧力矩按照18-22N·m的区间做工艺预留，防止螺栓预紧力过大导致部件本体开裂。

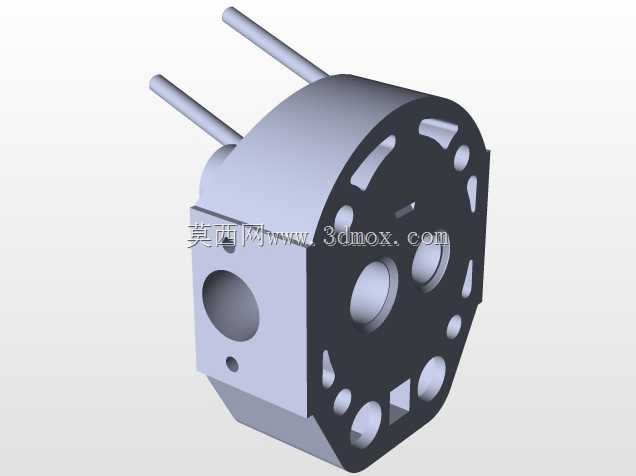

　　部件本体的外形采用近似不规则多边形的铸造成型基础轮廓，整体安装边界控制在120mm100mm90mm的空间范围内，不会占用动力舱过多的横向布置空间，适配紧凑型动力单元的布局需求。上部伸出的两处定位销轴结构，主要用于配气摇臂机构的安装定位，销轴外径设计为12mm，和本体上的安装孔采用H7/p6的过盈配合，避免设备运行过程中销轴松脱导致配气相位错位。本体侧面预留的多组不同孔径的通孔，分别对应进气道、排气道、喷油器安装位以及冷却油道接口，其中进气道入口做了圆弧过渡处理，降低进气阻力，提升充气效率，排气道侧的壁厚比进气道厚2mm，耐受排气端的持续高温工况，避免长期热负荷下出现形变。

　　设计过程中优先考虑了铸造工艺的可行性，所有转角位置都做了R3-R5的圆角过渡，避免铸造应力集中导致的毛坯开裂问题，本体内部的型腔结构完全匹配燃烧室的压缩比需求，燃烧室凹坑的容积偏差控制在±0.5ml以内，保证动力输出的一致性。部件上的多处沉孔结构分别用于气门导管、气门座圈的压装，压装位的内径公差严格控制在H7级，压装后不需要额外加工即可满足同轴度要求，减少后续机加工序的工作量。从实际使用场景出发，该部件的材质选用蠕墨铸铁，兼顾导热性和结构强度，在持续180℃的工作温度下不会出现明显的形变，表面做了喷丸处理，提升毛坯表面的致密性，降低渗漏风险。

　　在结构校核阶段，针对螺栓预紧力、燃烧爆发压力做了有限元受力分析，最大应力集中位置出现在螺栓孔周边，应力值为185MPa，远低于蠕墨铸铁的屈服强度，安全系数达到2.2以上，满足长期交变载荷下的使用需求。冷却油道的走向设计特意避开了主要受力筋位，油道直径设计为8mm，保证冷却介质的流量满足热交换需求，能够将部件工作温度控制在合理区间，避免润滑油高温碳化。部件上预留的两处传感器安装孔，用于后续加装缸温传感器或者压力传感器，适配不同配置的动力系统需求，不需要额外做打孔改造。安装时需要注意和缸体之间的密封垫厚度匹配，密封垫压缩量控制在0.8-1.2mm，既保证密封效果，又不会因为压缩量过大导致密封垫早期损坏。
