多链轮组配合滚子链条传动结构

　　这套链条传动结构的建模，完全围绕实际工业场景里的多轴动力传递需求搭建，日常在轻工输送线、小型动力传输工位、农机传动单元里都能见到同逻辑的结构应用，核心作用是在多个不同轴距的转轴之间同步传递旋转动力，相比带传动不存在打滑丢转的问题，相比齿轮传动对轴间距的适配范围大很多，不需要严格控制轴间的中心距公差，安装容错空间更友好。

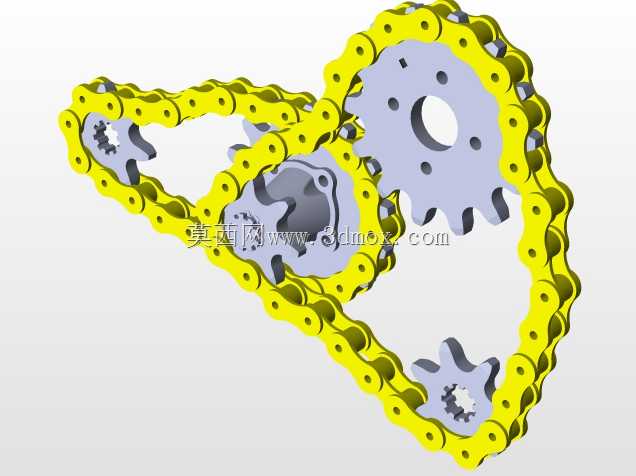

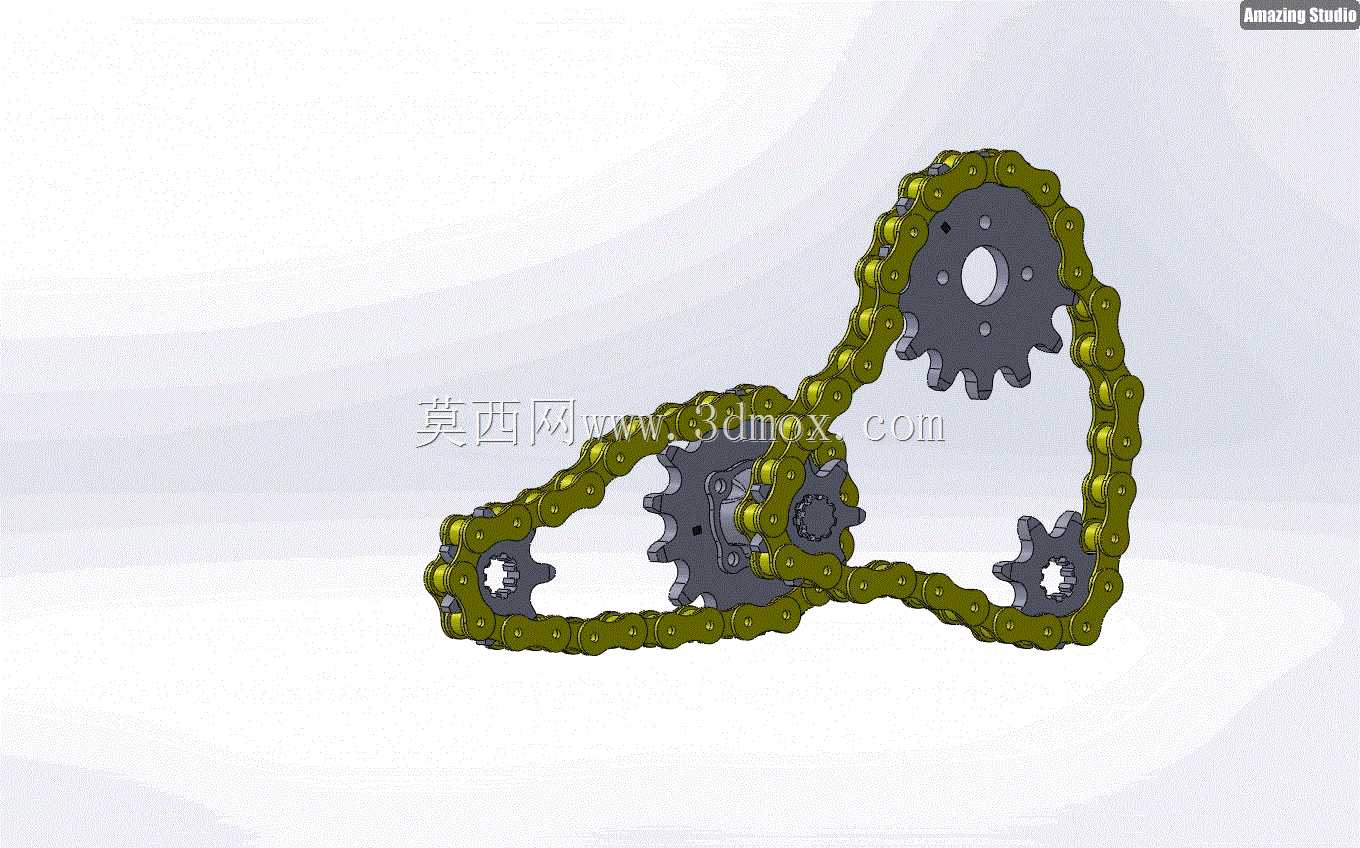

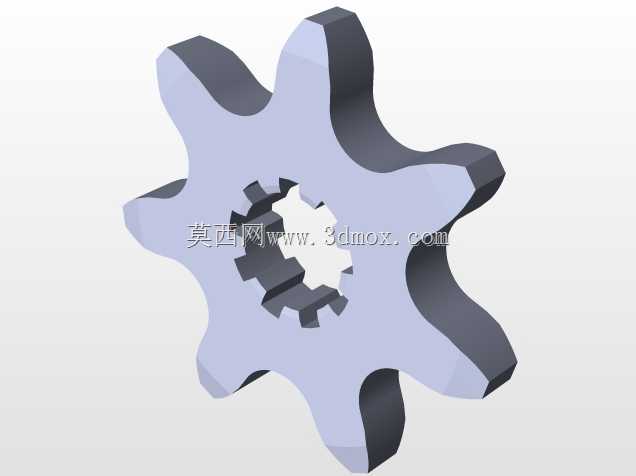

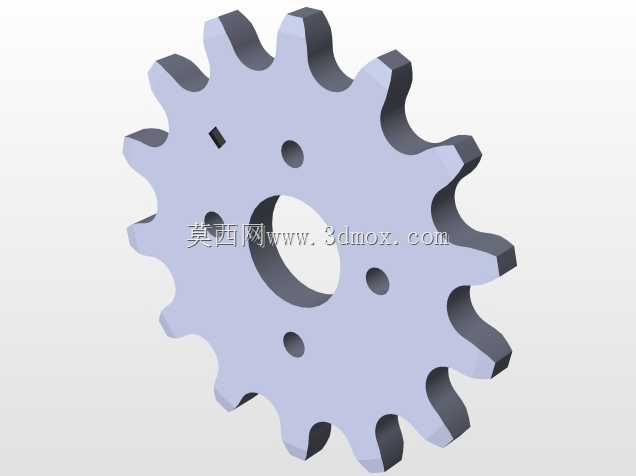

　　整个结构里的链条采用标准滚子链结构建模，每一节链节都做了独立的铰接约束，内链板、外链板、套筒、滚子、销轴的配合间隙都按照实际装配公差预留，既可以在仿真环境里实现真实的弯折动作，也能直观展示链节进入啮合、承载传动、退出啮合的完整过程，不会出现建模时常见的链节干涉、卡滞问题。配套的五个链轮分别对应不同的传动需求，其中大直径链轮作为主动轮布置在结构上部，承担动力输入的作用，其余四个不同齿数的小直径链轮作为从动轮，分别布置在不同的轴位上，匹配不同的转速输出需求，链轮的齿形按照标准三圆弧一直线齿槽轮廓绘制，齿顶圆、齿根圆、分度圆的参数完全匹配对应节距的链条，保证啮合时滚子能顺畅落入齿槽，不会出现跳齿、脱链的问题。

　　设计这套结构的时候，首先要确定的是传动比分配，根据各个从动轴需要的输出转速，匹配对应齿数的链轮，齿数差控制在合理范围内，避免单个链轮负载过大；其次是链条张紧边界的核算，整个链条绕经五个链轮形成闭合回路，需要逐段计算相邻链轮之间的链节数，保证总链节数为偶数，避免使用过渡链节带来的强度折损，同时预留合理的张紧调节余量，不需要额外加装张紧轮就能保证链条的松边垂度在合理区间，减少运转时的抖动和异响。从安装边界来看，所有链轮的安装轴孔都预留了标准键槽位置，轴端的固定挡圈槽也做了建模还原，实际装配时只需要对应轴径加工转轴，通过平键传递扭矩，轴端加装挡圈就能完成链轮的轴向固定；链条的接头位置采用标准可拆卸链节，安装时不需要完全穿入所有链轮就能完成闭合，后期维护更换链节也很方便。

　　从实际使用的特性来看，这套多链轮链条结构可以同时给多个工位同步传递动力，不需要额外布置多套独立传动单元，能有效压缩设备的整体安装空间，减少动力源的配置数量；链条本身的钢制结构承载能力强，在有少量粉尘、油污的工况下也能稳定工作，不像同步带对环境清洁度要求高，日常维护只需要定期加注润滑脂，检查链节磨损情况即可，运维成本很低。建模过程中特意还原了链节和链轮啮合时的实际接触位置，能直观看到不同包角下的链轮受力情况，大链轮的包角最大，承担的负载也最高，小链轮因为齿数少，啮合时的冲击相对更大，所以在实际选型时小链轮的齿面硬度通常要做的更高，这些细节在模型里都可以通过剖面视图、运动仿真直观呈现，方便结构设计人员做受力分析和安装干涉校验，也能给现场安装调试的人员提供清晰的装配参考，避免出现链轮共面度偏差导致的链条偏磨、提前报废问题。
