摩托车千斤顶支撑固定支架结构设计

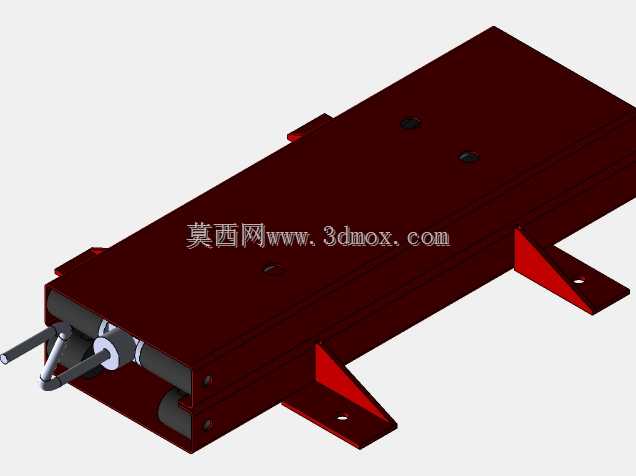

　　在摩托车售后维保、改装作业场景中，常规通用举升设备往往难以适配摩托车窄小的底盘接触空间，容易出现举升打滑、支撑点错位损伤车体外壳或车架的问题，这款专门适配摩托车维保作业的千斤顶支撑支架，正是针对这类实际作业痛点完成的结构设计。从结构布局来看，主体采用箱式承力基座作为核心承载单元，基座采用厚钢板折弯拼焊成型，内部预留了千斤顶驱动组件的安装腔室，既可以对内部的驱动螺杆、传动铰接部件形成封闭防护，避免维保车间内的油污、金属碎屑进入传动副造成卡滞，也能通过箱型结构的高抗扭特性，抵消举升过程中因摩托车重心偏移产生的侧向弯矩，避免支架受力变形。基座两侧延伸出的三角加强型安装支脚，是整个结构的安装边界核心，支脚与基座主体采用满焊连接，

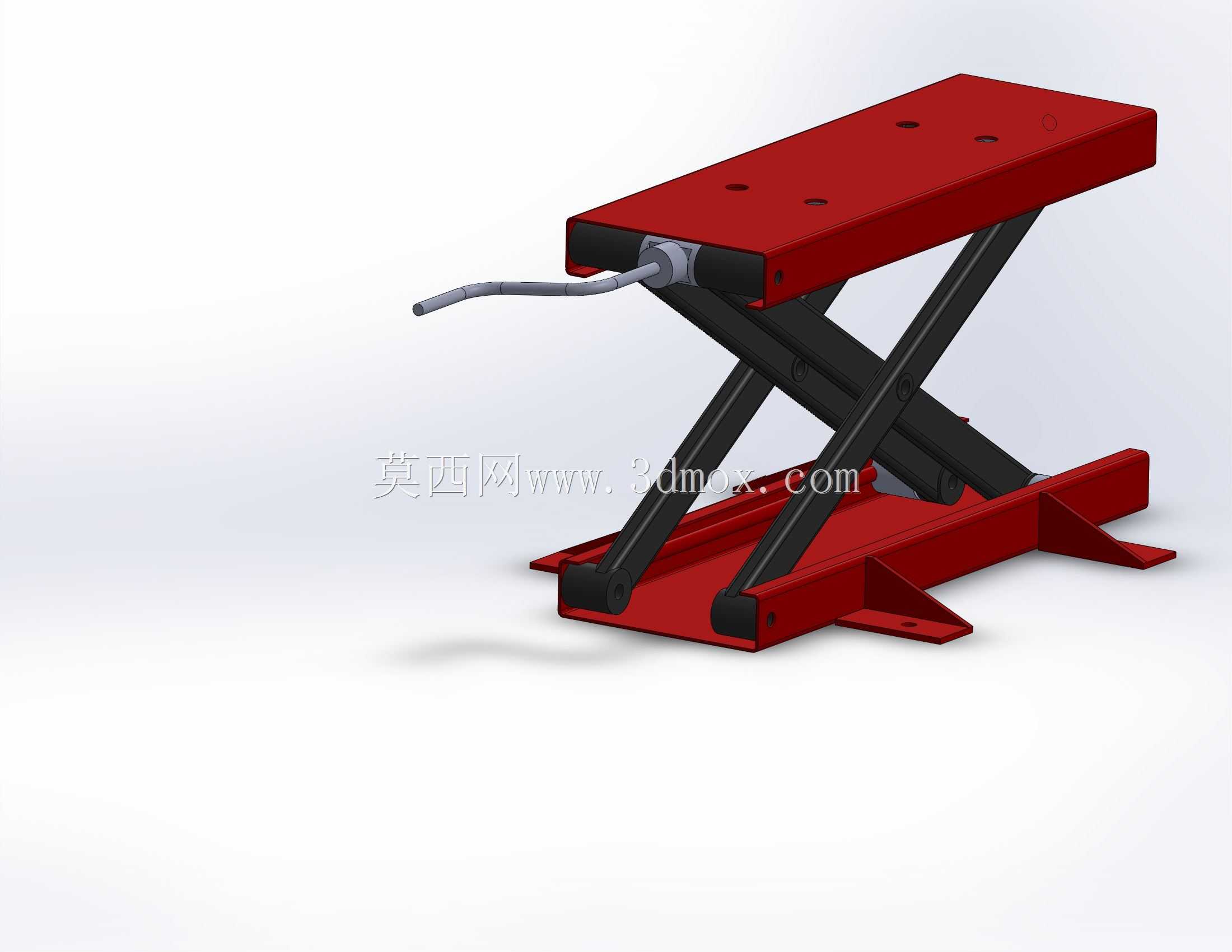

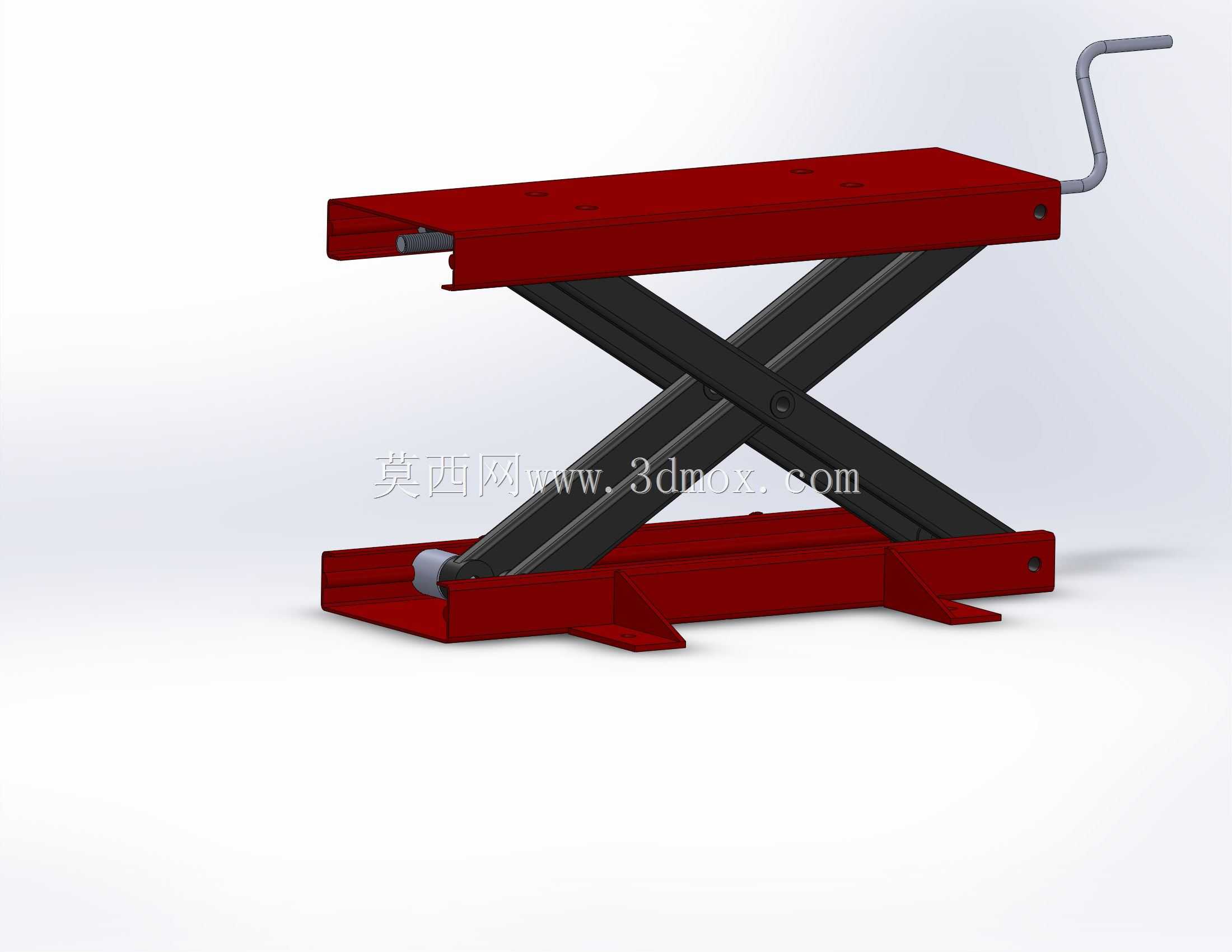

　　三角筋板从支脚安装面一直延伸到基座侧立面，每个支脚预留两个螺栓固定孔，可通过膨胀螺栓固定在维保工位的混凝土地面，或是通过T型螺栓固定在工位铸铁平台上，安装时需保证四个固定孔的平面度公差控制在0.2mm以内，避免基座安装后出现翘曲，影响举升过程的升降顺滑度。前端伸出的双铰接驱动摇臂结构，是实现举升动作的核心执行部件，摇臂与内部的螺杆传动副连接，通过摇臂的摆动带动内部滑块沿基座内腔的导轨面移动，将螺杆的旋转运动转化为举升托块的垂直升降动作，托块的接触端面做了防滑纹理处理，接触位置刚好对应摩托车车架底部的指定支撑点位，不会与摩托车的排气管道、侧护板等易损部件发生干涉。设计过程中，针对维保作业常见的偏载工况做了专项校核，

　　当举升载荷偏向支架一侧30%额定载荷的情况下，基座的最大变形量控制在0.15mm以内，支脚焊接位置的应力集中系数控制在许用应力范围内，不会出现焊缝开裂的风险。考虑到维保车间的使用环境，整个支架的外露焊接部位都做了打磨清渣处理，表面喷涂防锈耐磨涂层，能够长期接触油污、清洗溶剂而不出现涂层脱落锈蚀的问题。基座内腔的导轨面做了淬火处理，表面硬度达到HRC45以上，配合内部滑块的铜质耐磨衬套，长期反复升降作业也不会出现导轨面拉伤、滑块卡滞的问题。在实际使用中，这款支架可以独立作为摩托车维保工位的固定举升单元使用，也可以成对布置在维保工位两侧，配合辅助支撑块实现摩托车整车的水平举升，满足摩托车换胎、链条调整、

　　发动机检修等不同作业的举升高度需求。不同于通用千斤顶的点接触支撑，这款支架的举升托块做了与摩托车车架支撑点匹配的仿形接触面，接触面积更大，单位面积压强更小，不会顶伤车架的漆面或是造成车架管变形。摇臂的操作端预留了加力杆插接孔，当需要举升较重的巡航类摩托车时，可以插入加力杆延长力臂，降低操作力度，作业人员无需施加过大的力就能完成举升动作，举升到指定高度后，内部的自锁结构会自动锁止传动螺杆，避免举升后出现意外回落，保障维保作业的操作安全。整个支架的外形尺寸控制紧凑，基座长度不超过普通摩托车维保工位的预留安装空间，安装后不会占用过多的工位通行面积，非使用状态下举升托块可以完全回落至与基座上表面齐平的位置，不会对工位上的其他作业造成干涉。
