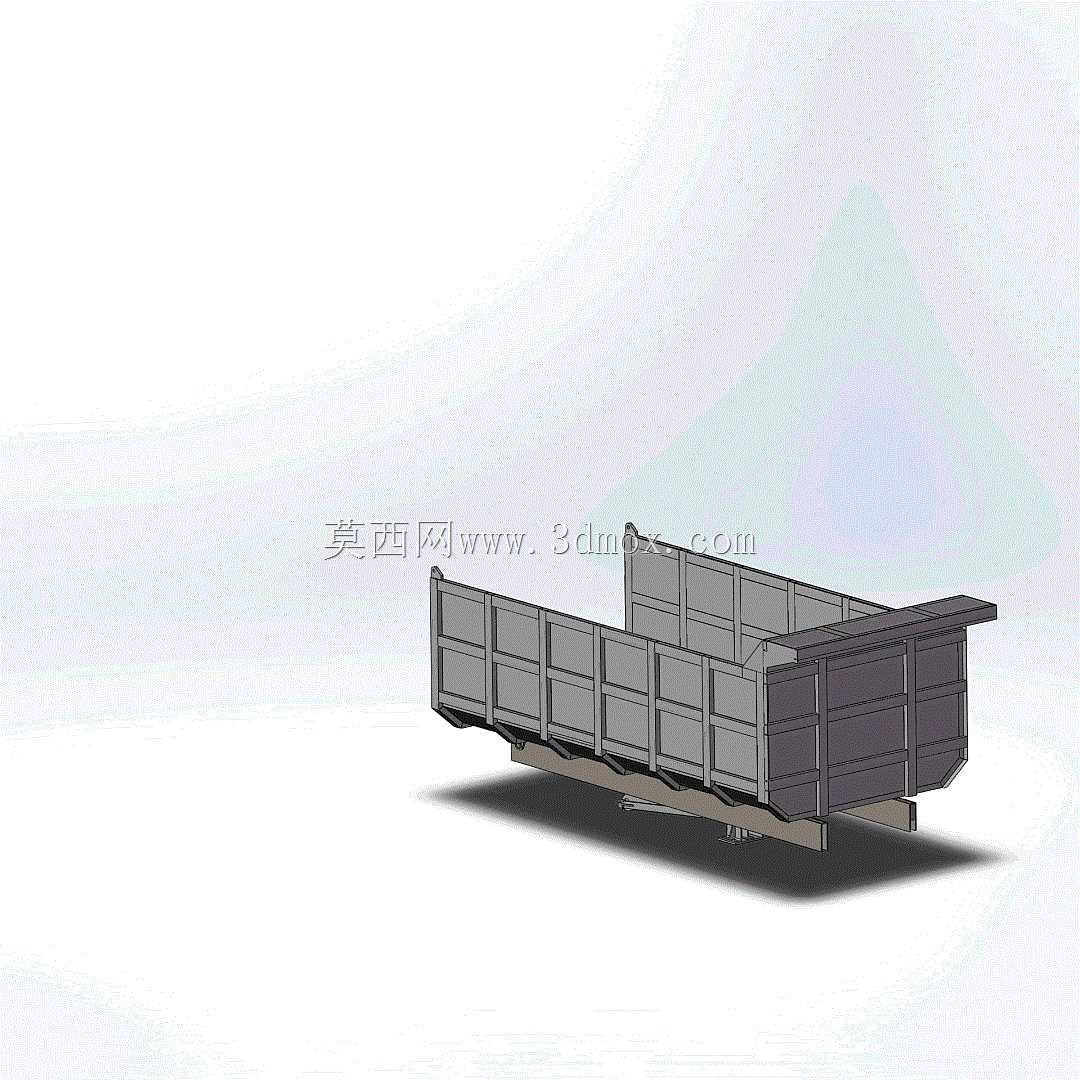

工程运输用自卸车货厢结构三维设计

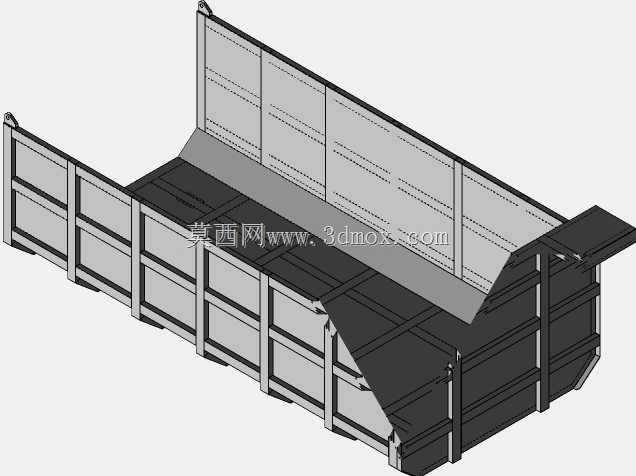

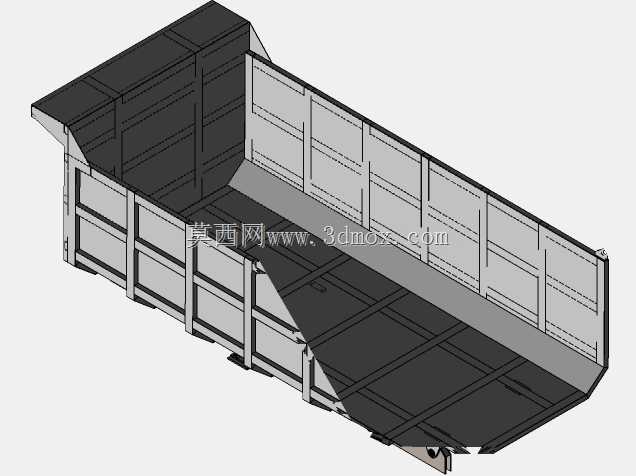

　　这套自卸车货厢结构的三维建模，核心围绕矿山短倒、基建散料转运、渣土清运这类高频重载作业场景展开，日常作业中需要承载碎石、渣土、建筑弃料、煤炭这类密度不均、棱角尖锐的散装物料，作业环境多是颠簸非铺装路面，频繁的举升卸料动作对结构的抗疲劳性、抗冲击性要求远高于普通货运车厢。从结构设计逻辑来看，整个货厢采用边板与底板一体化的加强筋布局，底板沿车架纵向排布通长的槽型加强梁，直接承接物料的垂直载荷，避免长期重载出现底板下凹变形；侧厢板采用分段式横筋加竖筋的网格加强结构，既可以抵消物料堆积时对侧厢的侧向挤压力，也能在装载大块硬质物料时抵御磕碰冲击，不会出现侧厢外鼓变形的问题。货厢尾部的铰接支座位置做了局部加厚处理，匹配举升机构的翻转轨迹，

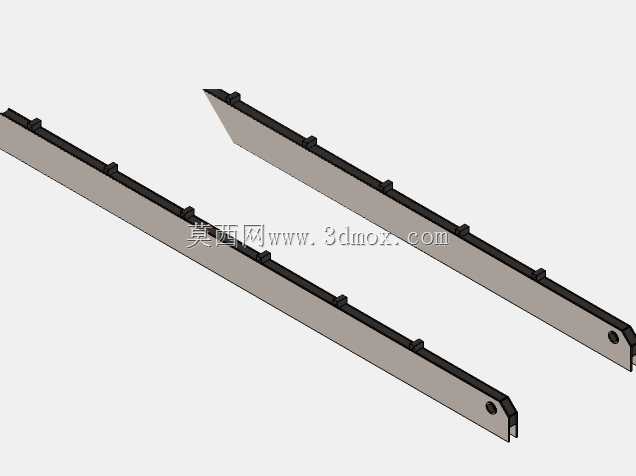

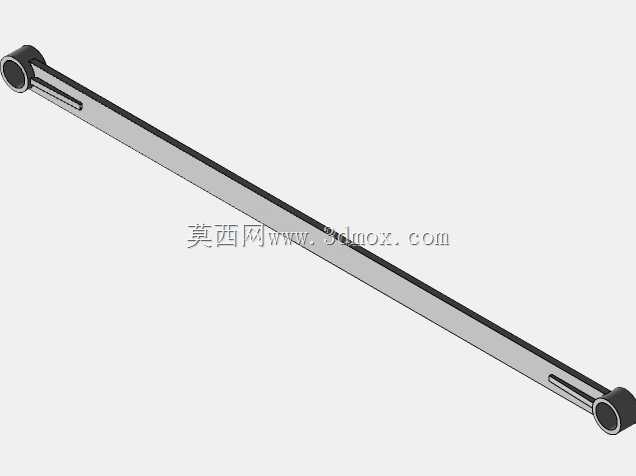

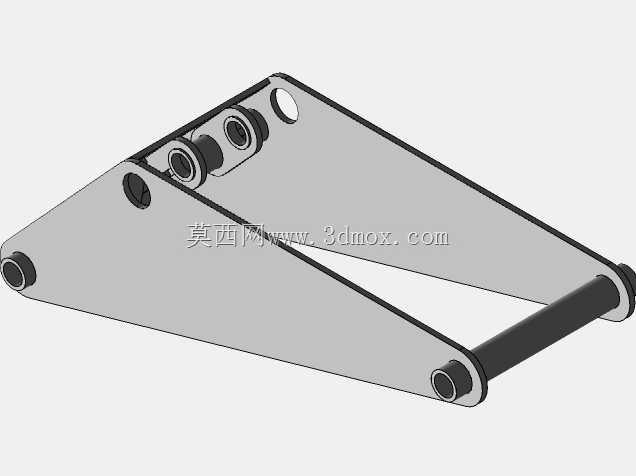

　　举升时整个厢体绕尾部铰点转动，最大举升角度可以满足散料一次性滑落无残留，不需要额外人工清理厢内余料，能大幅缩短卸料等待时间。设计过程中充分考虑了与二类底盘的安装边界，货厢底部的副梁连接位完全匹配常规工程自卸车底盘的车架安装孔位，不需要对底盘做额外改装就能直接装配，副梁与底盘纵梁的贴合面做了平面度公差约束，避免装配后出现应力集中点，在颠簸路面行驶时不会因为局部受力过大出现焊缝开裂。货厢前板顶部做了向前延伸的挡料檐，能避免举升卸料时物料向后滑落砸到驾驶室顶部，前板与举升油缸的连接座做了嵌入式加强，把油缸的举升力分散到整个前板的加强框架上，不会因为单点受力过大出现前板局部变形。侧厢板的锁钩机构安装位预留了足够的调节余量，

　　长期使用出现锁止间隙变大时，可以通过调节螺栓调整锁止行程，保证行驶过程中侧厢不会因为颠簸自动脱开漏料。整个厢体的外形尺寸适配公路运输的限界要求，不会出现超宽超高的问题，厢体内部的边角都做了圆弧过渡处理，减少卸料时的物料挂壁问题，尤其是运输黏性较大的湿土、泥浆类物料时，圆弧过渡面能让物料更顺畅滑出，不会在边角处积料。从结构受力的仿真验证角度，建模时已经把额定载荷下的弯曲工况、举升工况、扭转工况的受力路径做了梳理，所有加强筋的排布都顺着应力传递方向布置，没有多余的冗余结构，在保证结构强度的前提下尽可能控制厢体自重，避免自重过大拉低额定载质量。货厢与副梁之间的连接采用U型螺栓配合止推板的结构，既能限制货厢在底盘上的前后窜动，

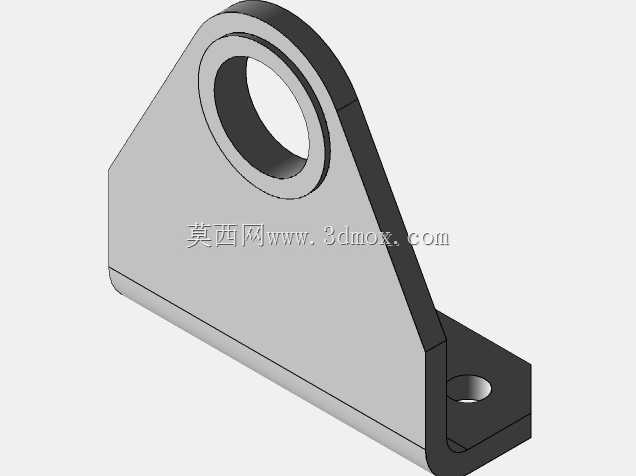

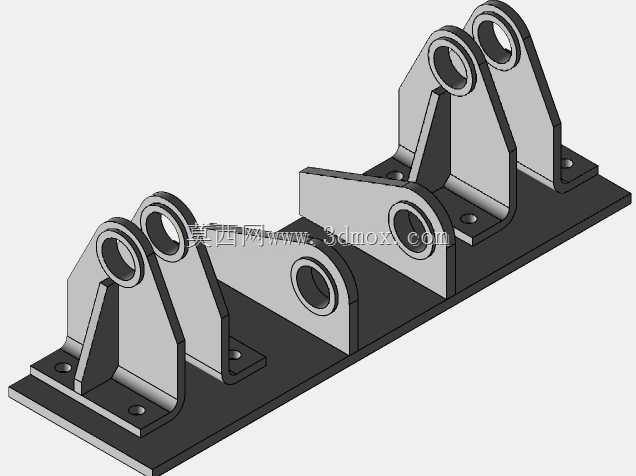

　　也能缓冲行驶过程中产生的纵向冲击力，止推板的位置对应底盘的横梁位置，把冲击力直接传递到底盘的刚性结构上，不会让副梁单独承受冲击载荷。尾部的铰接销采用带润滑注油孔的结构设计，日常维护时可以直接加注润滑脂，减少铰点的磨损，延长铰接结构的使用寿命，销座与厢体的连接采用双面满焊工艺，焊接位置做了应力释放的结构处理，避免长期翻转受力出现焊缝疲劳开裂。这套模型的结构细节完全还原了实际量产自卸车货厢的工艺要求，所有板件的厚度、加强筋的规格都符合行业通用的工程设计标准，不管是用于结构设计参考、改装方案验证，还是用于教学演示中的载重车辆结构拆解，都能完整呈现自卸车货厢的设计逻辑与装配关系，能帮助设计人员快速理解重载货厢的受力特点与设计要点，避开常见的结构设计误区，比如加强筋排布不合理导致的局部应力集中、安装位不匹配导致的装配干涉、举升轨迹不合理导致的卸料卡滞等实际工程中容易出现的问题。
