手动螺旋夹紧工装C型夹钳结构设计

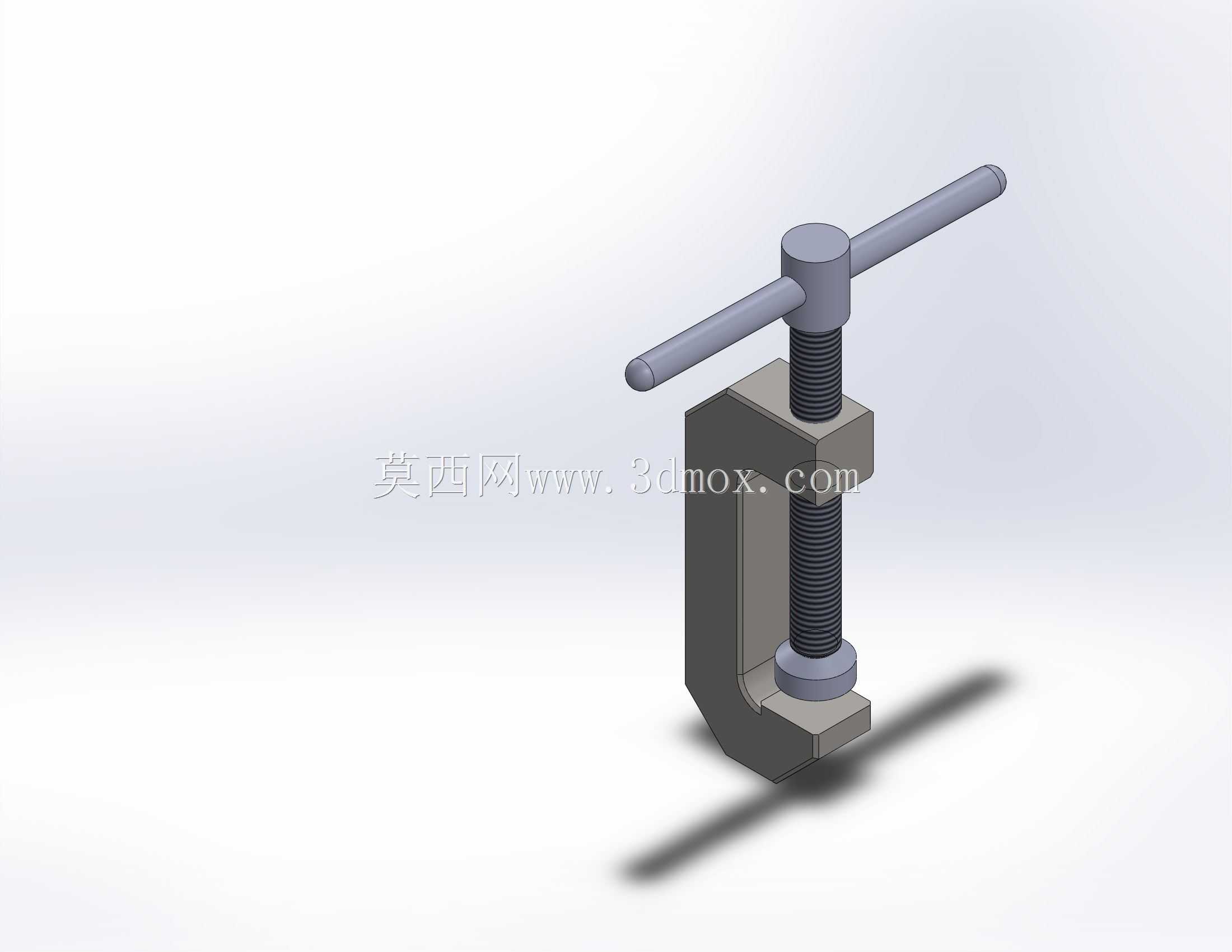

　　这款C型螺旋夹钳是机械加工、装配维修场景中极为常用的手动夹紧器具，日常在小型工件铣削定位、钣金件组对固定、管路粘接临时夹持、家用DIY木工固定等场景都能见到它的身影，相比气动、液压夹紧装置，它不需要外接动力源，单人即可操作，夹持力稳定可控，不会因为动力中断出现夹持失效的问题。从结构设计来看，整体采用C型开口的框架主体，这种结构的优势在于开口深度与开口行程可以适配不同厚度的被夹持工件，框架背部的一体式承力结构可以抵消螺杆进给时产生的反向力矩，避免夹持过程中框架出现张口变形。顶部的T型转动手柄是力输入部件，采用长杆式设计，利用杠杆原理放大输入扭矩，操作人员不需要借助额外扳手，徒手转动手柄就能获得足够的夹紧力，

　　手柄与螺杆顶端采用圆柱面配合，转动时不会出现卡滞，长时间使用也不会因为磨损出现松旷。螺杆部分采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合频繁的夹紧、松开往复动作，螺纹副之间预留了合理的配合间隙，即使夹持过程中进入少量切屑、粉尘，也不会出现螺纹咬死无法松开的问题，螺杆底部的压头采用活动式设计，压头与螺杆端面为球面接触，夹紧时压头可以自适应贴合被夹持工件的表面，即使工件表面存在微小的角度偏差，也能保证夹持面完全贴合，不会因为点接触压伤工件表面，也能避免夹持力偏移导致工件滑脱。框架的底部承力面做了平面度处理，与顶部压头的工作面保持平行，夹持平行面工件时可以保证受力均匀，不会出现工件翘起的问题。从安装边界来看，

　　这款夹钳属于便携式手动工具，不需要固定安装在工作台面，操作人员可以根据作业需求随时移动夹持位置，整体外形紧凑，C型开口的喉深可以覆盖常规小型工件的夹持需求，螺杆的有效行程可以满足不同厚度工件的夹持范围，框架主体采用整体式结构，没有多余的拼接部件，整体刚性足够承受额定夹持力下的形变，日常使用中不需要复杂的维护，只需要定期在螺纹副位置涂抹少量润滑脂，就能保证转动顺畅，延长使用寿命。在实际设计这类夹钳的时候，需要重点校核C型框架的弯曲强度，尤其是开口根部的应力集中位置，要做合理的圆角过渡，避免夹紧力过大时出现根部断裂的问题，螺杆的直径要匹配额定夹持力进行强度计算，避免螺杆受拉出现塑性变形，T型手柄的长度要兼顾操作力与空间占用，

　　手柄过长会导致夹钳在狭小空间内无法转动操作，过短则会导致夹紧力不足，需要操作人员施加过大的手动力。底部压头的端面通常会做防滑处理，比如加工浅的防滑纹路或者加装橡胶垫片，在夹持表面光滑的工件时可以增大摩擦力，避免工件受外力出现移位，同时软质垫片也能避免压头在工件表面留下压痕，适合夹持表面质量要求较高的精加工工件。这类手动夹钳相比快速夹具，夹持行程更大，夹持力的调节范围更广，既可以轻夹固定薄壁件避免夹变形，也可以施加较大的夹紧力固定需要大切削力加工的工件，在没有压缩空气、电源的野外维修场景，它的适用性远高于动力驱动的夹紧装置，是工装夹具体系里不可或缺的基础手动器具。
