电机配套剪式千斤顶支撑托架结构

　　在电机检修、产线电机移位以及小型动力设备运维场景里，这类剪式结构的千斤顶托架是非常实用的辅助工装，区别于常规顶举重物的千斤顶，它的核心作用是为卧式或立式安装的电机提供稳定的低位承托，配合顶升动作完成电机的位置微调、底部垫片更换、同轴度校正这类作业，避免检修过程中电机悬空失稳，也能减少人工抬扶的劳动强度。

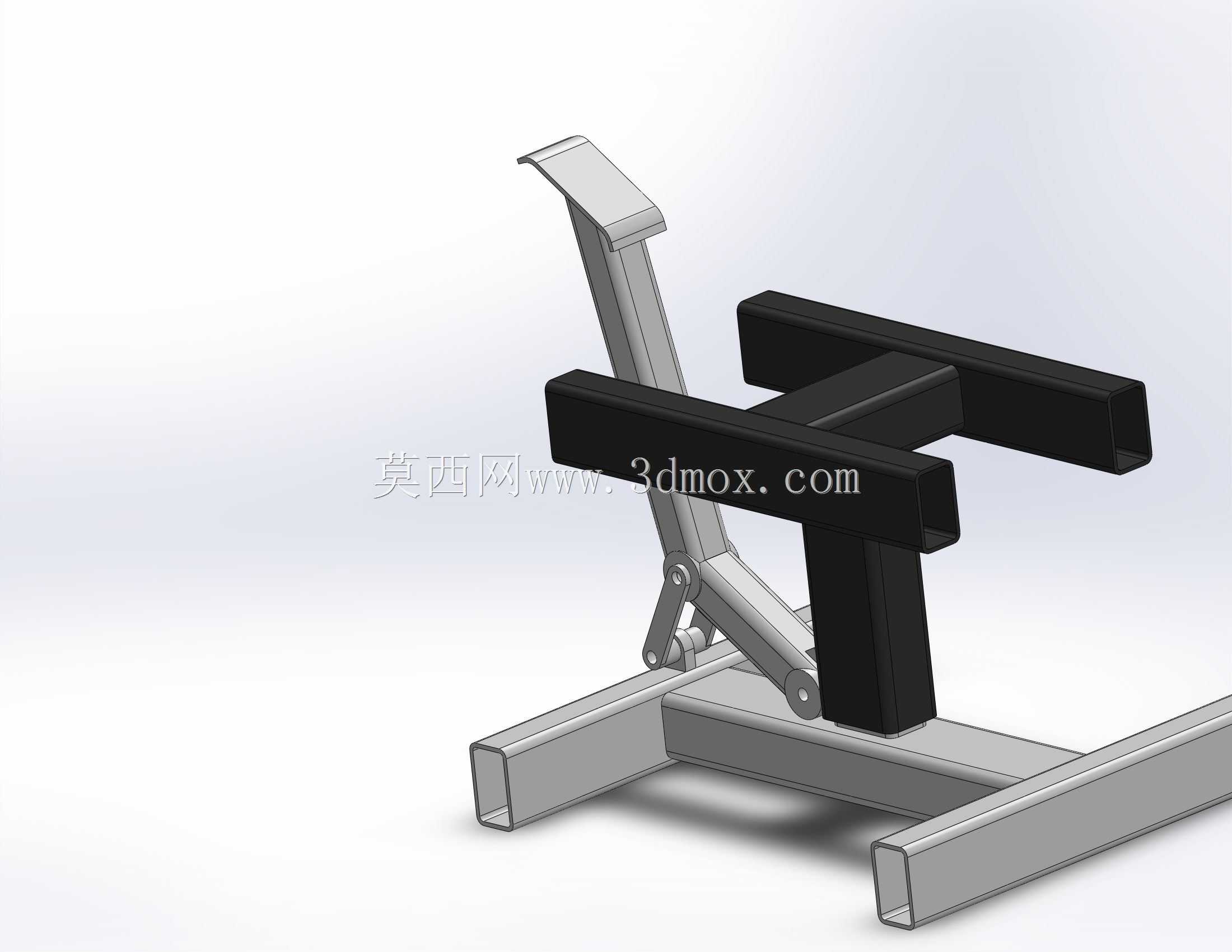

　　从结构功能来看，这套托架采用剪式连杆作为力传递核心，底部是两根平行的方管焊接底架，作为整个装置的支撑基础，底架的宽度和长度设计充分考虑了常见Y系列、YE2系列中小型电机的底座安装孔距范围，放置在水泥地面或者钢制检修平台上时，不会因为受力点偏载出现侧翻。上方的承托部分采用十字型方管焊接结构，横向的两根方管跨度刚好能贴合电机底座的加强筋位置，不会顶到电机的接线盒、散热风罩这些突出部件，纵向的方管直接和剪式机构的顶部铰接座连接，顶升力可以直接传递到承托面，避免悬臂结构带来的形变。

　　设计思路上，这套结构没有采用复杂的液压驱动，而是依托剪式连杆的机械自锁特性，通过丝杆转动带动连杆夹角变化实现高度调节，这种设计的优势在于没有液压密封件的老化泄漏问题，在车间多粉尘、多油污的环境下长期存放也不会出现失效情况，日常维护只需要在铰接销轴位置定期加注润滑脂即可。铰接位置全部采用带孔销轴加开口销的固定方式，磨损后可以快速更换销轴，不需要整体报废结构件，对于工厂工装管理来说，能有效降低长期使用成本。

　　从安装边界和尺寸适配角度来说，底架的方管选型壁厚不低于3mm，完全满足1吨以内中小型电机的承托需求，最低位高度控制在80mm左右，可以直接塞进安装在槽钢基础上的电机底部，不需要提前将电机抬离基础过高，最高顶升高度能达到280mm，足够留出更换减震垫、调整电机与泵体/减速机同轴度的操作空间。承托面的十字结构没有设计整块平板，是考虑到电机底部可能存在的油污、铁屑不会堆积在承托面上，避免电机放置时出现打滑，同时也能减轻整个托架的自重，单人就可以搬运转移，适合在车间不同工位之间周转使用。

　　实际使用过程中，这套托架不需要和地面做固定连接，依靠底架与接触面的摩擦力就能保持稳定，顶升过程中剪式连杆的两侧同步性通过中间的传动丝杆保证，不会出现单侧抬升导致电机倾斜的情况，相比用撬棍抬升、垫木块支撑的传统作业方式，支撑点的受力更均匀，不会因为木块碎裂、滑脱引发设备磕碰或者人员受伤的风险。在电机装配线上，这类托架也可以作为预装工位的临时支撑，调整到合适高度后配合输送线完成电机与负载端的对接，不需要额外配置复杂的升降工作台，适配多规格电机的柔性生产需求。

　　结构的受力路径设计非常清晰，顶升力从丝杆螺母副传递到两组剪式臂，再通过顶部铰接座分散到十字承托梁的四个接触点，最终电机的重力均匀传递到底部的两根平行底梁上，每个铰接点的受力都经过校核，在额定承重范围内，剪式臂的形变控制在0.2mm以内，不会因为长期承重出现永久变形。所有的焊接位置都采用满焊工艺，焊后做去应力处理，避免焊接应力释放导致结构尺寸偏移，影响顶升过程的顺畅度。
