哈雷摩托座椅缓冲弹簧结构设计

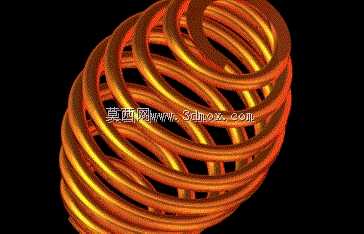

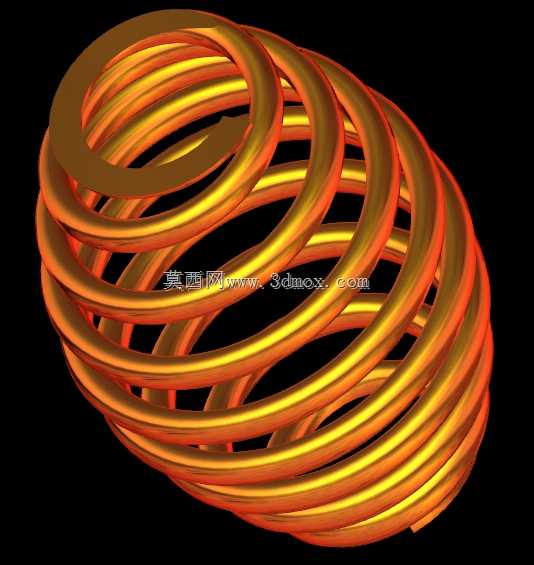

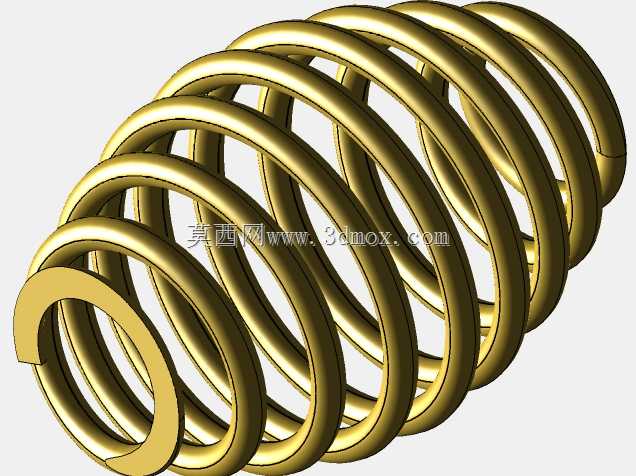

这款弹簧是针对哈雷系列摩托座椅开发的专用缓冲弹性元件，在实际装车场景中，主要承担座椅与车架连接位置的载荷缓冲、震动过滤功能，适配长途骑行、非铺装路面行驶时的动态载荷变化，避免路面颠簸直接传递到驾乘人员腰部，提升骑行过程的乘坐舒适度。从结构设计逻辑来看，该弹簧没有采用常规圆柱螺旋弹簧的直筒构型，而是采用了椭球形变径螺旋排布，这种设计首先是匹配哈雷座椅底部的弧形安装空间，不会和座椅下方的线束、车架加强筋产生运动干涉，同时变径的簧丝排布可以实现变刚度的载荷响应——轻载时仅外层大直径簧圈参与形变，过滤细碎路面震动，重载或者遇到大幅颠簸时内层小直径簧圈逐步贴合参与承载，避免弹簧压并失效，也不会出现刚度突变带来的突兀弹跳感。在安装边界的考量上，弹簧上下两端的收口位置做了平圈磨头处理，安装时可以直接卡入座椅底部的定位卡槽与车架上的弹簧安装座，不需要额外加装导向轴，上下安装端面的平行度控制在0.2mm以内，装车后不会出现偏载导致的簧圈侧向摩擦，延长弹簧的实际使用寿命。簧丝的排布间隙经过反复校核，在最大压缩行程下，相邻簧圈之间保留有0.5mm以上的安全间隙，不会出现压并时的簧圈碰擦异响，同时椭球的外形轮廓和座椅底部的包覆层弧度完全贴合，不会出现弹簧顶破座椅海绵或者蒙皮的问题。在实际使用场景中，这类弹簧除了承担垂直方向的缓冲载荷，还能适配骑行过程中座椅产生的小幅度侧向扭转，螺旋结构本身的周向形变余量可以吸收这类偏转载荷，避免连接位置出现应力集中断裂。设计过程中针对簧丝的曲率变化做了应力校核，变径位置的圆角过渡平滑，没有应力集中的锐角拐点，在承受交变载荷的工况下，疲劳寿命可以满足摩托全生命周期的使用要求，不需要频繁更换维护。和常规圆柱弹簧相比，这种椭球形构型在相同安装高度下，可以获得更长的有效形变行程，同时横向占用空间更小，能给座椅下方的其他部件留出更多布置余量，非常适合哈雷这类复古车型座椅下方紧凑的安装空间。
