DIN43650电磁阀连接器标准插座结构

这类DIN标准插座是工业流体控制回路里电磁阀配套的核心电气连接部件，日常在气动控制生产线、液压动力站、工业水处理管路、暖通自控系统里随处可见，主要承担电磁阀线圈与控制回路之间的电气连通作用，同时兼顾接线端的防护、固定与防误接功能。从实际使用场景来看，车间里的气动换向阀、液压系统的电磁溢流阀、水处理管路的电磁开关阀，只要是采用DIN43650标准接线形式的阀类元件，都需要配套这类插座完成接线，相比传统的裸线压接接线方式，这种标准化插座能大幅提升现场接线效率，也能避免接线错误导致的线圈烧毁问题，在设备后期维护更换电磁阀时，不用重新剥线压接，直接拔插插座就能完成元件更换，能有效缩短设备停机维护的时间。

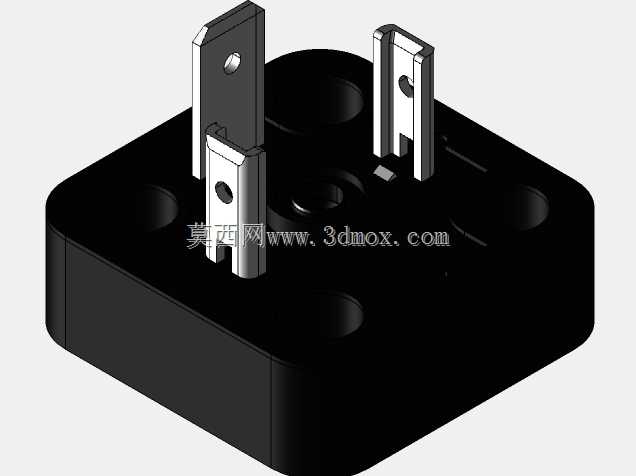

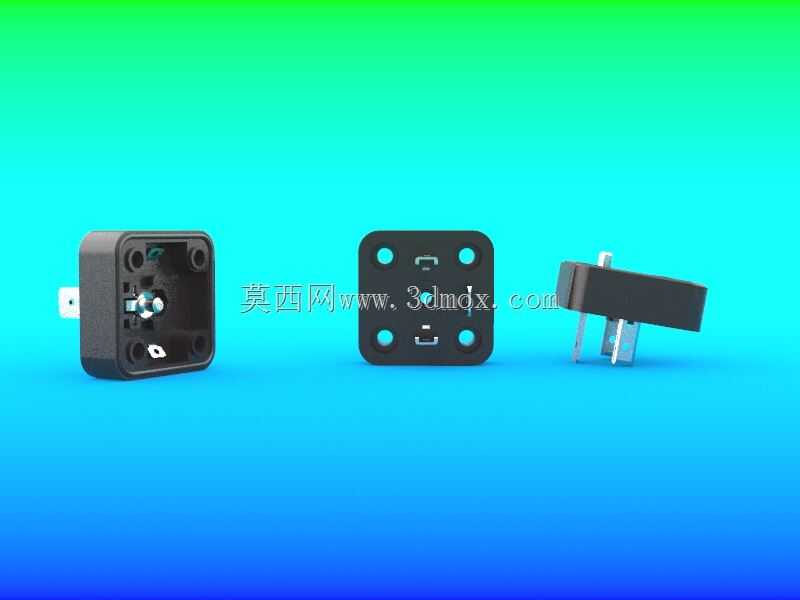

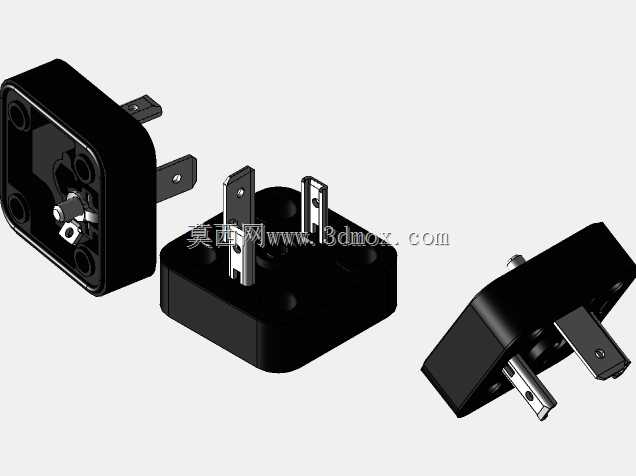

从结构设计思路来看，这款插座采用方形基座加对应插针的布局，基座上预留了四个对称的安装固定孔，安装时可以直接通过螺丝将插座基座固定在电磁阀线圈的接线端面上，孔位的间距完全遵循DIN43650标准的尺寸要求，能适配所有符合该标准的电磁阀产品，不需要额外做安装孔位的适配加工。插座内部的插针布局做了防呆设计，不同极性的插针位置有明确的区分，反向状态下无法插入，能从结构上避免现场接线时正负极接反的问题，保护电磁阀线圈不会因为接反电源出现损坏。插座的接触件采用导电性能优异的铜质基材，表面做了防氧化镀层，长期在车间多油污、多粉尘的环境下使用也能保持稳定的接触性能，不会因为接触电阻过大导致接线端发热。

从安装边界尺寸来看，这款插座的方形基座边长符合标准规定的尺寸范围，安装后突出电磁阀线圈端面的高度控制在合理范围内，不会因为插座突出过多导致周边管路、安装支架出现干涉，在密集布置阀组的阀岛上使用时，相邻电磁阀之间的插座也不会出现位置冲突。插座的接线端预留了足够的线缆引入空间，能适配常规线径的控制电缆，接线完成后可以配套对应的防护外罩，达到对应的防尘防水等级，满足车间溅水、多粉尘工况下的使用要求。在做三维建模的时候，这类标准件的建模重点是严格遵循标准规定的安装尺寸、插针位置、固定孔位参数，确保模型导入装配体后能直接完成配合，不需要额外调整尺寸，结构设计人员在做阀组布局设计时，可以直接调用这类标准件模型，提前预判接线空间，避免后期装配时出现插座与周边结构干涉的问题，也能提前统计物料清单，减少选型出错的概率。
