多回路集成式气电中继控制模组结构

项目分类:3D模型 发布时间:2021-08-28 ID:247240
  • 多回路集成式气电中继控制模组结构
  • 多回路集成式气电中继控制模组结构
  • 多回路集成式气电中继控制模组结构
  • 多回路集成式气电中继控制模组结构

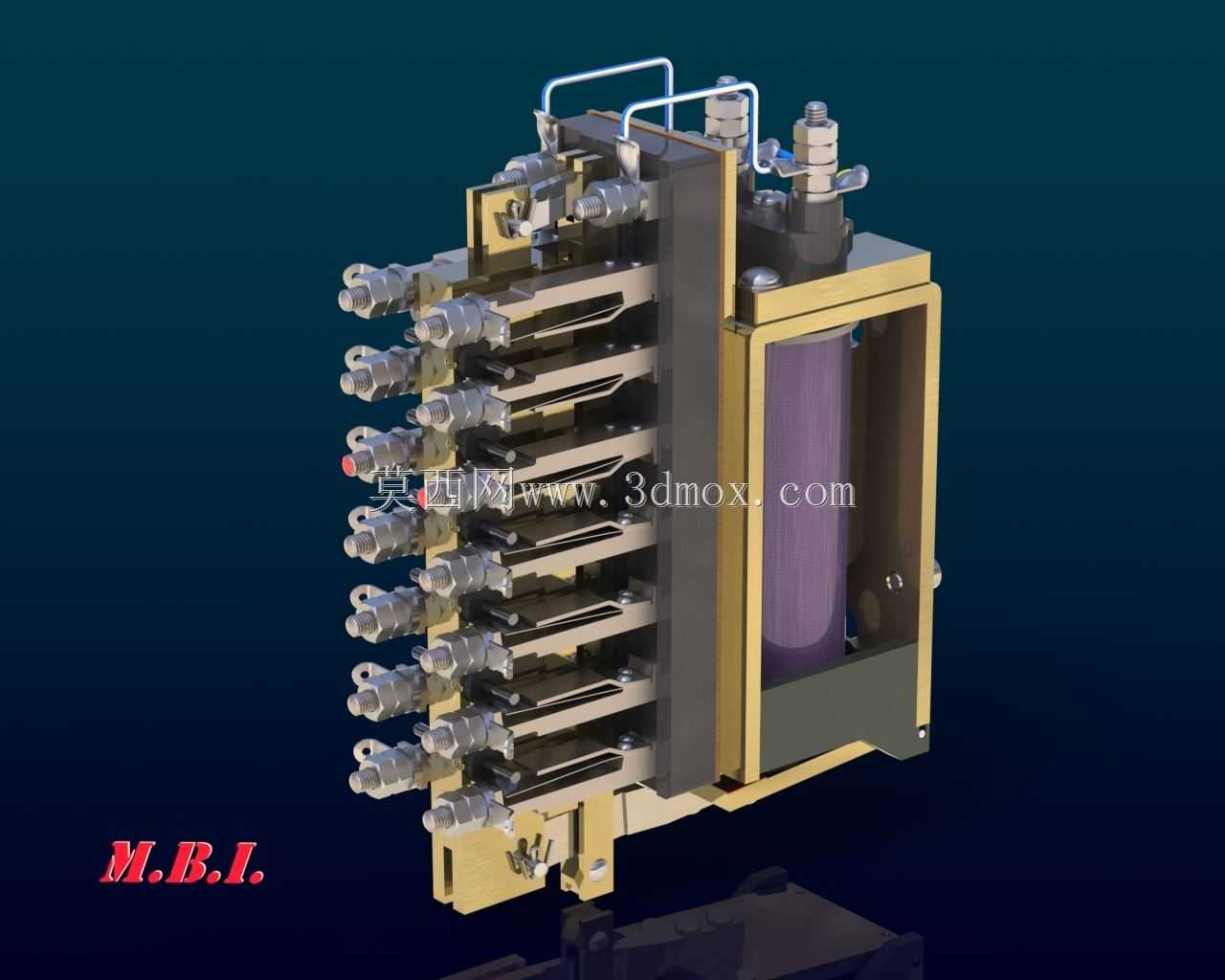

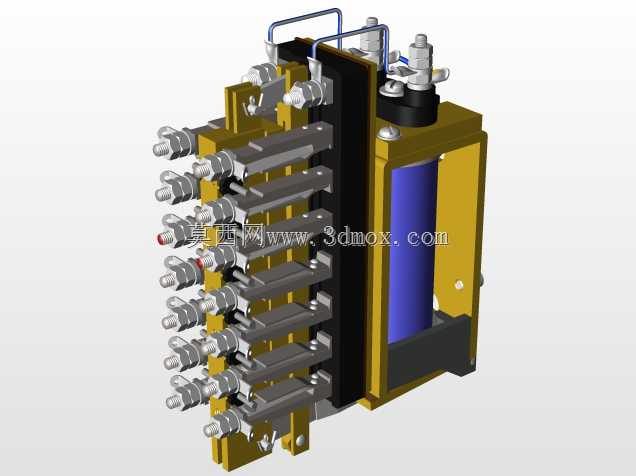

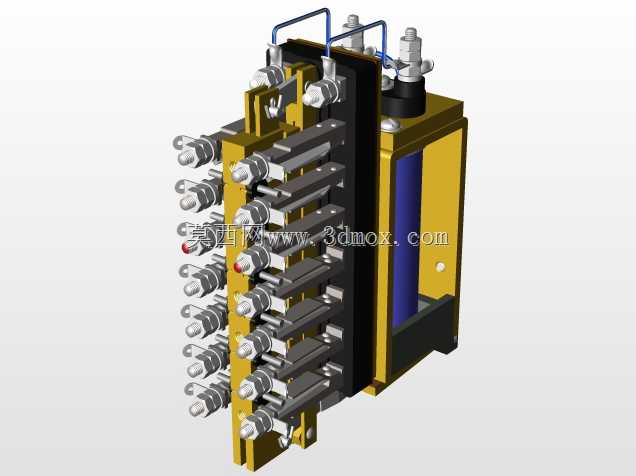

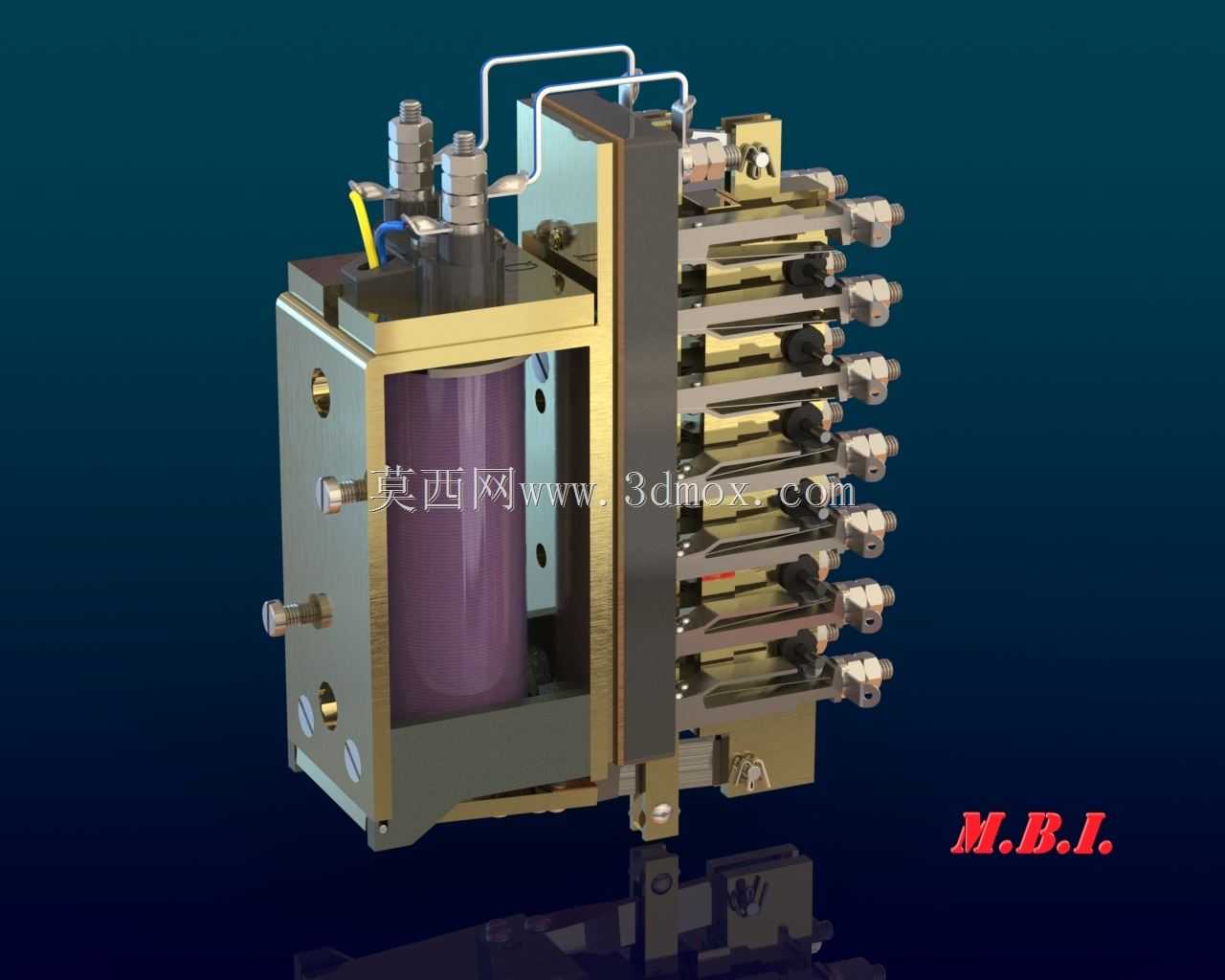

这款多回路集成中继结构,主要面向工业自动化产线的信号中转、动力回路分控场景设计,常见于机床控制回路、自动化装配工位的气电联动控制单元中,承担小电流控制信号放大、多回路气路通断同步切换的作用,解决长距离信号传输衰减、多执行端同步控制时的信号分流问题。从结构设计来看,整体采用侧装堆叠式布局,左侧为多组快插式气路接口,横向分七层排布,每层对应独立的气路通断控制腔,接口采用标准快插结构适配常规气动软管,无需额外转接件即可完成管路对接,接口端面做了防呆倒角处理,装配时可避免插接过深导致的密封件损伤。中部为层叠式触点与气路联动结构,每层金属导流片之间采用绝缘隔层分隔,隔层预留散热间隙,避免多回路同时导通时热量堆积影响触点寿命,金属构件表面做了镀镍防锈处理,适配车间多尘、存在少量切削油雾的使用环境。右侧为电磁驱动与气路缓冲腔体,外部采用框架式金属护罩包裹,护罩一侧做开放式镂空设计,既可以直观观察内部阀芯动作状态,也能减少整体结构重量,腔体内部预留了阀芯动作的缓冲行程,避免通断瞬间的气流冲击导致管路抖动。安装边界方面,整体底部预留了两个对称的安装固定孔位,可直接通过螺栓固定在设备安装板或DIN导轨适配支架上,整体厚度控制在窄幅尺寸内,多组并排安装时不会占用过多柜内横向空间,顶部预留的气路辅件接口可外接排气节流、压力检测元件,无需对主体结构做二次改造。设计过程中优先考虑了现场维护的便捷性,每层控制回路采用独立模块化装配,单路出现故障时可单独拆解对应层的组件进行更换,无需拆解整个模组,大幅降低产线停机维护的时间成本,气路与电路的走线区域做了物理分隔,避免管路漏气凝结的水汽侵入电气触点区域引发短路故障,触点接触部位采用银合金材质,相比纯铜触点具备更好的耐电弧烧蚀性能,可适配频繁通断的工况使用需求。
