薄型平板式应变测力称重传感结构

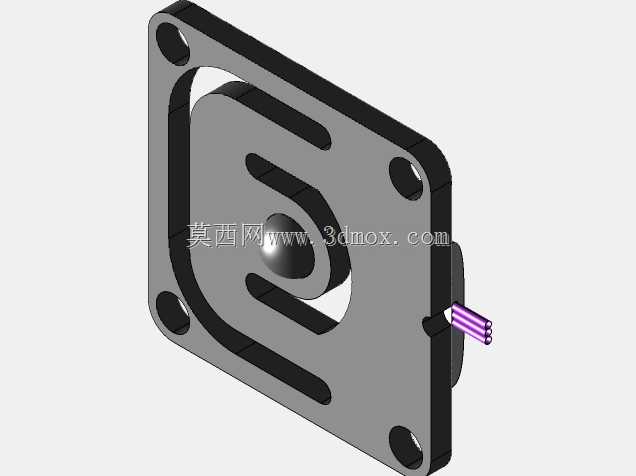

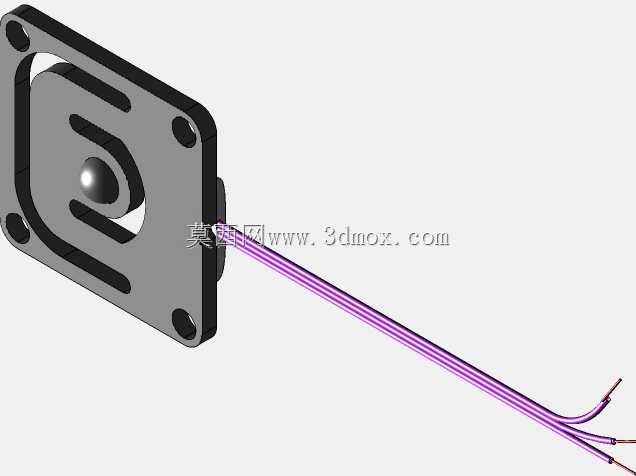

做设备集成的结构工程师多半都接触过这类薄型平板式测力元件，它最常见的应用场景是小量程台秤、小型物料分拣工位的载荷检测、智能仓储的货位重量核验，还有部分小型自动化装配线的压装力反馈环节，相比柱式、S型测力元件，这种平板结构的安装空间占用极小，不需要额外设计复杂的安装支座，能直接嵌入到设备的承载面下方，大幅压缩整机的竖向安装尺寸。从结构设计逻辑来看，这类测力元件采用整体式弹性体加工，主体是方形带安装孔的平板结构，四个角位预留的通孔是安装固定位，安装时直接通过螺栓将弹性体基座固定在设备的安装基准面上，承载面直接对接上方的载物平台，不需要额外的力传导转接件，能减少中间连接环节带来的测量误差。弹性体的应变区采用了对称式开槽设计，通过线切割加工出的迂回形变槽，能让受载时的应变集中在贴片区，既保证了受载时形变的线性度，又能限制侧向力、偏载带来的非测量方向形变干扰，避免侧向载荷损坏应变片，也能降低偏载时的测量偏差。出线端做了侧向出线的防护结构，线缆从弹性体侧方的护线套引出，不会占用竖向安装空间，也能避免设备运行过程中线缆被承载部件剐蹭磨损。从安装边界来看，这类薄型结构的整体厚度通常控制在十毫米级，方形安装面的孔位符合小量程测力场景的通用安装间距，安装时只需要保证固定面的平面度公差在0.1mm以内，避免安装面不平导致弹性体受附加预应力，影响测量精度。实际选型应用时，这类结构适合静态或低动态响应的载荷测量场景，不适合高频冲击载荷的检测环境，安装时要注意在承载面和固定基座之间预留足够的形变间隙，避免弹性体形变时和周边结构发生剐蹭，导致测量值失准。弹性体的材质通常选用高强度铝合金，兼顾形变灵敏度和结构强度，表面做阳极氧化处理，能适应常规工业环境的防腐蚀要求，不需要额外做表面防护处理就能直接在车间环境下使用。
