QFN封装高精度高度压力传感元件

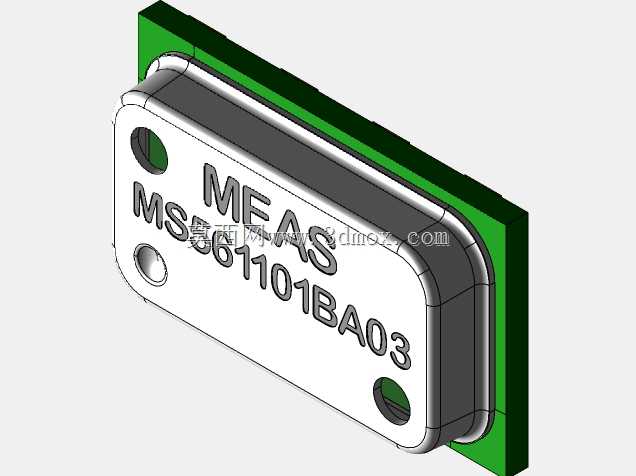

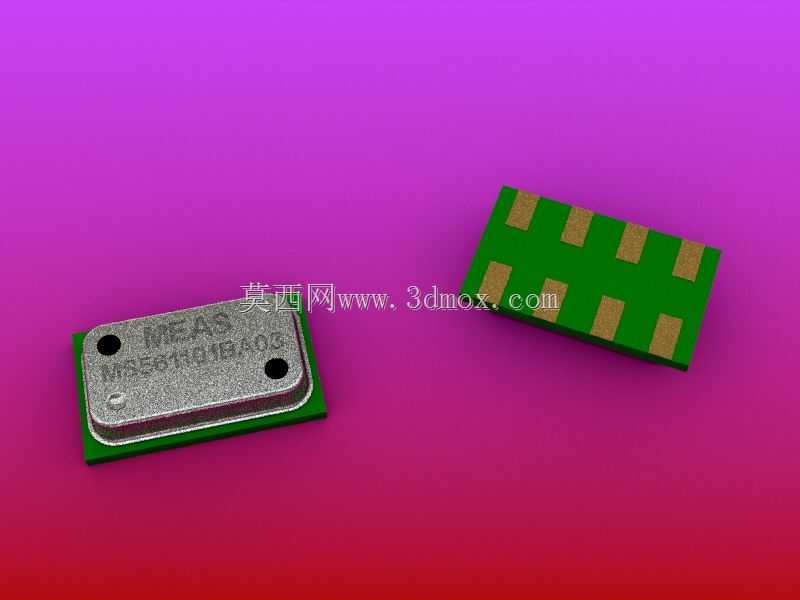

在消费级无人机定高、便携式户外导航设备、智能穿戴海拔监测、小型气象采集终端这类对安装空间有严苛限制的场景里，传感元件的尺寸、接口兼容性、测量精度直接决定了终端产品的结构设计上限与实际使用表现。这款高度压力传感元件采用QFN表贴封装设计，整体外形尺寸控制在5.0×3.0×1.0mm，属于典型的微型化表贴器件，在PCB布局阶段仅需占用极小的板上空间，不需要额外设计凸起的安装结构，能够适配厚度受限的紧凑型终端设备内部堆叠要求，安装时仅需按照封装焊盘定义完成SMT贴片即可，不需要额外设计固定孔位或者辅助定位结构，大幅降低终端产品的结构设计复杂度。从功能设计层面来看，该元件同时集成SPI与I2C两类通用数字总线接口，能够适配绝大多数主流主控芯片的通讯需求，设计人员在进行硬件选型时不需要额外增加通讯转换电路，既可以简化电路布线逻辑，也能减少板上额外元件的占用空间，降低整体BOM成本。在实际工况使用中，这类传感元件通过检测环境气压变化换算得到对应高度值，同时可输出精准的压力检测数据，测量分辨率能够满足户外徒步导航、室内楼层定位、无人机低空定高、小型气密检测设备的使用需求，相比传统的大体积气压传感模块，它的全固态表贴结构抗振动性能更强，在存在小幅持续振动的移动类设备上也能保持稳定的测量输出，不会因为结构松动出现测量漂移。建模过程中严格还原了元件的外部结构细节，包括金属感压面的定位孔、封装本体的边缘倒角、底部焊盘的排布位置与尺寸公差，能够直接用于PCB装配干涉检查、产品结构堆叠仿真、整机数字样机的装配验证工作。设计人员在调用该模型进行结构设计时，可以直接将其导入装配环境，核对元件与周边壳体、屏蔽罩、相邻元器件的安全间隙，提前规避SMT贴片阶段可能出现的干涉问题，也能在产品开模前确认外壳上对应气压导通孔的位置是否与传感元件的感压区域对齐，避免因为结构设计偏差导致气压检测失准。不同于插件式传感元件需要预留焊接操作空间，这款QFN封装的元件在结构设计时仅需在感压面上方预留0.3mm以上的通气间隙即可，不需要预留额外的操作空间，能够进一步压缩终端产品的整体厚度，适配当下消费电子、便携工业检测设备轻薄化的设计趋势。
