DIN6917工字钢用方锥垫圈结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:247249
  • DIN6917工字钢用方锥垫圈结构设计
  • DIN6917工字钢用方锥垫圈结构设计
  • DIN6917工字钢用方锥垫圈结构设计
  • DIN6917工字钢用方锥垫圈结构设计
  • DIN6917工字钢用方锥垫圈结构设计
  • DIN6917工字钢用方锥垫圈结构设计
  • DIN6917工字钢用方锥垫圈结构设计
  • DIN6917工字钢用方锥垫圈结构设计
  • DIN6917工字钢用方锥垫圈结构设计
  • DIN6917工字钢用方锥垫圈结构设计

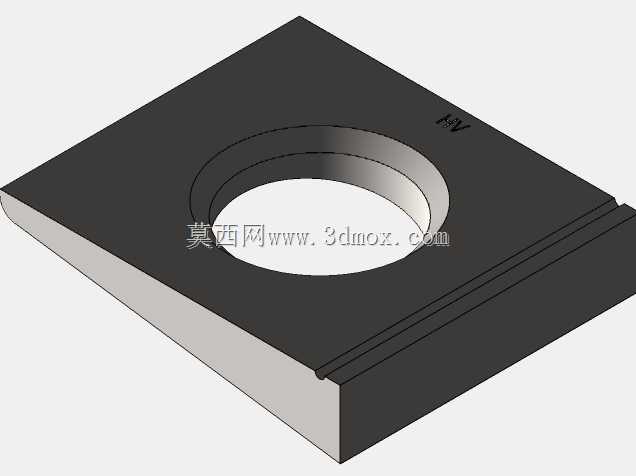

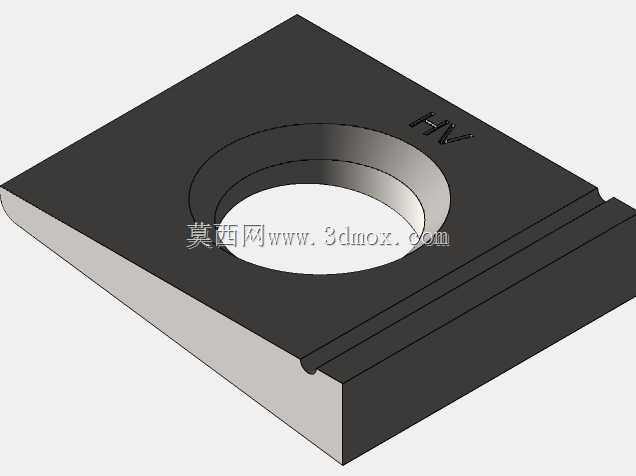

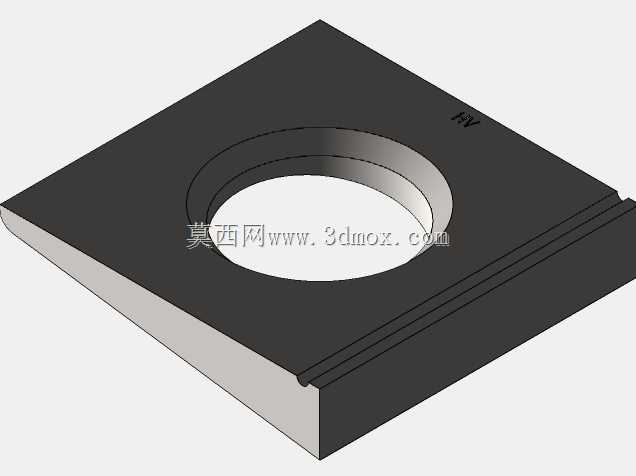

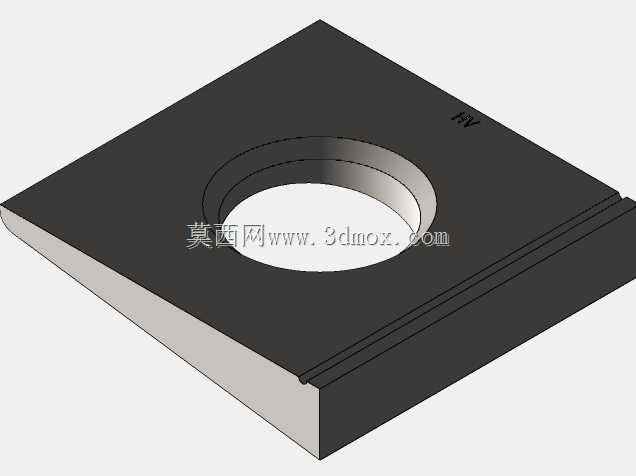

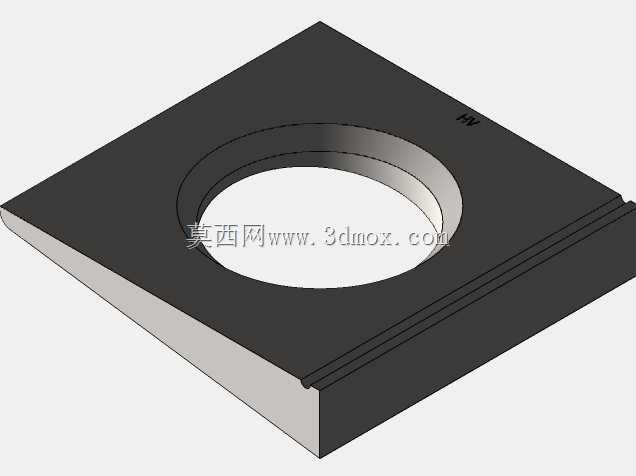

在重型钢结构厂房、大跨度桥梁、高层钢构建筑的梁柱节点连接场景中,工字钢与高强度螺栓的配合经常遇到一个棘手的问题:工字钢翼缘带有固定的倾斜坡度,普通平垫圈安装后会出现垫圈与螺栓头支承面不密贴、螺栓受附加弯矩、预紧力损失的问题,DIN6917标准的方锥形垫圈就是为解决这一工程痛点设计的专用配套紧固件。这类垫圈的核心设计思路是通过自身带有的锥面结构,完全匹配工字钢翼缘的倾斜角度,安装后垫圈上下两个端面分别与螺栓头/螺母支承面、工字钢翼缘表面形成完全贴合的面接触,从根源上消除连接副的安装间隙,避免螺栓杆承受额外的弯曲应力,保证高强度螺栓连接副的摩擦传力性能符合设计要求。从结构特性来看,该垫圈采用方形外轮廓设计,相比圆形垫圈,在工字钢翼缘的有限安装空间内能够提供更大的支承接触面积,有效降低接触面的压应力,防止预紧后垫圈压入钢材表面造成预紧力松弛;内孔尺寸与对应规格的螺栓杆径留有合理的安装间隙,既方便现场穿装作业,又不会因间隙过大导致垫圈偏位。不同规格的垫圈对应不同的工字钢型号与螺栓公称直径,从M12到M36的常用高强度螺栓规格均有对应配套尺寸,垫圈的厚度、锥度、方形边长均经过严格的力学计算,保证在螺栓达到额定预紧力时,垫圈自身不会发生塑性变形,同时能够将螺栓的夹紧力均匀传递到工字钢翼缘表面。在实际选型应用中,需要注意垫圈的锥面方向必须与工字钢翼缘的倾斜方向匹配,锥面贴紧翼缘,平面侧朝向螺栓头或螺母,安装后要检查垫圈四周与支承面的密贴度,0.1mm塞尺不得塞入接触面的主要受力区域。这类垫圈通常与10.9级、12.9级大六角高强度螺栓或扭剪型高强度螺栓配套使用,多用于钢结构的梁柱刚接节点、支撑连接节点、吊车梁连接节点等承受动荷载或静荷载的关键传力部位,能够有效提升连接副的抗疲劳性能,降低长期荷载作用下的连接松动风险。在三维建模过程中,需要严格遵循标准给定的尺寸参数,准确还原锥面角度、方形轮廓的倒角、内孔的尺寸公差,保证模型在虚拟装配时能够准确模拟实际安装状态,避免后续工程出图、装配干涉检查出现偏差,为钢结构节点的数字化设计、预制加工提供准确的模型支撑。
