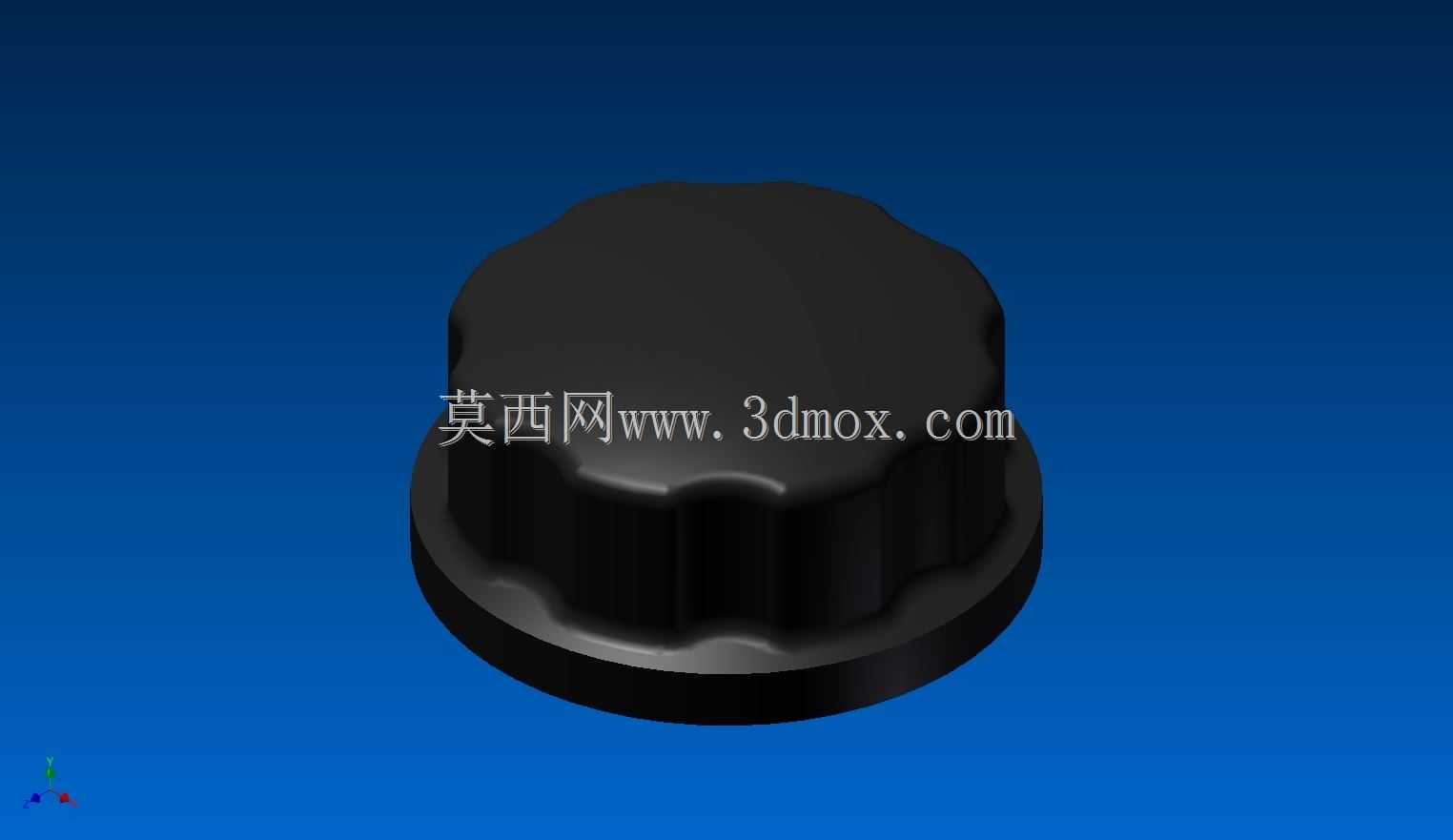

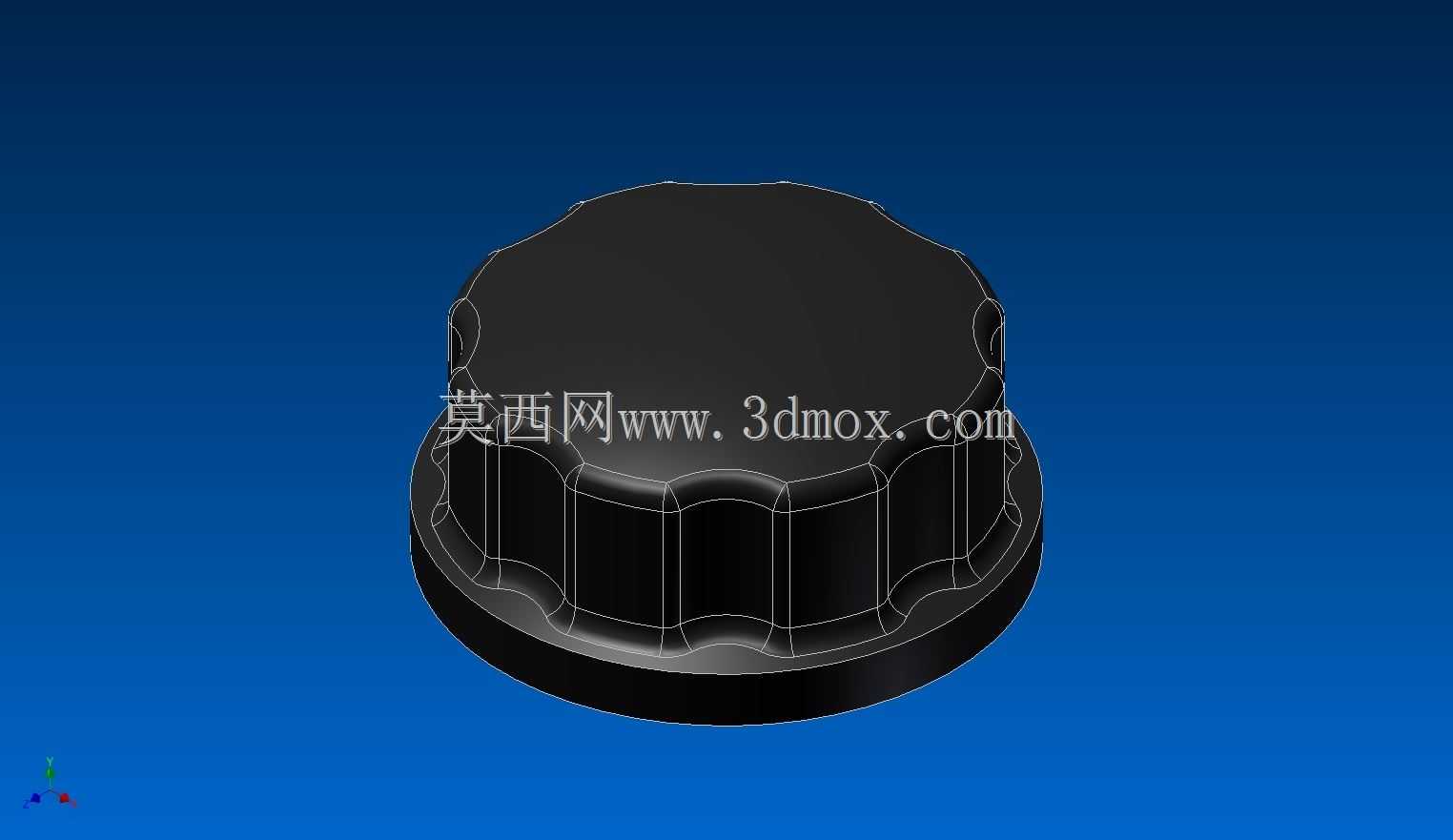

带防滑棱面旋钮式密封端盖结构

这类带防滑棱的旋钮式端盖，常应用在小型流体储液腔体、低压管路终端、手动调节机构的端部位置，日常在小型实验设备、家用净水装置、园林灌溉控制阀、小型化工加药装置上都能见到同结构部件的身影。从实际使用场景来看，它的核心作用有两个：一是作为腔体端部的密封封堵件，阻挡内部介质外泄、同时隔绝外部粉尘水汽进入腔体内部；二是作为手动操作的施力部件，用户无需额外工具，徒手就能完成端盖的旋紧或拆卸操作，部分同结构件还会集成调节功能，旋转过程中同步改变内部阀芯的开度，实现流量、压力的手动调节。

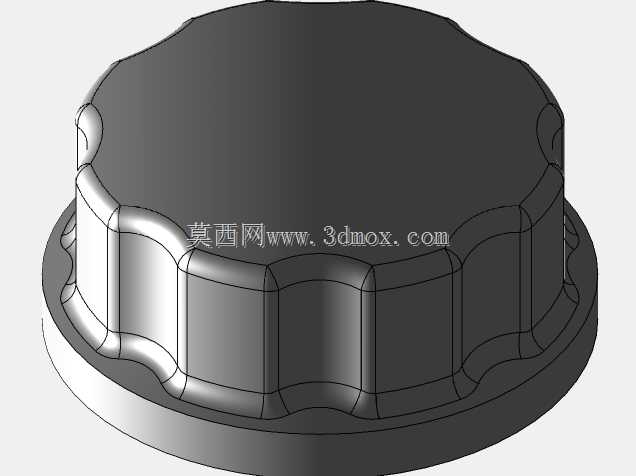

设计这类部件的时候，首先要考虑的是徒手操作的摩擦力需求，所以在外周做了均匀分布的内凹防滑棱，棱边做了大圆角过渡，既避免旋拧时硌手，也能在手部带薄汗、沾有少量水渍或油污的时候，依然能提供足够的旋转扭矩，不会出现打滑的情况。顶部做了平整的封闭面，没有多余的凸起结构，既可以避免日常使用中磕碰剐蹭，也能减少灰尘在表面积攒，日常擦拭清洁也更方便。底部的法兰凸缘结构是安装定位的关键，凸缘的外径尺寸要和安装基座的沉孔尺寸匹配，安装时凸缘端面贴合密封面，配合内置的密封圈就能实现端面密封，凸缘的厚度决定了端盖旋紧后的轴向限位位置，避免旋紧过度导致螺纹滑牙或者密封圈被压溃失效。

建模过程中要重点关注几个尺寸边界：首先是外周防滑棱的分布数量和深度，棱数太少会导致单次旋拧的施力点不足，棱太深则容易在注塑生产时出现缩痕，影响外观和尺寸精度；其次是底部连接螺纹的公差配合，要和对应安装位的外螺纹或内螺纹做适配，保证旋合顺畅无卡滞，同时螺纹段的长度要满足密封所需的旋合圈数，避免旋合过短导致密封失效；另外整体的壁厚要尽量保持均匀，顶部和侧壁的过渡位置做圆角衔接，减少注塑生产时的应力集中，避免部件受温度变化出现开裂变形。这类部件一般采用改性PP或者尼龙材质注塑成型，具备一定的耐化学腐蚀性能，能适配多数弱酸弱碱的工作介质，部分需要更高强度的使用场景也会采用POM材质加工，耐磨性能更好，反复旋拧的使用寿命更长。
