节点复位耦合输送变向调整装置

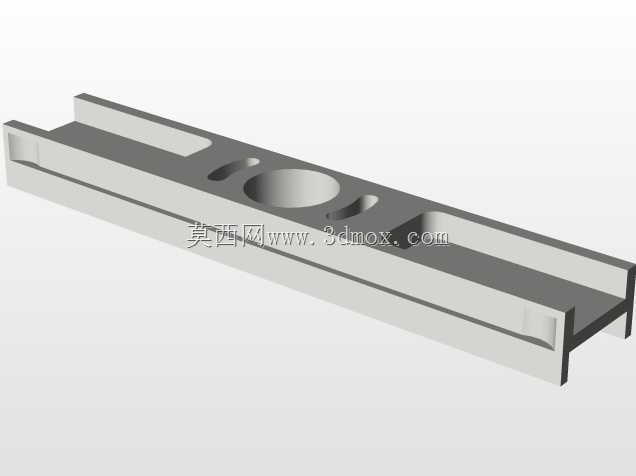

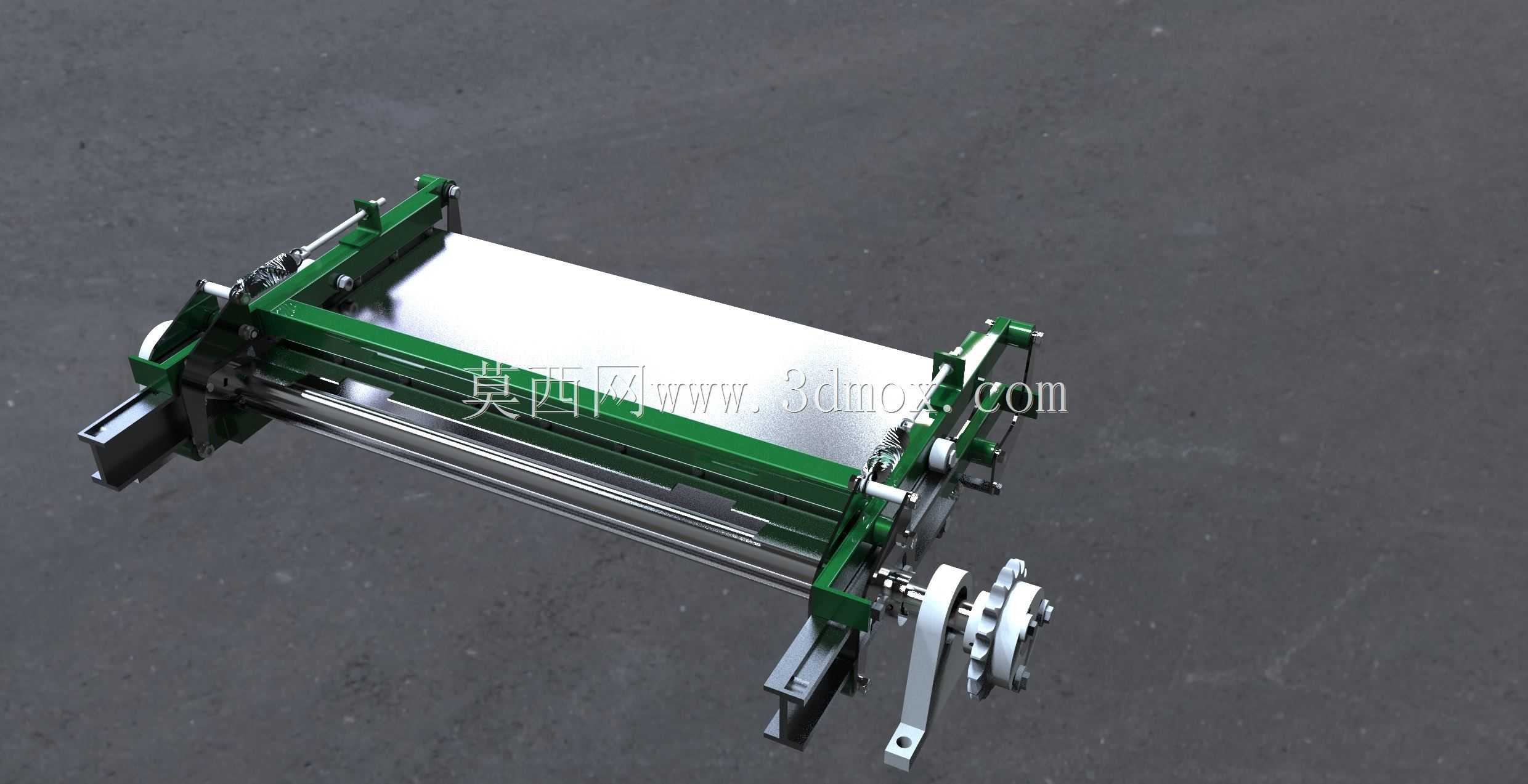

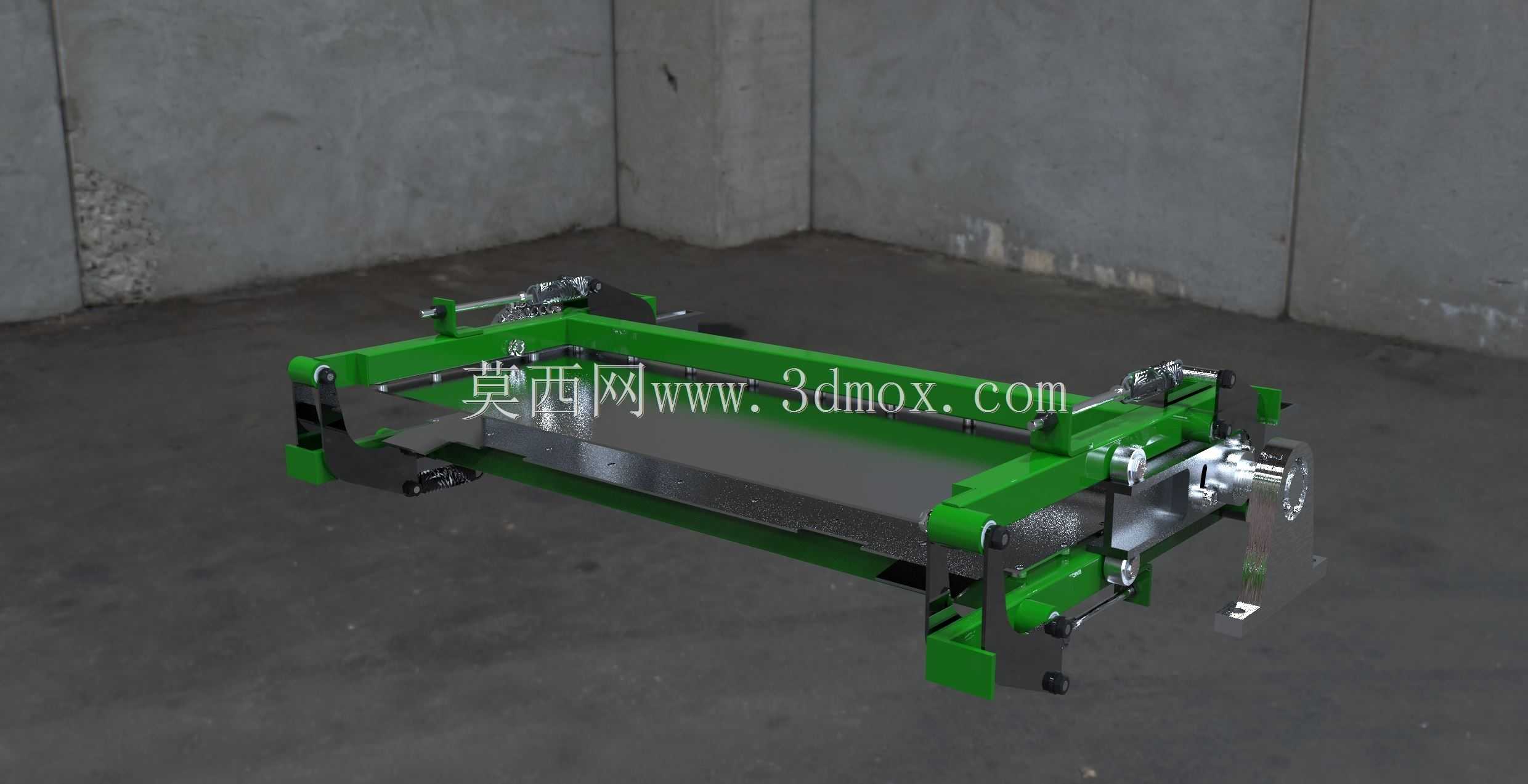

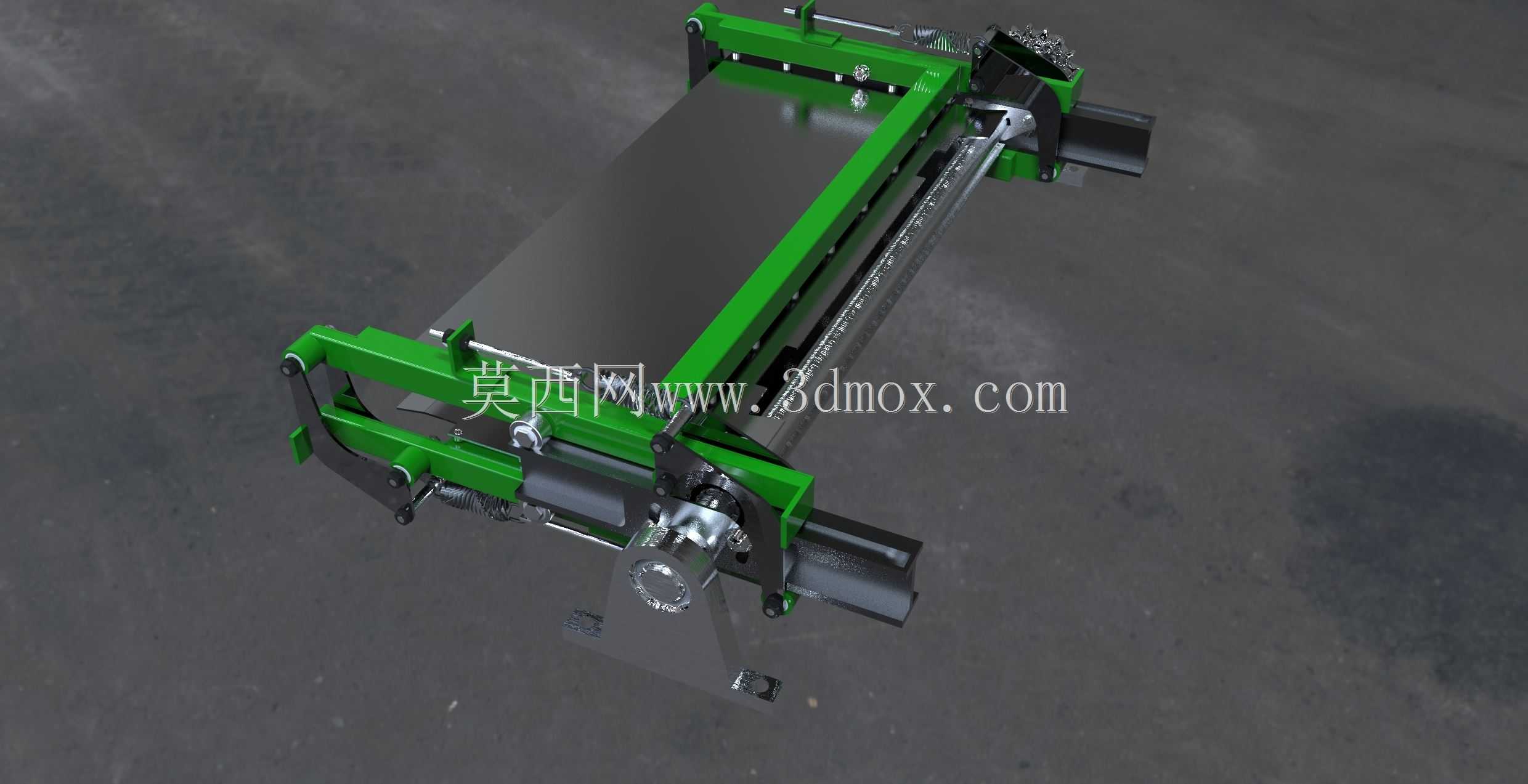

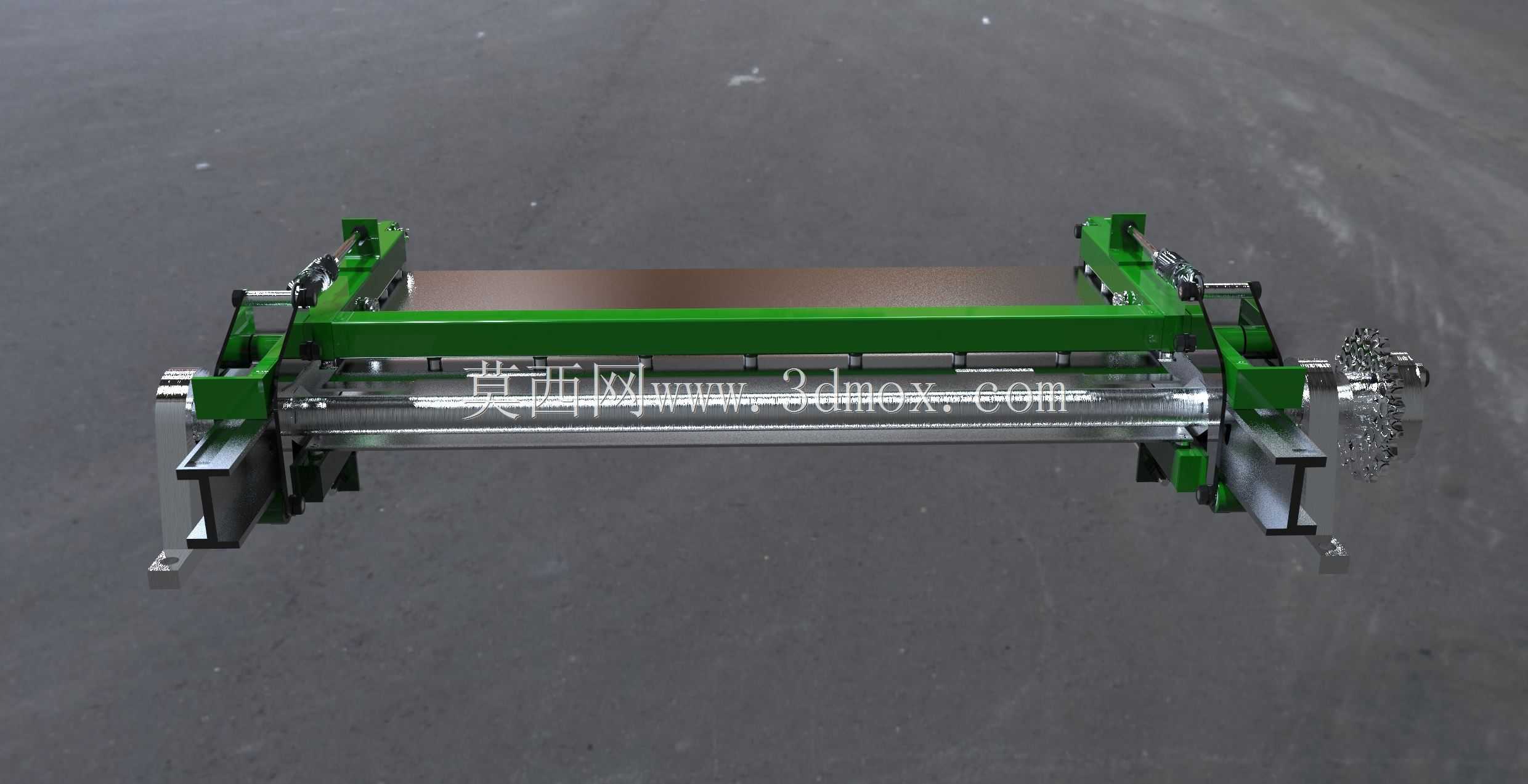

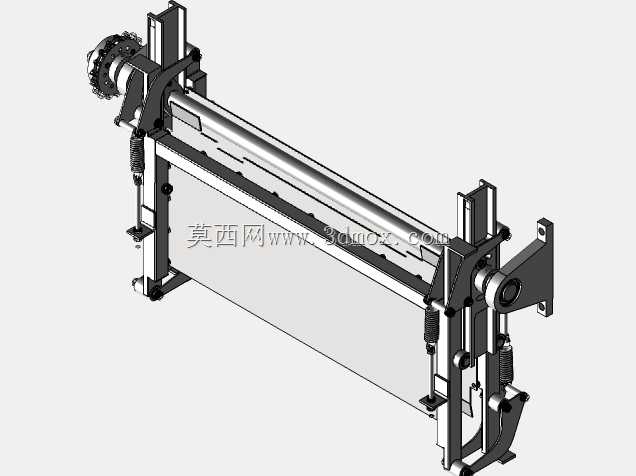

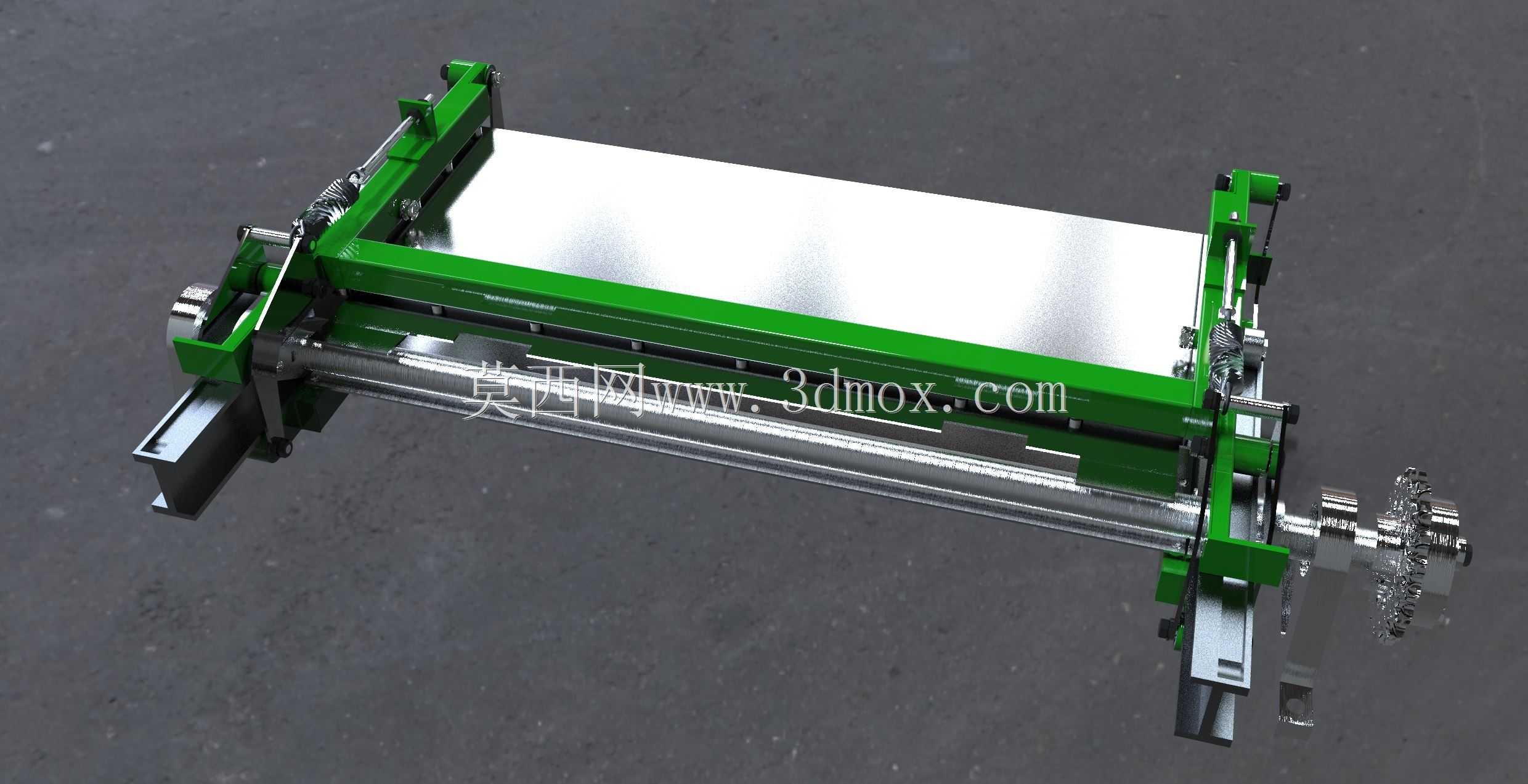

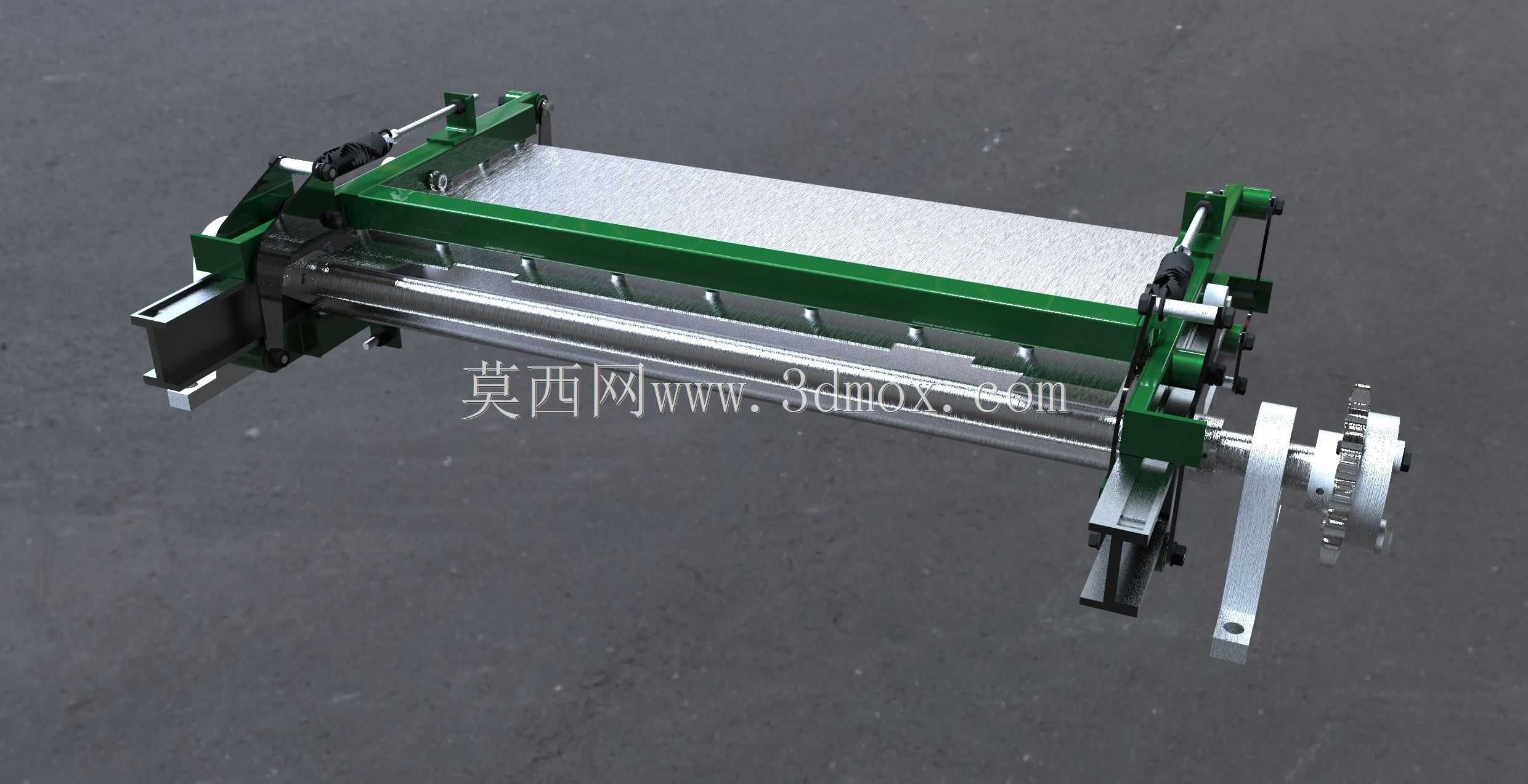

该装置主要应用于散料输送系统的皮带纠偏作业场景，在矿山、港口、电厂的长距离带式输送线上，可针对皮带运行过程中出现的跑偏、节点位移问题进行实时复位调整，避免皮带边缘磨损、撒料甚至跑偏撕裂的故障。从结构设计来看，整体采用框架式焊接机架作为承载主体，两侧对称布置的摆臂组件通过铰接座与主框架连接，摆臂端部设置的托辊组可直接与皮带下表面接触，当皮带出现横向偏移时，皮带边缘的推力会带动对应侧摆臂偏转，通过连杆耦合机构将偏转力传递至另一侧的调整托辊，形成双向联动的复位力矩，无需额外配置动力源即可完成皮带的自动对中调整。设计过程中重点考虑了安装边界的适配性，主框架的横向安装尺寸可覆盖主流带宽的输送机架安装孔位，纵向安装高度预留了足够的托辊调整行程，铰接位置全部采用免维护的自润滑轴套，可适应多粉尘、高湿度的恶劣作业环境，减少日常运维的工作量。装置中部设置的平整承托板可在皮带复位过程中提供稳定的支撑面，避免皮带在调整过程中出现局部凹陷变形，端部的传动调节组件可根据现场实际工况调整摆臂的初始偏转角度，适配不同张紧度、不同运行速度的输送皮带。不同于传统的单侧边纠偏结构，该耦合式设计可实现两侧调整动作的同步响应，不会出现单侧调整过度导致的皮带蛇形运行问题，机架主体采用型材焊接后整体去应力处理，长期运行不会出现框架变形导致的调整精度下降问题，所有外露的转动部件都设置了防护挡板，避免散料卡滞影响机构动作灵活性。在实际选型适配时，可根据输送物料的粒度、皮带运行速度调整托辊的包角与摆臂的力臂长度，保证复位力矩足够的同时不会对皮带边缘造成额外的挤压损伤，整体结构无复杂电控元件，纯机械结构的可靠性更高，适合在无人值守的偏远输送工段长期稳定运行。
