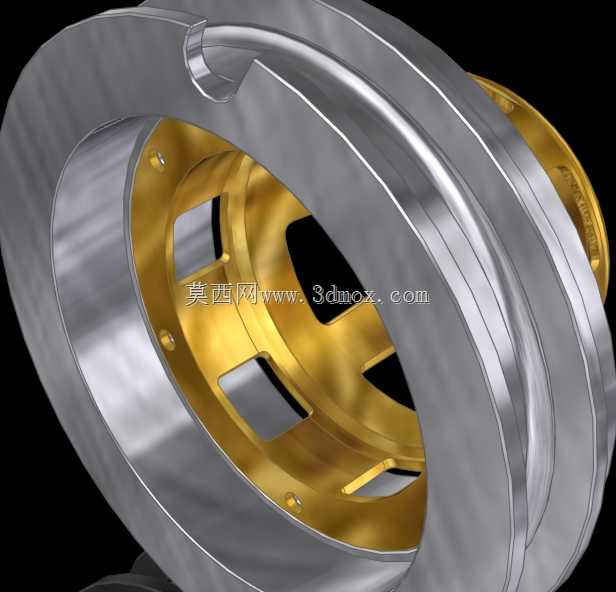

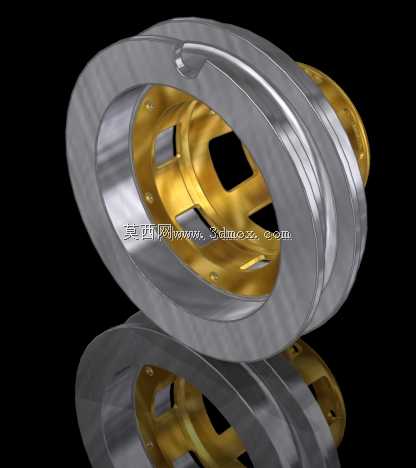

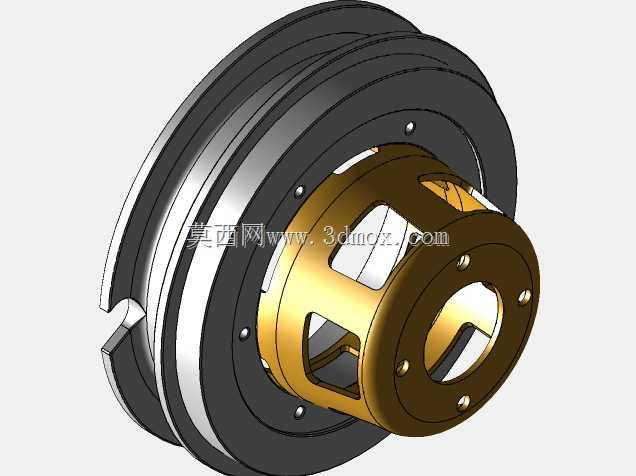

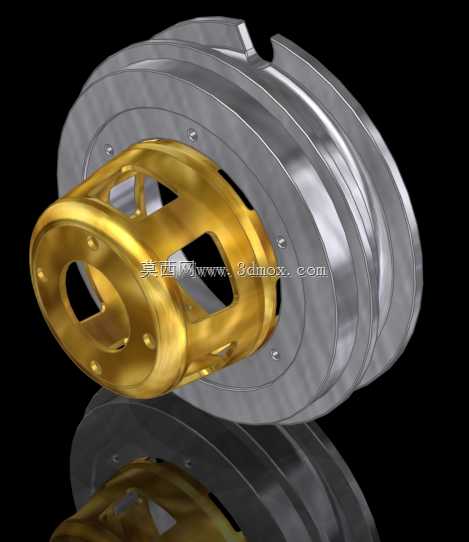

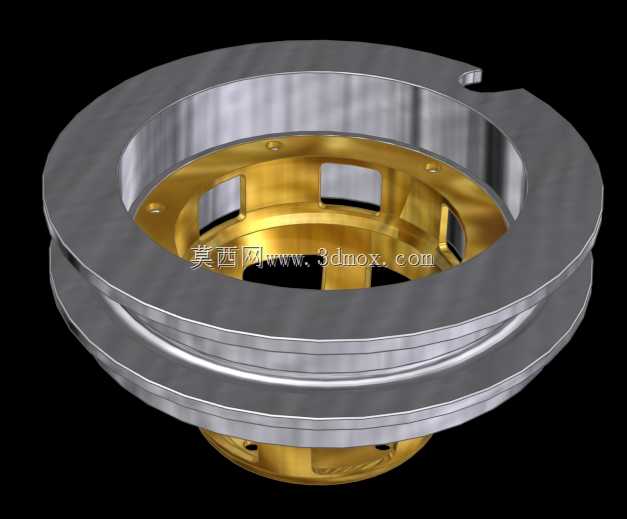

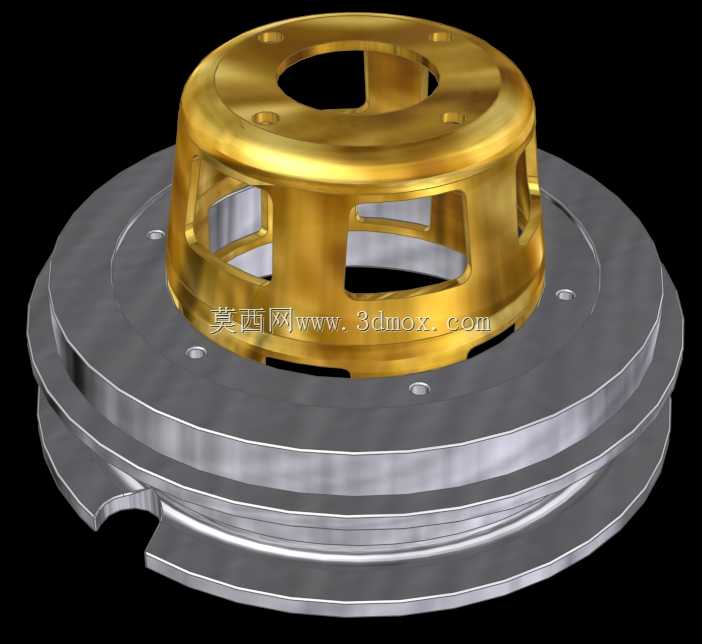

10马力柴油机起动传动皮带轮结构设计

这款皮带轮主要适配小马力单缸柴油机的起动传动链路，常见于小型农用动力机组、微型工程机械辅机、小型发电机组的动力端传动布局，核心作用是在柴油机起动阶段传递起动机输出扭矩，带动曲轴完成初始转动达到点火转速，运行阶段也可兼顾附属外设的动力取力传动。从结构设计来看，轮体采用双金属复合结构思路，外圈带多楔带轮槽的部分选用耐磨铸铁材质，保证皮带长期摩擦接触下的磨损寿命，内圈轮毂部分采用轻量化合金材质，降低整体转动惯量，减少起动阶段的动力损耗。轮体中部开设的多组矩形镂空槽，一方面是为了平衡轮体转动时的周向质量分布，降低高速转动下的径向跳动量，另一方面也能在运行过程中形成空气对流通道，带走皮带摩擦产生的热量，避免橡胶皮带过早老化失效。安装边界上，内圈轮毂的定位止口与柴油机曲轴端的定位轴径采用过渡配合设计，端面预留的螺栓安装孔位与曲轴法兰孔位完全对应，安装时无需额外加工适配，轮槽的基准直径与配套三角带的型号完全匹配，保证传动比精准，不会出现皮带打滑、咬带的问题。设计过程中优先考虑了小马力柴油机的起动工况特性，这类机型起动时瞬时冲击载荷较大，因此轮体与轮毂的连接部位做了加厚过渡处理，避免应力集中导致的轮体开裂，同时轮槽的表面粗糙度做了专门控制，既不会因为过于光滑导致皮带传动打滑，也不会因为粗糙度过高加速皮带磨损。在实际配套场景中，这类皮带轮不需要额外加装张紧轮调整结构，依靠自身轮槽的加工精度就能保证皮带的贴合度，安装时只需保证轮体端面与曲轴轴线的垂直度公差在允许范围内，即可长期稳定运行，日常维护仅需定期检查皮带张紧度，不需要对轮体本身做额外保养。轮体的整体轴向尺寸经过严格控制，安装后不会与柴油机端盖、起动电机外壳发生运动干涉，适配不同厂家同马力段柴油机的安装空间要求，不需要对原有动力端结构做改动即可直接替换使用。
