起重吊装用U型带吊环连接附件结构

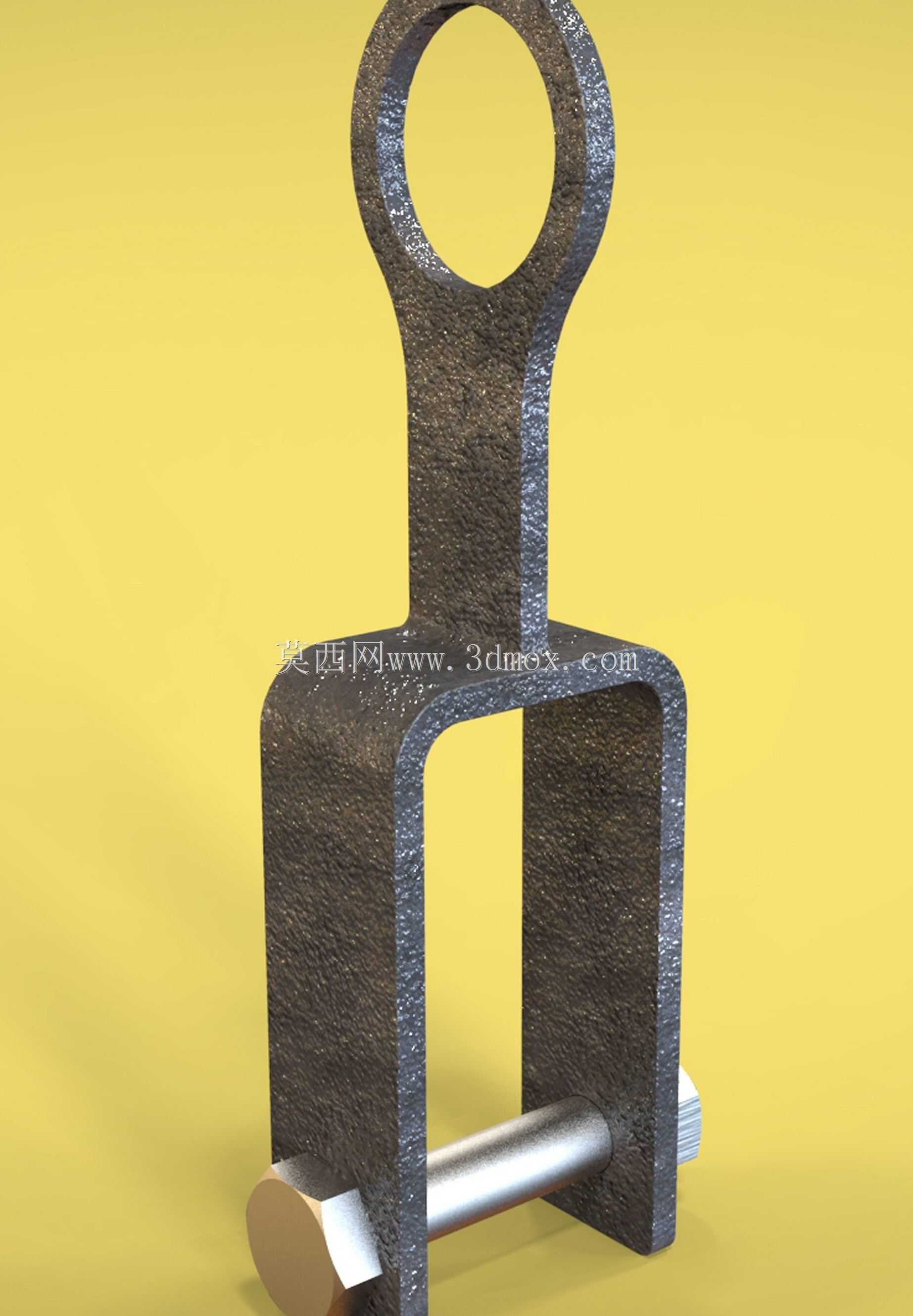

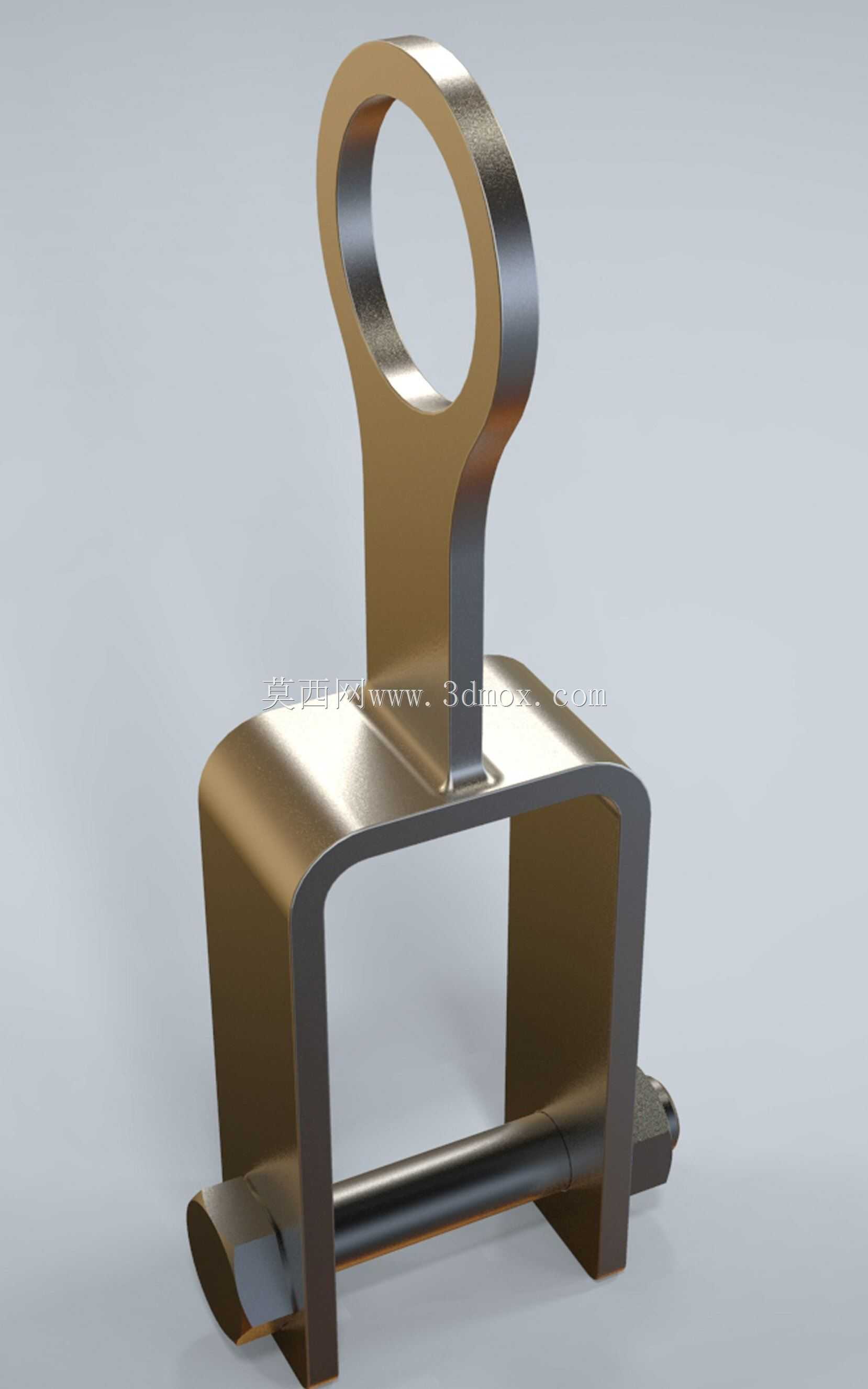

这类带吊环的U型起重连接附件，常配套在小型起重设备、车间行吊、物料吊运工装的末端环节，作为吊点与被吊工件之间的传力连接件使用，区别于普通卸扣的结构形式，它的吊环与U型架采用一体化弯折成型设计，减少了分体装配带来的应力集中风险，在频繁起吊、变向受力的工况下能保持更稳定的力学性能。从结构设计逻辑来看，上部的环形吊耳做了内外圈圆弧过渡处理，吊装时钢丝绳、吊钩或者卸扣销轴穿入环内，接触面不会出现尖锐棱边切割吊索的问题，环身的截面厚度经过受力核算，能匹配额定载荷下的拉应力、剪切力要求，不会在长期交变载荷下出现环部开裂的情况。下部的U型架开口尺寸预留了足够的安装空间，配套的横向销轴做了端部限位结构，穿入被吊工件的连接孔后，端部的锁止结构能避免销轴在吊运晃动过程中脱出，U型架的两个立臂与顶部吊环的衔接位置做了大圆角过渡，没有直角应力集中区，能把吊环承受的竖直拉力均匀传递到两个立臂上，再通过销轴把载荷传递到被吊工件上。在实际安装使用时，需要注意被吊工件的连接耳板厚度不能超过U型架的内部净宽度，否则会出现耳板卡滞、销轴无法完全穿入的问题，同时工件连接孔的孔径要与销轴直径保持合理的配合间隙，间隙过大会导致吊运过程中销轴承受额外的冲击载荷，间隙过小则会出现安装对位困难的情况。这类附件的外形整体紧凑，上部吊环的中心与下部U型架的中心保持同轴设计，起吊时受力方向沿竖直轴线传递，不会出现偏载扭转的问题，在车间小件吊运、模具吊装、设备零部件转序的场景中应用十分广泛，设计时还需要考虑销轴的拆卸便利性，销轴端部做了便于敲击的平面，日常维护时可以快速拆卸更换，适配不同的被吊工件连接需求，U型架的内侧底面做了平面处理，当被吊工件的耳板贴靠在架体内侧时，能保持接触面贴合，避免局部点接触带来的压损问题。
