偏心压力机配套梯形螺纹调节螺钉结构

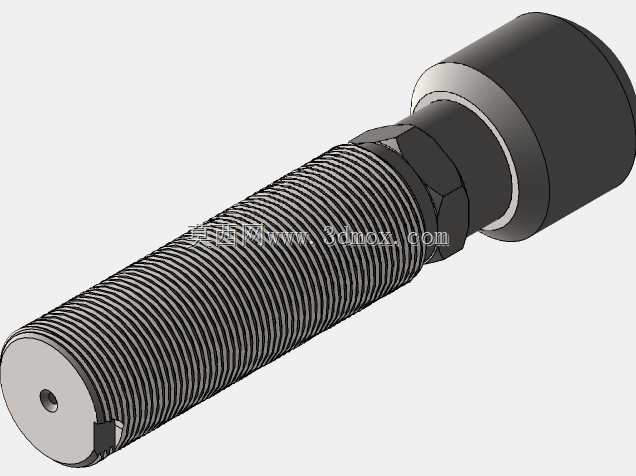

这款梯形螺纹螺钉是偏心压力机调节执行机构的核心传力零件，主要承担滑块行程微调、装模高度调节的传力功能，在中小型开式偏心压力机的滑块调节模块中应用广泛。日常冲压作业中，偏心压力机更换不同闭合高度的模具时，需要通过该螺钉的螺旋传动实现滑块位置的精准调整，梯形螺纹的牙型角设计使其具备更高的传力效率与自锁性能，相比普通三角螺纹更适合承受较大轴向载荷的调节场景，避免冲压过程中受冲击载荷出现螺纹滑牙、位置偏移的问题。从结构设计来看，螺钉头部采用外六角加圆柱端的组合结构，外六角部位适配标准扳手的施力需求，方便操作人员手动完成调节操作，圆柱端则与压力机滑块的调节槽配合，保证传力过程中接触面受力均匀，不会出现局部应力集中导致的端部变形。杆部的梯形螺纹采用大螺距设计，兼顾调节效率与传动精度，每旋转一圈可实现对应导程的直线位移，既不会因为螺距过小导致调节行程过长，也不会因为螺距过大难以控制调节精度，螺纹收尾处设计有退刀槽结构，避免螺纹加工末端出现应力集中，同时保证装配时螺纹能够完全旋入配合螺母，不会出现卡滞问题。螺钉末端的光轴段与滑块内部的导向孔配合，在调节过程中起到径向定位作用，避免螺杆受偏载出现弯曲变形，光轴与螺纹段的过渡位置采用圆角过渡，降低交变载荷下的疲劳断裂风险。从安装边界来看，该螺钉的整体长度适配常规16吨到63吨开式偏心压力机的调节机构安装空间，螺纹大径与压力机上横梁的配合螺母尺寸完全匹配，头部外六角的对边尺寸符合通用手动扳手的规格，不需要定制专用工装即可完成拆装维护。实际使用过程中，该螺钉承受的载荷主要为轴向冲压反力与调节时的扭转力，梯形螺纹的牙型厚度更大，接触面积更广，单位面积承受的压应力更小，长期使用下的磨损量远低于普通螺纹，能够有效延长调节机构的维护周期，减少设备停机维保的时间成本。建模过程中对螺纹牙型、过渡圆角、退刀槽等细节都做了精准还原，可直接用于压力机的虚拟装配验证、运动干涉检查，也能作为非标紧固件设计的参考案例，帮助结构设计人员快速理解重载调节螺钉的设计要点与参数匹配逻辑。
