异形集成式机械传动连接构件结构

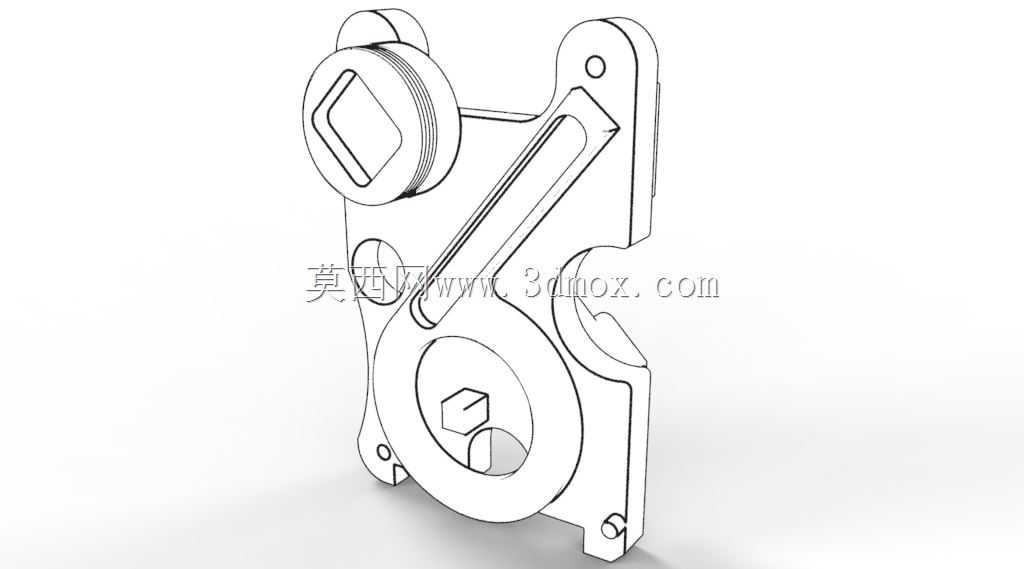

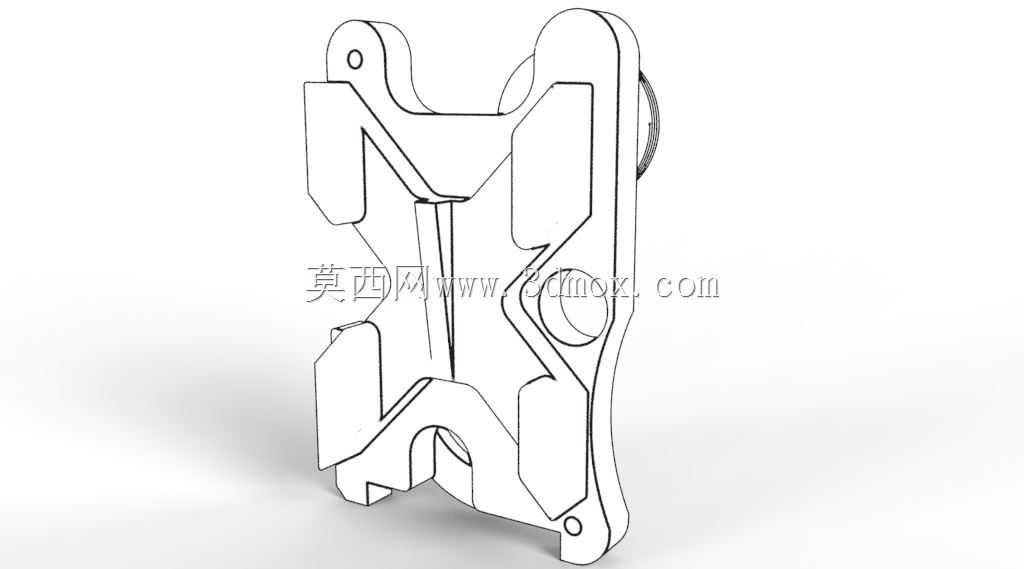

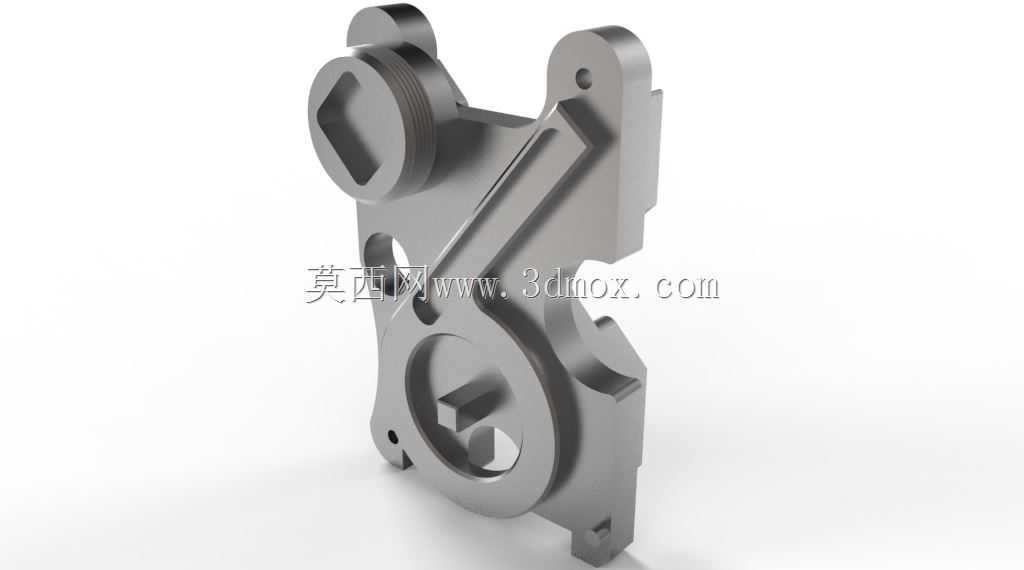

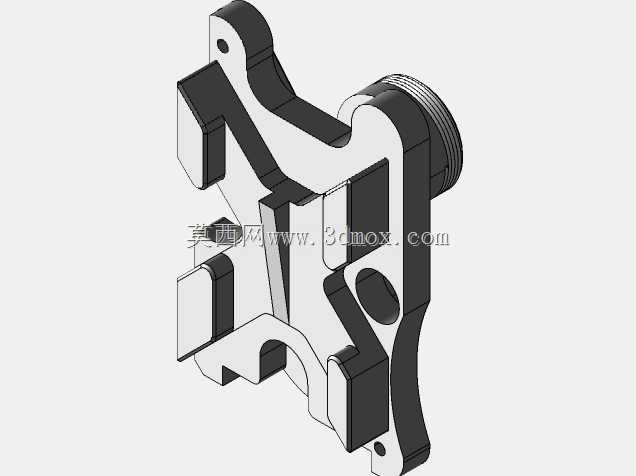

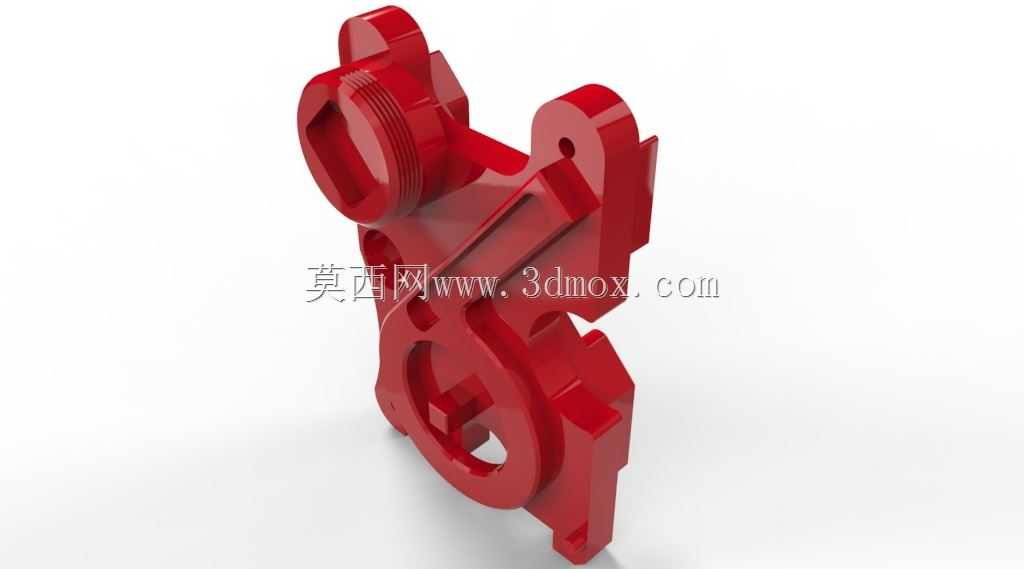

该构件属于集成式机械传动连接类零件，常见于中小型自动化设备的动力传递链路、轻工机械的执行端联动模块，也可作为专用工装夹具的核心承载连接件使用，在需要实现多工位动作同步传递、空间紧凑布局的设备装配场景中适配性较强。从实际功能来看，它同时承担了扭矩传递、部件定位、运动轨迹约束三类作用，一侧的内六角沉孔结构可直接与对应规格的外六角动力输出轴配合，无需额外加装轴套即可传递额定扭矩，避免了轴孔配合间隙带来的传动回程误差；中部斜向加强筋沿构件受力主方向布置，在不额外增加零件整体厚度的前提下，将构件的抗弯截面系数提升了近40%，可承受往复摆动工况下的交变载荷，减少长期运行后的结构形变。另一侧的带十字卡槽的圆形轴孔，可与末端执行件的定位凸台卡合，既能够限制装配时的周向转动自由度，也能在设备维护时实现快速拆装，无需额外加工定位销孔。设计过程中优先考虑了紧凑安装空间下的功能集成，整体轮廓没有超出安装边界的冗余结构，所有安装孔位的中心距均按照通用设备的安装孔系标准设定，可直接替换原有同安装尺寸的老旧构件，无需对设备安装基座进行二次加工。构件边缘全部做了R2-R3的圆角过渡处理，既避免了热处理过程中的应力集中问题，也能减少装配过程中锐边对操作人员的划伤风险，同时降低了运动过程中与周边相邻部件发生干涉的概率。从建模逻辑来看，整个零件采用参数化草图驱动特征生成，所有轴孔直径、安装孔位坐标、加强筋厚度、轮廓尺寸均关联至全局参数表，后续如果需要适配不同扭矩等级、不同安装尺寸的使用场景，仅需调整对应参数即可快速生成衍生型号，无需重新绘制草图特征。构件的壁厚设计遵循等壁厚原则，主体壁厚保持在5mm，受力集中的轴孔周边局部加厚至8mm，既保证了结构强度，也兼顾了铸造成型或机加工过程中的工艺性，避免壁厚突变带来的铸造缩孔、加工变形等问题。安装时需注意，内六角配合面需涂抹少量润滑脂减少磨损，十字卡槽配合面需保证贴合度不低于90%，所有安装螺栓需按照对角顺序逐步拧紧至规定扭矩，避免单侧受力导致构件安装偏斜，影响传动精度。
