带安装孔位的异形机械连接基座

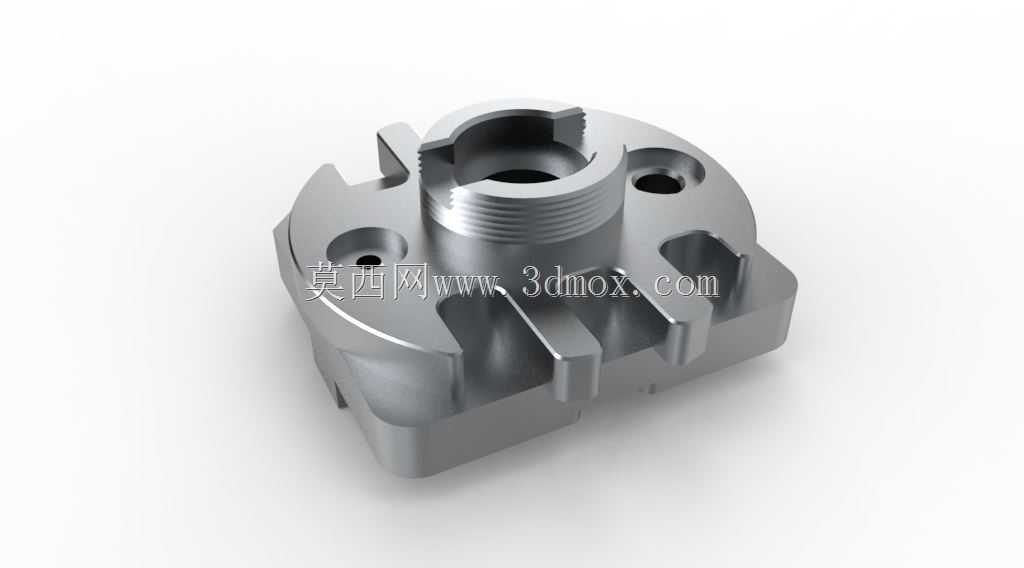

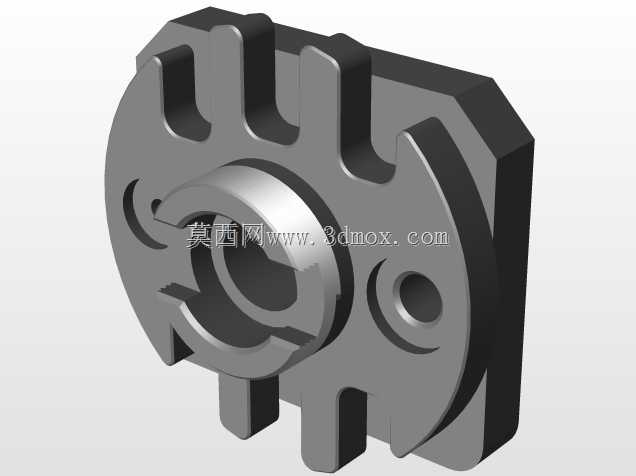

这类异形连接基座多用于中小型动力传输单元的端部衔接场景，常见于小型气动执行机构、精密传动模组的输出端固定环节，承担动力端与执行端的同轴定位、周向锁紧以及负载传导作用。从结构设计来看，主体采用近方形的安装底座，中心区域设置带外螺纹的凸台结构，螺纹段用于和外部配套的锁紧螺母配合，实现轴向的预紧定位，凸台中心的通孔为动力输出轴的穿设通道，孔壁的公差配合需满足H7级精度要求，保证轴件穿入后无径向窜动。底座上分布的多个沉头安装孔，分别对应不同安装方位的固定需求，其中对称布置的通孔用于和设备安装面的螺栓锁紧，另外两个带定位沉台的孔位用于安装定位销，抵消传动过程中产生的周向扭转力矩，避免长期运行后基座出现移位。底座侧面延伸出的多个凸耳与卡槽结构，并非冗余设计，凸耳上的平面可作为周边传感器、管线支架的安装基准面，卡槽则用于嵌入密封胶条或者限位挡片，在有防尘、防油需求的工况下，配合外罩实现接合面的密封防护。设计时需要重点考量安装边界的干涉问题，底座的对角尺寸需控制在配套安装腔的内径范围内，中心凸台的伸出高度要匹配外部锁紧件的旋合长度，避免出现螺母锁死不到位或者凸台顶碰相邻部件的问题。螺纹段的起始位置做了倒角导向，方便装配时螺母快速对位，底座的所有棱边都做了R0.5-R1的圆角处理，一方面消除机加工后的锐边毛刺，避免装配时划伤操作人员，另一方面减少应力集中点，提升基座在交变负载下的结构强度。这类基座的材质通常选用6061铝合金或者304不锈钢，铝合金材质多用于低负载、有轻量化需求的自动化设备场景，不锈钢材质则用于有腐蚀防护要求的食品加工、户外作业设备中。建模过程中需要重点保证各安装孔的位置度公差，尤其是中心凸台与底座安装面的垂直度，直接影响后续动力轴的运转同轴度，若垂直度超差，会导致轴件运转时出现偏磨，大幅缩短配套轴承的使用寿命。
