带菱形安装座的异形法兰连接构件

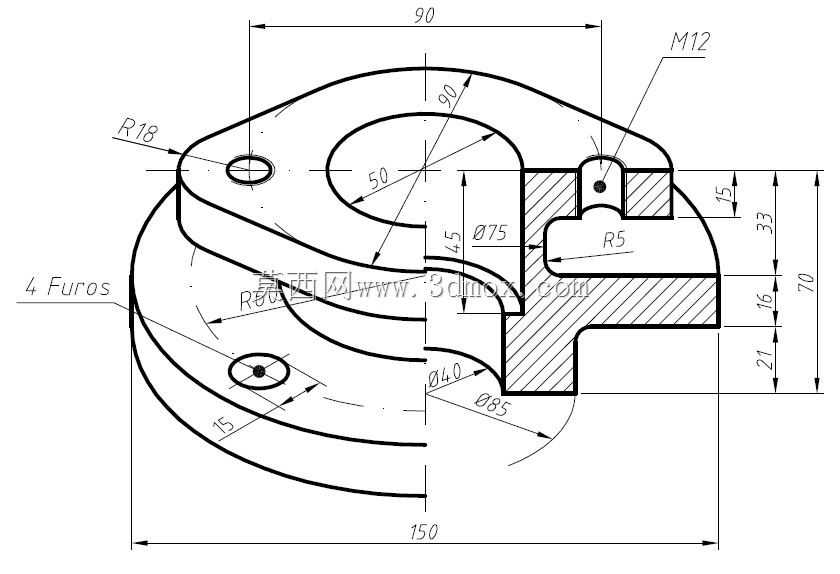

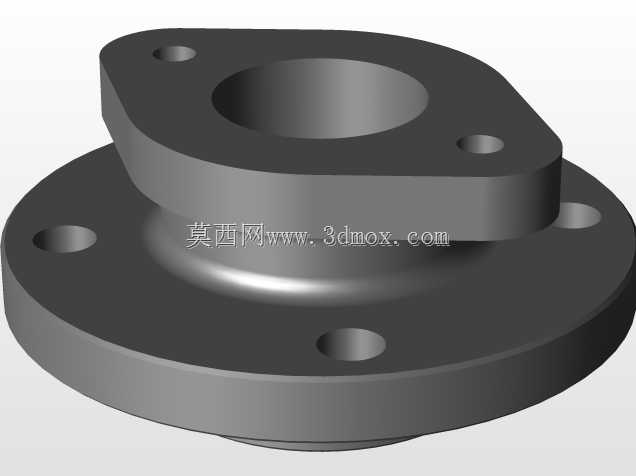

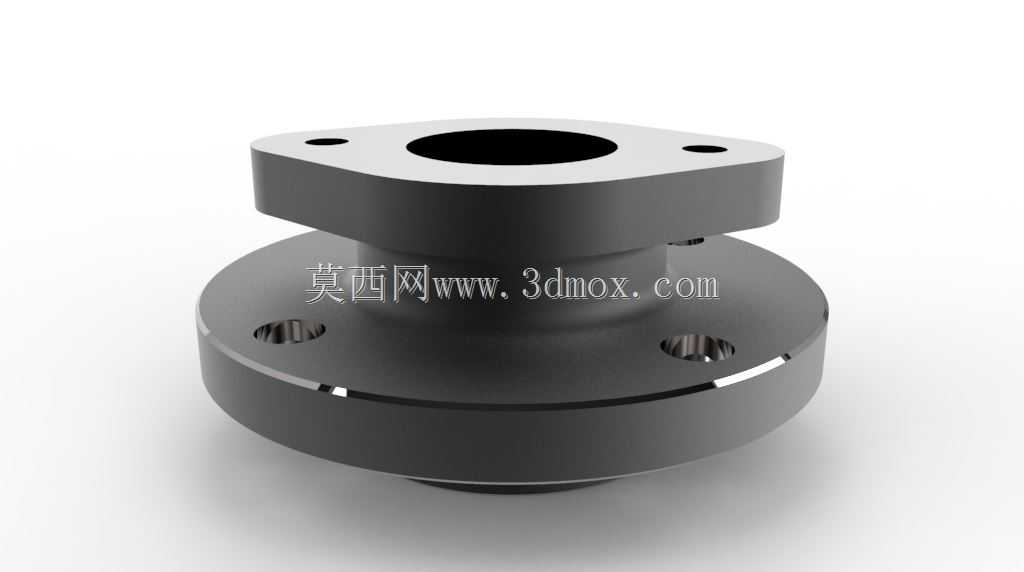

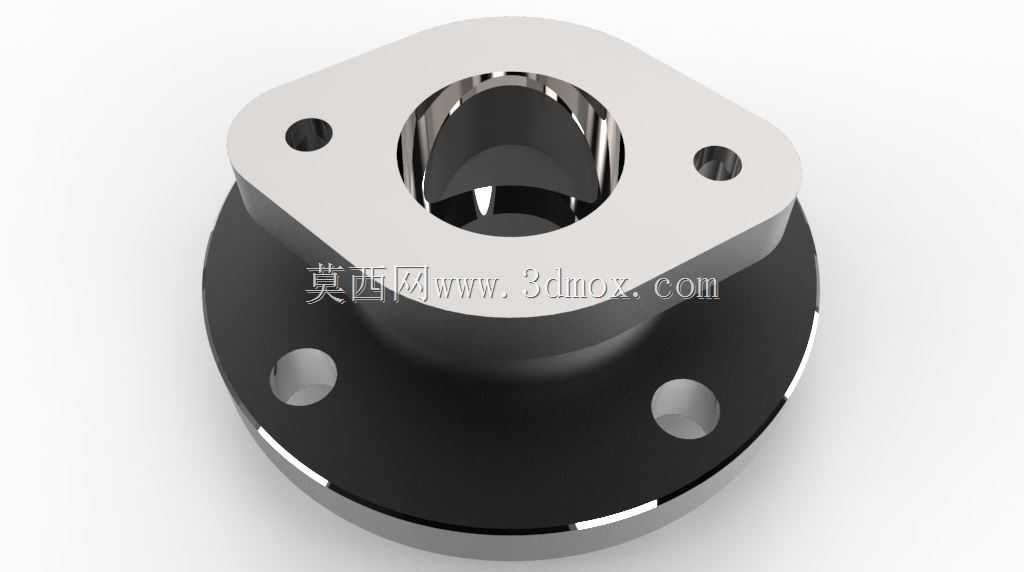

这款带菱形安装座的异形法兰构件，主要应用在中低压流体管路、小型动力单元输出端、气动系统分支节点这类需要紧凑安装空间的场景中，区别于常规圆形法兰的对称布局，上部的菱形安装座专门适配安装空间受限、安装孔位呈对角分布的设备接口，比如小型液压阀组的侧装接口、紧凑型气动执行器的输出连接位，这类场景往往没有足够的圆周空间布置整圈法兰安装孔，双孔对角固定的菱形座能在保证连接强度的前提下，大幅压缩构件的占用空间。下部的圆形法兰盘则是通用对接端，可匹配常规的圆形法兰管路、泵体出口这类标准接口，盘面上均匀分布的四个通孔适配常规螺栓紧固，能和标准规格的密封垫片配合实现端面密封，避免流体介质泄漏。设计过程中首先考虑的是不同接口的适配兼容性，上部菱形座的两个安装孔做了沉孔处理，紧固螺栓安装后头部不会突出安装面，避免和周边设备构件产生干涉，中心的通孔做了阶梯式变径设计，靠近上部端面的内孔做了倒角导向，方便对接管路或者轴类零件的插入装配，内孔表面的粗糙度要求控制在Ra1.6以内，减少流体通过时的阻力，也能保证和对接件的配合精度。上下两部分的衔接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，在承受管路内压或者外部径向载荷时，应力能顺着圆弧面均匀分散，不会在衔接位置出现断裂隐患。安装边界方面，上部菱形座的对角孔距适配小规格安装接口，下部圆形法兰的外径和孔位符合常规通用法兰的安装尺寸，安装时不需要额外加工转接件，可直接对接标准接口，整体构件的轴向长度控制在紧凑范围内，不会过多占用管路的轴向安装空间，适合在布局紧凑的自动化设备气路、小型液压站管路、实验台流体回路中使用。构件的下部法兰盘端面和上部菱形座的安装端面都做了平面度处理，保证安装后密封面能完全贴合，不需要额外加工修磨就能满足密封要求，中心通孔的同轴度控制在0.02mm以内，对接轴类零件或者管路时不会出现偏心问题，避免运转过程中出现偏磨或者密封失效的情况。
