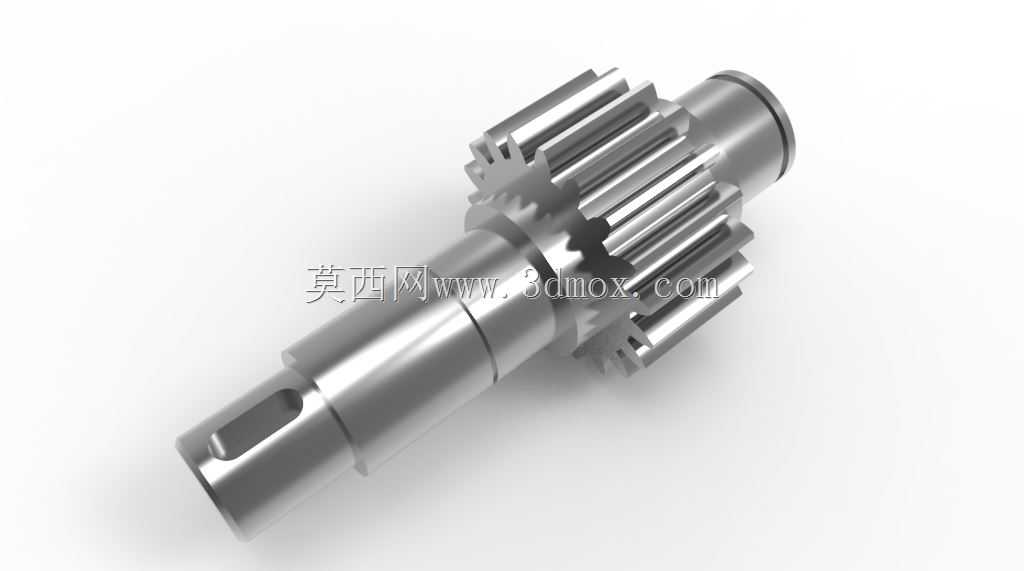

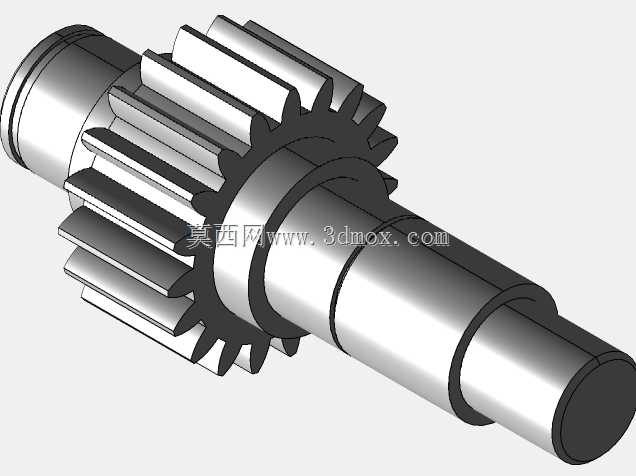

带齿轮段键槽传动花键轴结构设计

这款带集成齿轮段的传动轴，是传动系统里承担扭矩传递、运动转换的核心零件，常见于中小功率的减速传动单元、伺服进给机构以及小型动力输出模组中，区别于光轴或单键槽普通轴，它把传动齿轮直接集成在轴体中段，省去了齿轮与轴的装配环节，能有效避免配合间隙带来的传动回差，对传动精度要求较高的工况适配性更好。从结构设计逻辑来看，轴体沿轴向做了多段阶梯式变径处理，不同轴段分别对应轴承安装位、齿轮啮合段、动力输出连接位，各段轴径的差值严格匹配对应标准件的安装尺寸，轴承位的轴肩高度按照轴承内圈定位要求设置，既保证轴承装配到位后不会发生轴向窜动，又不会因为轴肩过高影响轴承的拆卸维护。轴端加工的平键槽，是用来和外接联轴器、带轮或者执行构件做周向固定，键槽的宽度、深度以及距离轴端的尺寸，都按照平键连接的标准公差设计，能保证键装入后侧面受力均匀，避免传动过程中出现键的压溃或者轴槽的磨损。集成在轴上的齿轮段采用直齿结构，齿向与轴的轴线平行，加工时可以和轴体一次装夹完成齿形切削，能更好保证齿圈与轴颈的同轴度，减少装配后的齿向偏载，适合转速不超过1500rpm、传动扭矩中等的工况，齿宽的尺寸是按照接触强度核算后确定，既保证足够的齿面接触面积分散载荷，又不会因为齿宽过大导致载荷沿齿向分布不均。实际安装时，轴体通过两端的轴承位装配在箱体的轴承孔内，轴的轴向定位依靠轴肩和轴承端盖配合实现，安装边界需要预留出端盖的密封件安装空间，以及外接连接件的装配操作空间，齿轮段的位置要和配对齿轮的中心距严格匹配，保证啮合侧隙在合理范围内，既不会因为侧隙过小出现卡齿、运转发热，也不会因为侧隙过大导致传动冲击、反向空程过大。这类集成齿轮的轴在小型自动化设备的进给传动、包装机械的动力分配单元、轻工机械的传动模组中应用十分广泛，相比分体式的齿轮与轴装配结构，它的整体刚性更好，传动链更短，能有效减少传动环节的累计误差，同时装配工序更少，能降低整机的装配调试难度。设计过程中还需要考虑轴的各段过渡圆角，避免应力集中导致轴在交变载荷下出现疲劳断裂，尤其是轴径变化的位置、键槽的端部位置，都要按照疲劳强度要求设置合理的圆角半径，表面粗糙度也根据不同配合位的要求做对应处理，轴承位和齿轮啮合面的粗糙度要求更高，非配合面的粗糙度可以适当放宽，兼顾加工成本和使用性能。
