数控加工实训用小型机械装夹定位组件

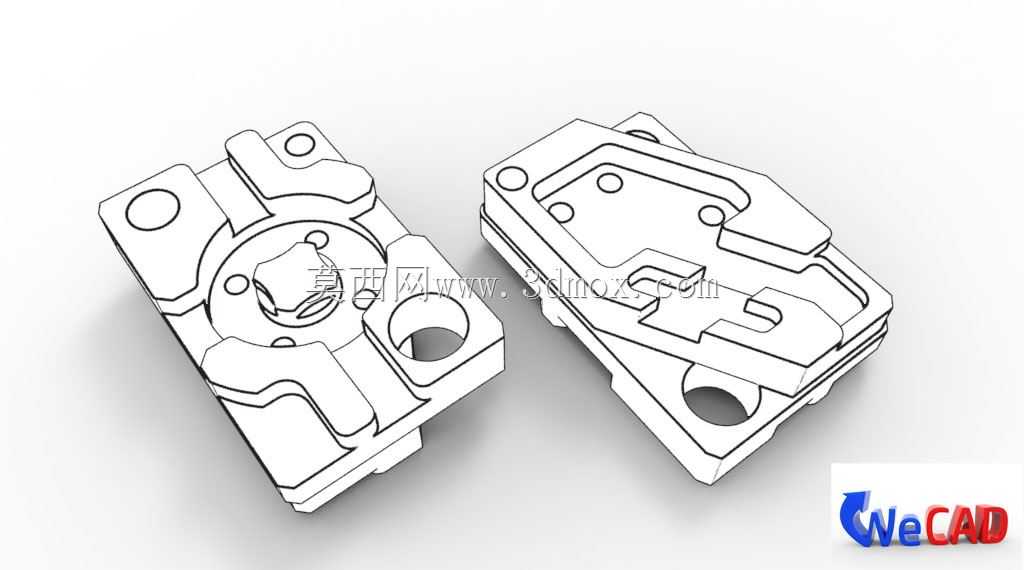

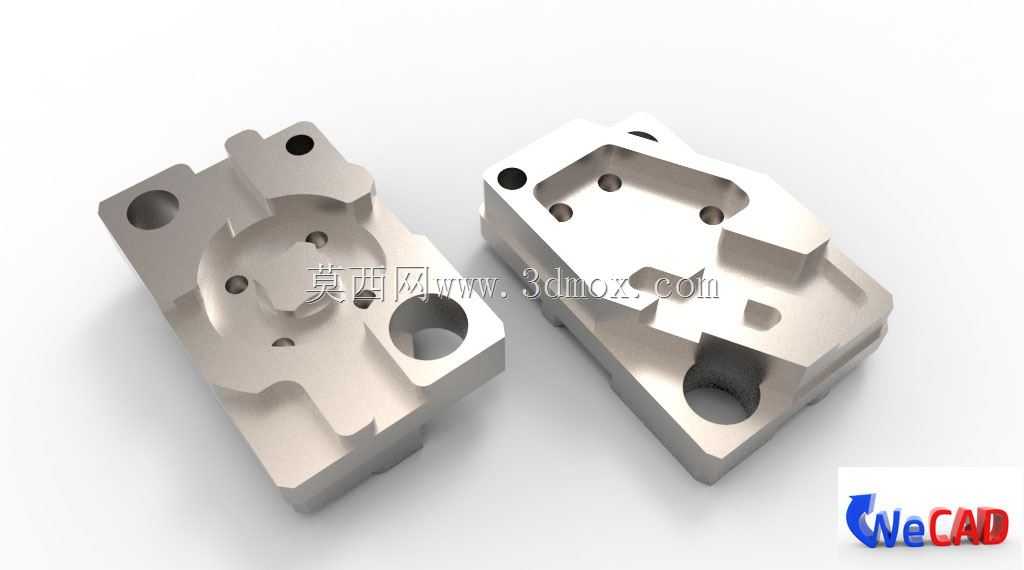

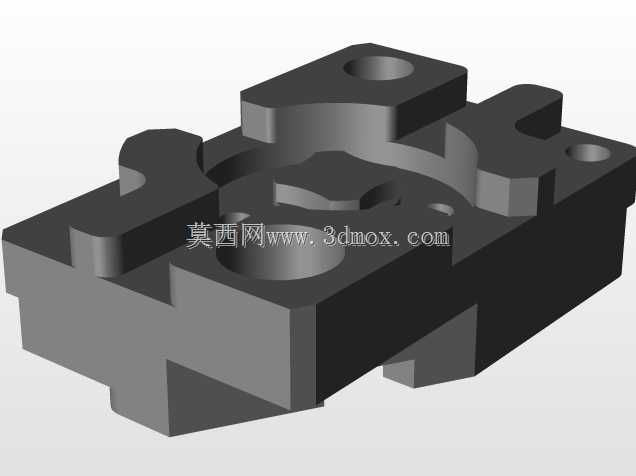

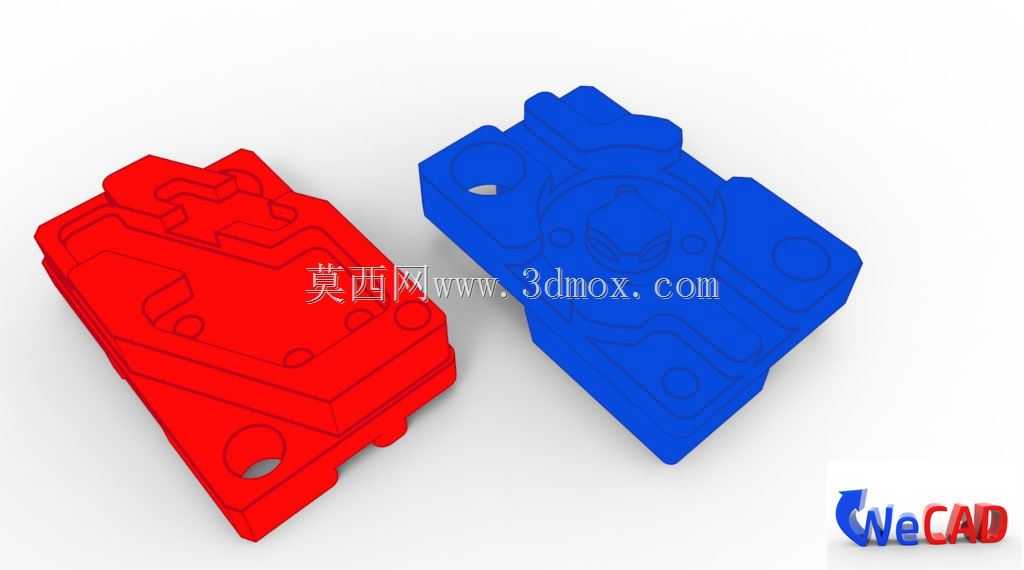

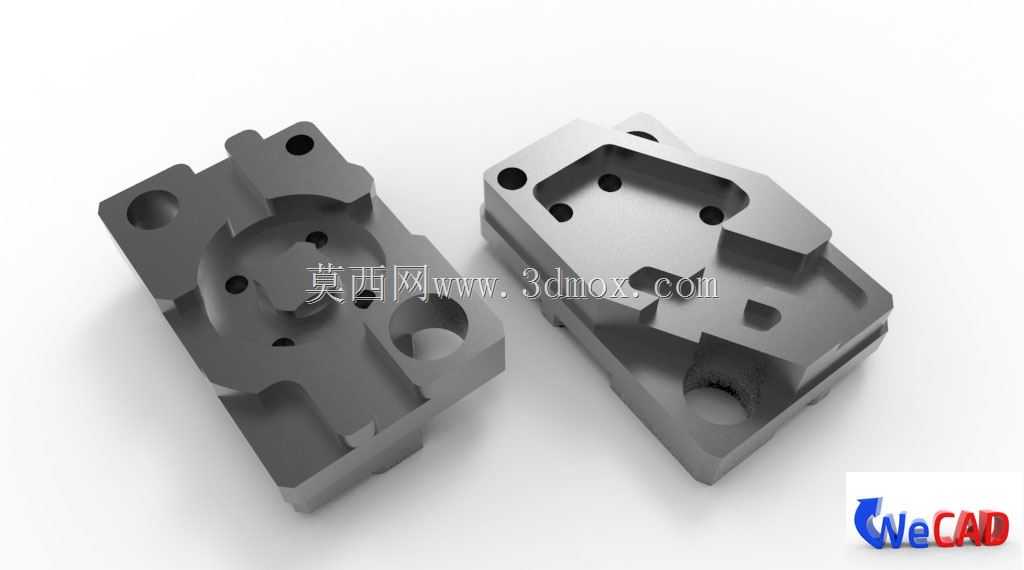

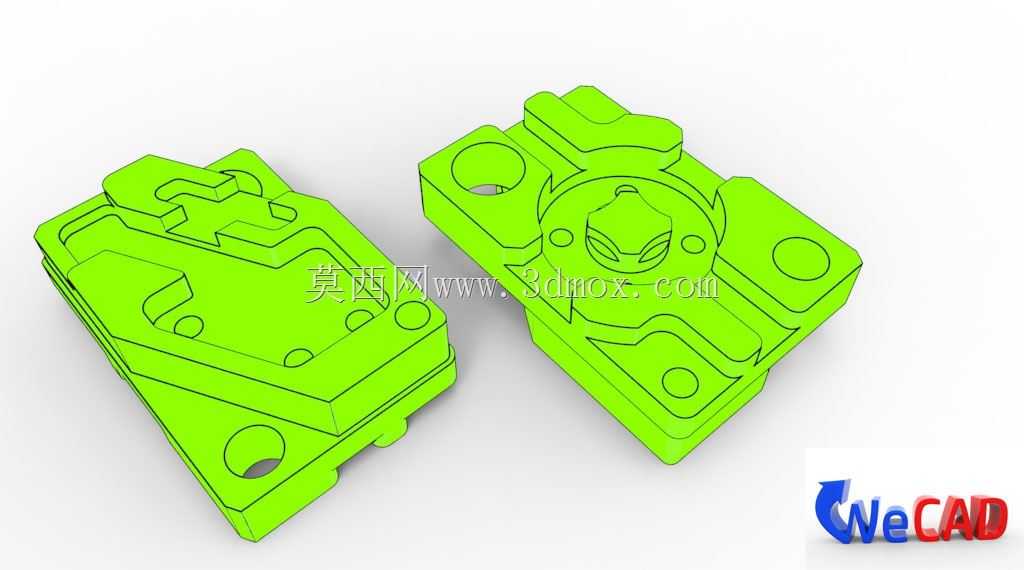

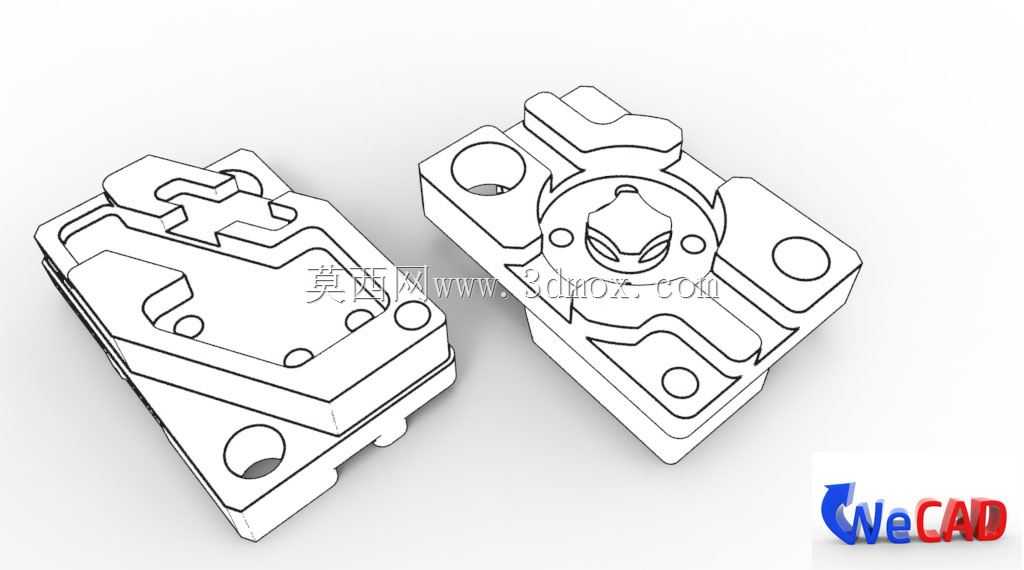

这套小型机械组件最初是为数控加工实操教学设计的典型练习件，现在也常被用作小型自动化工位的快换定位模块，在精密零件装夹、工位快速切换、小型工装定位的场景里都能见到它的应用。从结构上看，组件分为上下两个配合件，主体采用对称与非对称结合的轮廓设计，底座部分预留了四个沉头安装孔，孔位分布避开了内部的传动让位槽，安装时可以直接通过内六角螺栓固定在工装基板或者机床工作台上，安装孔的沉头深度刚好容纳标准M4螺栓的头部，不会突出零件表面影响后续工件的放置。上半部分的配合件带有凸轮锁紧结构，中间的异形槽对应锁紧销的运动轨迹，当转动中心的驱动位时，锁紧块会沿着槽体的导向面滑动，实现对侧边工件的夹紧与松开，整个锁紧行程控制在3mm以内，足够满足小型薄片类、异形类零件的装夹需求，不会因为行程过大导致操作繁琐。

设计这套零件的时候，首先考虑的是数控加工的工艺可达性，所有的外形轮廓都采用R角过渡，最小内R为2mm，刚好适配直径4mm的立铣刀加工，不需要额外的电火花工序就能完成全部外形加工，内部的让位槽深度为8mm，槽宽最小处为5mm，用标准铣刀可以一次走刀成型，减少了换刀次数，适合教学场景下让学员练习二维轮廓铣削、钻孔、锪孔、倒角的常规数控操作。零件的壁厚控制在2.5mm到4mm之间，既保证了装夹时的结构强度，不会因为夹紧力过大导致零件变形，又不会因为壁厚过大浪费加工原材料，常规的6061铝合金或者45号钢都可以作为加工坯料，坯料尺寸只需要比零件最大轮廓大5mm左右即可装夹加工。

从实际使用的角度看，这套组件的定位面都做了0.1mm的精度预留，安装基准面的平面度要求控制在0.02mm以内，配合面的间隙设计为0.03mm，既保证了两个零件配合时滑动顺畅，不会出现卡滞，又不会因为间隙过大导致装夹定位出现偏差。零件侧面的让位缺口是为了适配不同厚度的工件，当装夹厚度在10mm以内的小型零件时，缺口位置可以避开工件的突出部分，让定位基准面完全贴合工件侧面，保证装夹的重复定位精度在0.05mm以内，完全满足普通铣削、钻孔加工的精度要求。在数控实训场景中，学员可以通过加工这套零件，掌握工件坐标系设定、刀具补偿参数调整、轮廓铣削参数匹配、孔位加工精度控制的核心技能，零件的结构复杂度适中，不会因为过于简单达不到训练效果，也不会因为结构太复杂让初学学员无从下手。

在实际的工业应用场景中，这套组件经过简单的表面处理后，可以直接集成到小型自动化生产线的工件定位工位上，配合气动或者手动的驱动源，实现小型零件的快速装夹，相比标准的平口钳，它的体积更小，安装占用的工作台空间更少，可以在同一个工作台面上布置多个定位单元，实现多工件同时加工，提升小型零件的批量加工效率。零件上的两个定位销孔是为了配合基板上的定位销使用，安装时可以快速完成组件本身的定位，不需要反复调整安装位置，更换组件的时间可以控制在1分钟以内，适合多品种小批量的生产场景下快速切换工装。整个组件没有复杂的曲面结构，所有特征都可以通过三轴数控铣床完成加工，不需要多轴设备，加工成本低，维护也很方便，长期使用后如果配合面出现磨损，只需要重新铣削配合面就可以恢复精度，不需要整体更换零件。
