两针式电气连接插头结构设计

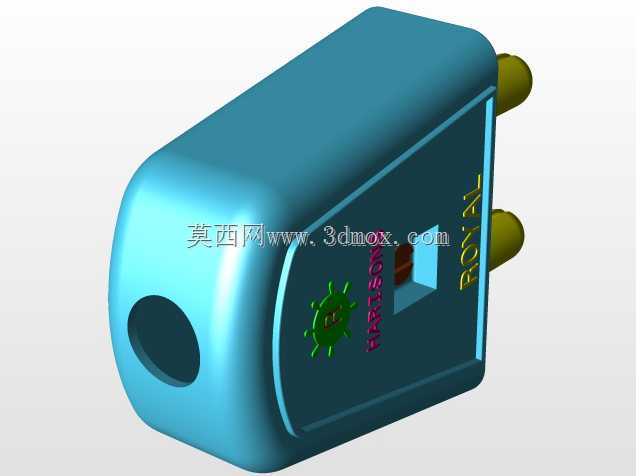

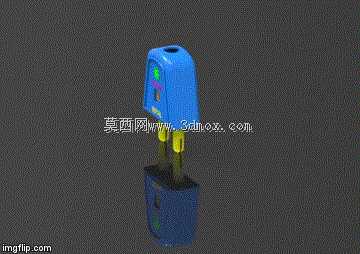

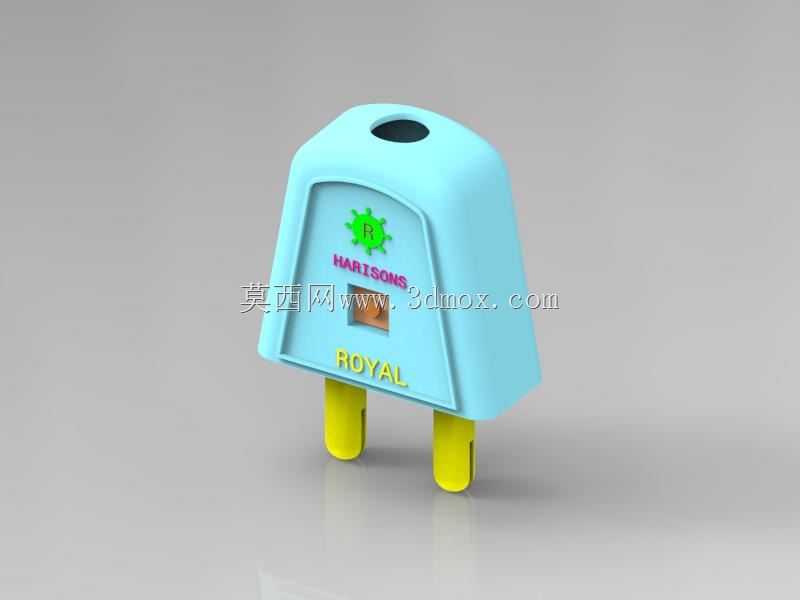

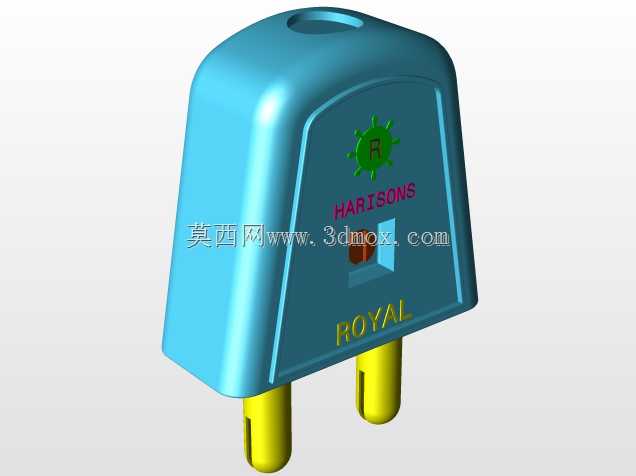

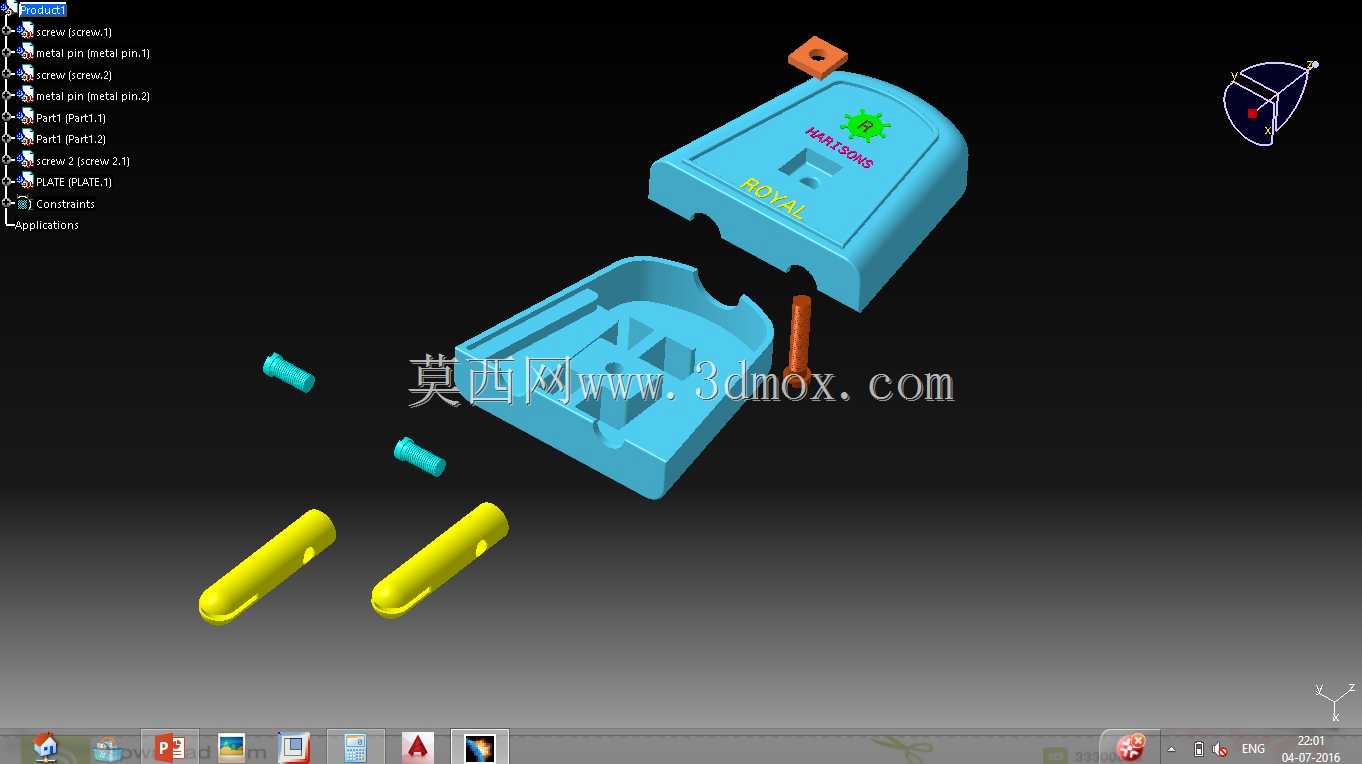

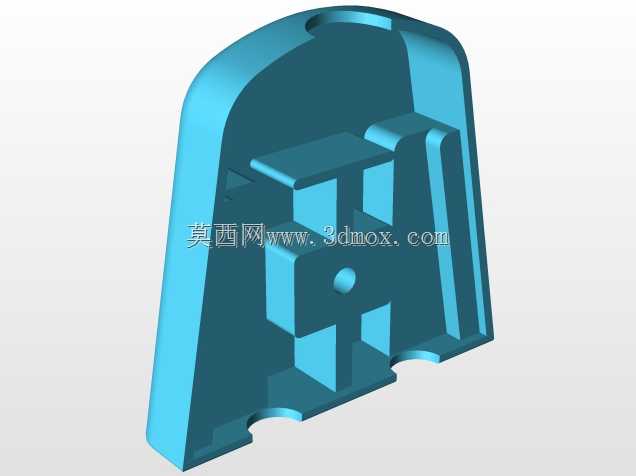

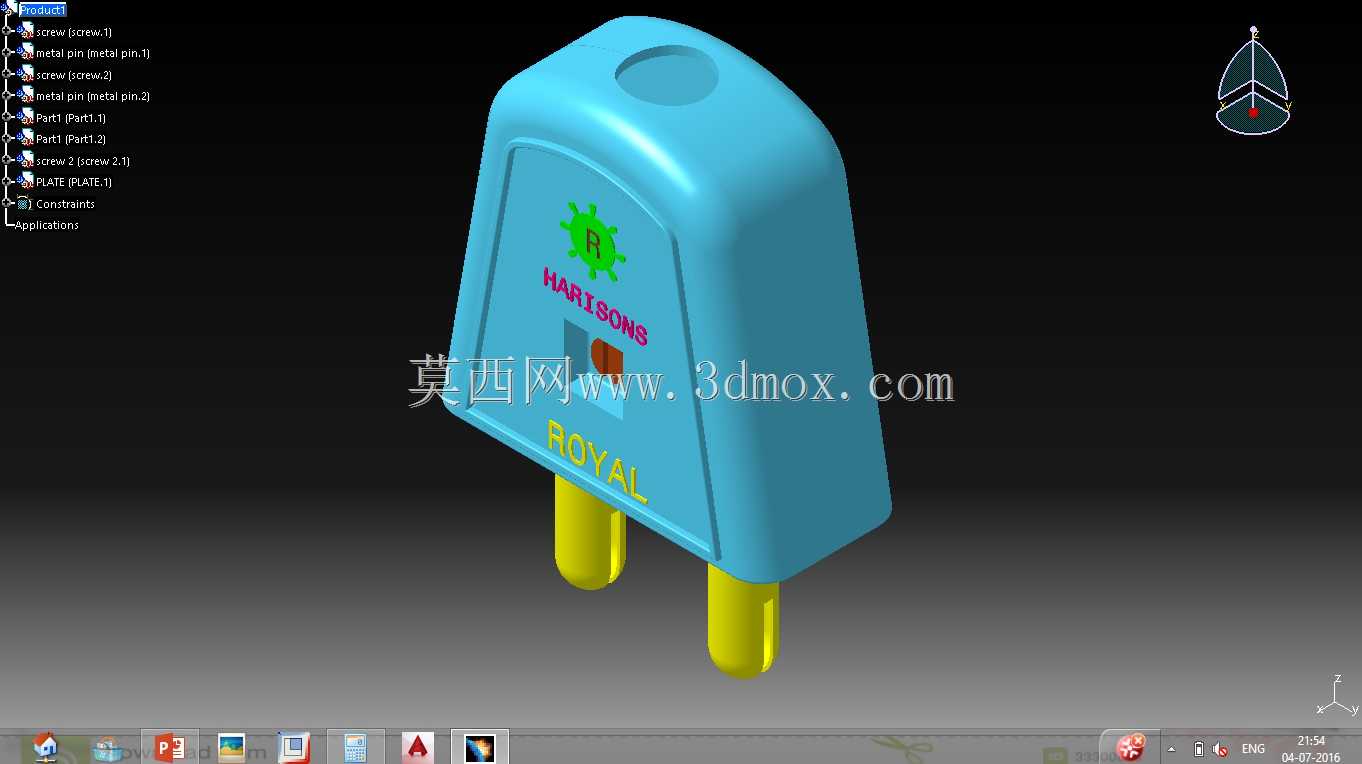

这款两针电气连接件主要应用于低压小功率电气回路的接驳场景，常见于小型家电、便携电子设备、低压控制回路的电源接入端，承担电路通断衔接、电流传导的核心作用，是民用与工业低压电气场景里用量极大的基础连接部件。从结构设计逻辑来看，整体采用绝缘壳体包覆内部导电构件的方案，壳体选用浅蓝色绝缘工程塑料材质，通过注塑成型工艺加工，表面做哑光质感处理，既可以保证足够的绝缘防护等级，避免使用过程中发生触电风险，也能通过壳体造型实现插合时的导向定位，防止插反、错位导致的接触不良问题。壳体顶部预留的圆形通孔，是为了穿装挂绳或者固定防脱卡扣设计的，在需要频繁插拔或者有防拉扯需求的使用场景里，可以通过这个孔位加装辅助固定结构，避免外力拉扯导致插脚与内部导线的连接部位松脱。正面的标识区域采用凹陷嵌装设计，品牌标识区域做了凸起的绿色防护层，既可以清晰标注产品规格与品牌信息，也能避免长期插拔摩擦导致标识磨损脱落，下方的金属接触窗口是内部导电构件的外露部分，用于和对接插座内部的弹性触片形成可靠压接，保证电流传导的稳定性。两个黄色导电插脚采用对称平行布局，插脚根部做了加粗过渡处理，和壳体内部的嵌装槽紧密配合，既可以提升插脚的抗弯折强度，避免插拔过程中插脚受力歪斜，也能填充插脚与壳体之间的装配间隙，防止灰尘、水汽从插脚装配缝隙进入壳体内部，提升整体防护性能。插脚的外露长度、中心间距都严格遵循对应规格的通用接口标准，保证和同规格插座的适配性，插脚端部做了小圆角导正处理，插拔过程中可以顺利导入插座的插孔内，不会出现卡滞、刮蹭插孔内壁的问题。壳体侧面做了微弧收腰造型，既符合人手插拔时的握持触感，提升操作的便利性，也能在壳体注塑成型时优化塑料熔体的流动路径，减少成型缺陷，同时这种造型也能在多排插座密集排布时，预留出足够的手指操作空间，避免相邻插头之间出现干涉。内部导电构件采用铆压方式和外接导线连接，连接部位完全被绝缘壳体包覆，没有外露的带电部位，使用过程中即使手部潮湿握持壳体插拔，也不会发生触电风险。在安装适配边界上，这款连接件的整体外形尺寸适配常规的墙面插座、插排的孔位间距，不会遮挡相邻的插孔位置，插合到位后，壳体端面和插座表面的贴合间隙控制在极小范围内，既可以保证插合深度满足接触要求，也能避免异物从贴合缝隙进入插孔内部。
