机械用调节器体精密结构设计

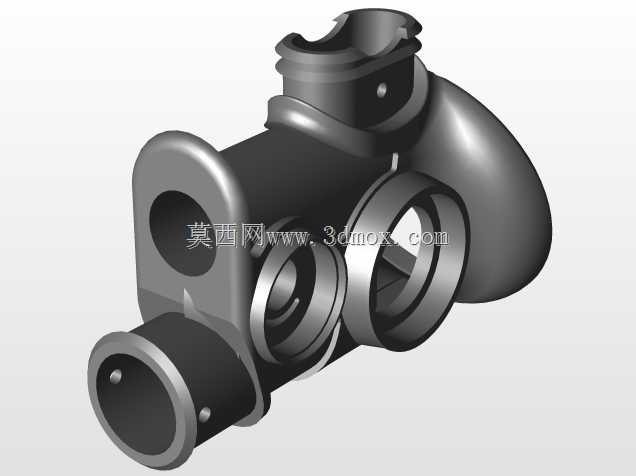

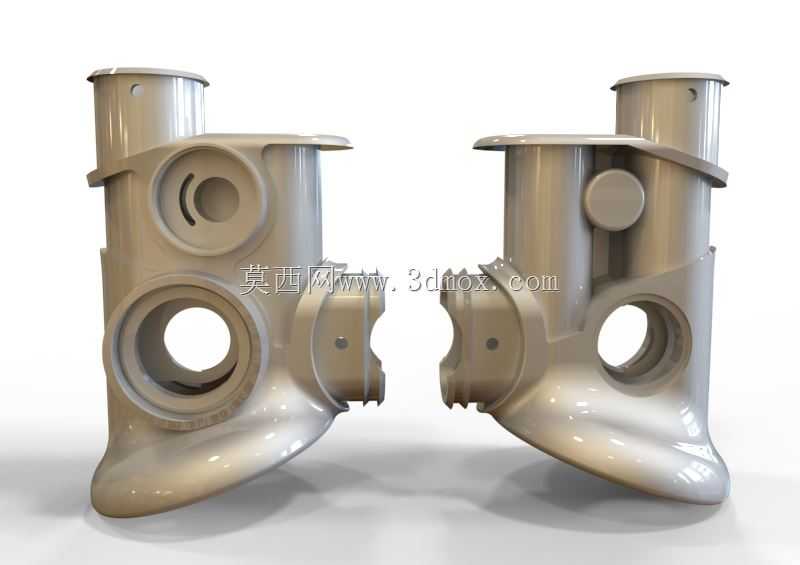

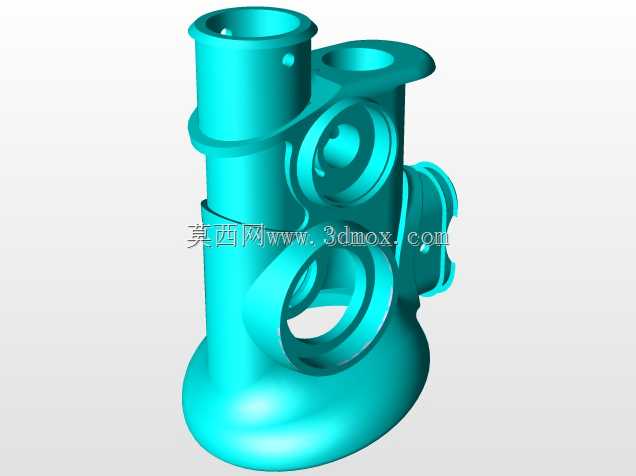

该调节器体作为流体通路调控系统的核心承载构件，多应用于工业管路压力调节、工程机械液压回路流量分配、重型设备介质通断控制场景中，是整套调节机构实现压力补偿、流量稳定输出的基础支撑部件。从实际装配逻辑来看，该构件采用一体化铸造成型后做精密机加工的工艺路线，主体曲面过渡处均做了大圆角应力释放设计，避免长期受介质脉冲压力、设备运行振动叠加作用下出现应力集中开裂的问题。构件上部设置的同轴圆柱凸台，用于安装调节杆的导向轴套，内孔预留的密封槽位可适配O型圈与格莱圈组合密封结构，能在16MPa工作压力下保证调节杆往复动作时无介质泄漏；中部侧向的圆形凸台为压力反馈通路的接口，可直接连通压力检测模块，将通路内实时压力值传递至调节执行端，实现输出参数的动态闭环调整。下部的弧形流道结构经过流体仿真优化，内壁做平滑过渡处理，能大幅降低介质流经时的沿程阻力损失，减少紊流产生的振动与噪音，流道两端的对接法兰面预留了螺栓安装孔位与密封垫片定位槽，可直接与上下游管路完成对接，安装时需保证对接面平面度公差控制在0.02mm以内，避免密封失效。从安装边界来看，该构件整体采用对称式布局设计，左右两侧的对接接口同轴度公差要求控制在0.015mm范围内，可适配同规格的成对安装需求，安装时需预留上部调节杆的动作行程空间，侧向预留压力检测模块的安装操作空间，避免与周边管线、结构件产生运动干涉。构件表面的安装凸台均做了加厚处理，可承受紧固螺栓的预紧力而不发生形变，各个连接孔位的位置度公差严格匹配通用管路安装标准，无需二次加工即可直接完成装配。在结构设计阶段，已经充分考虑了铸造工艺的拔模斜度、壁厚均匀性要求，整体壁厚控制在8-12mm区间，既保证了构件的结构强度与承压能力，也避免了壁厚差异过大导致的铸造缩孔、冷隔等缺陷，后续机加工工序仅需针对密封面、安装孔位做精加工，可有效降低生产加工成本，提升批量生产的良品率。
